跳汰机配套专用工装夹具结构设计

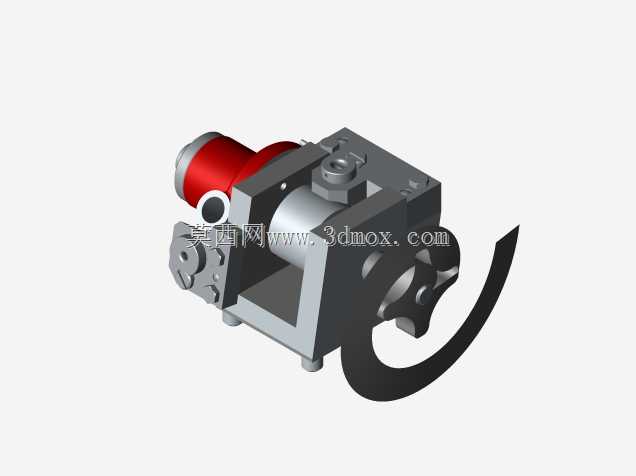

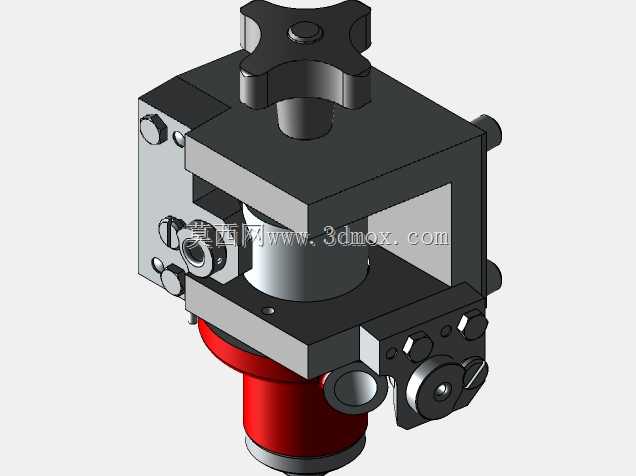

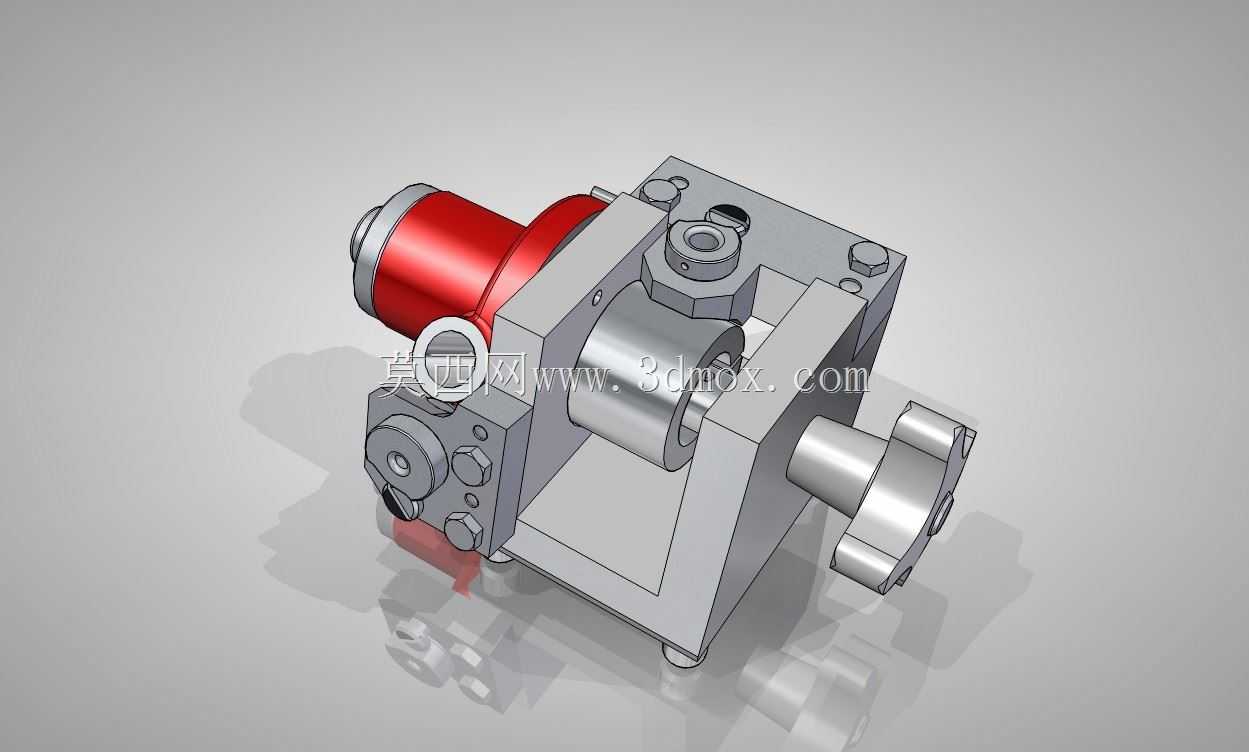

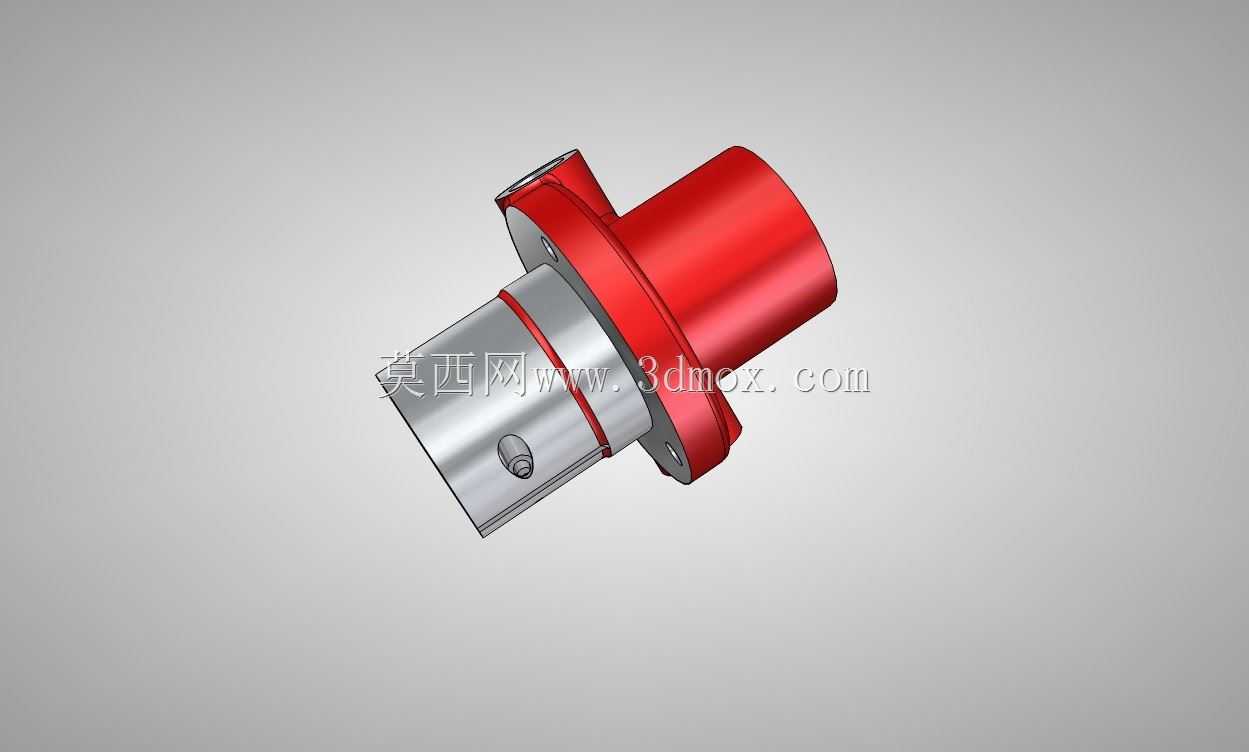

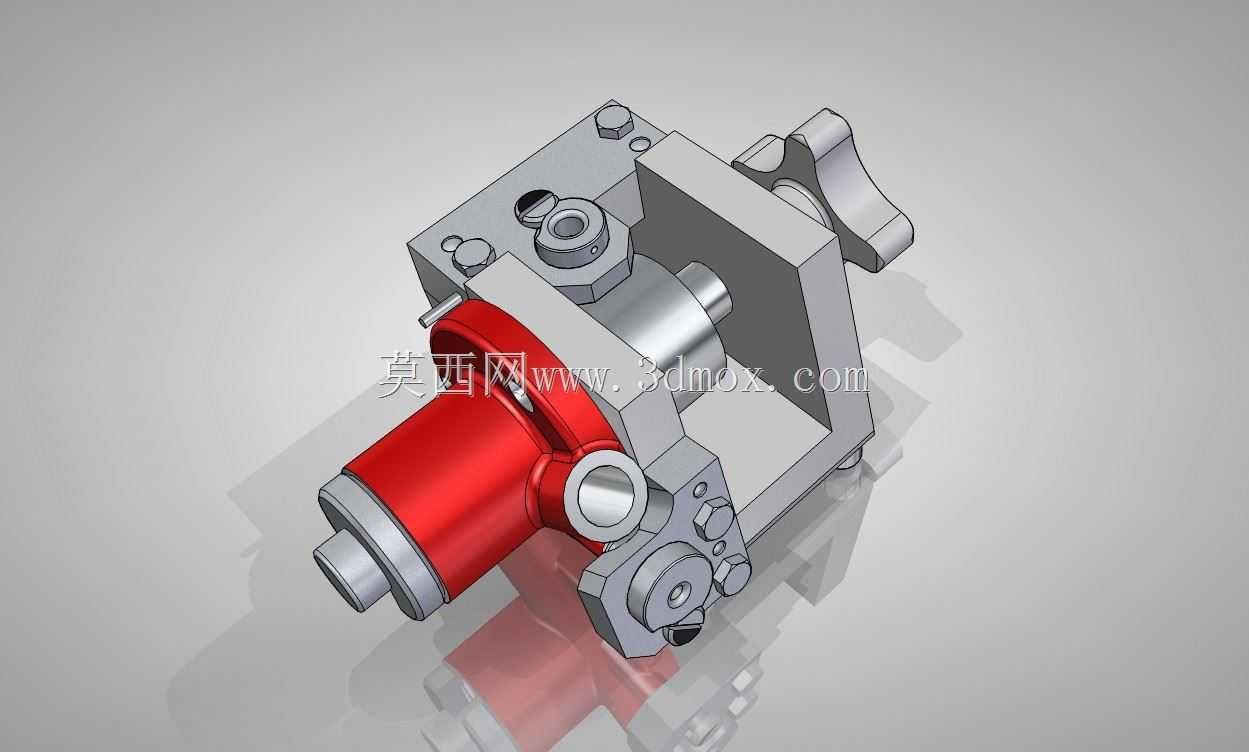

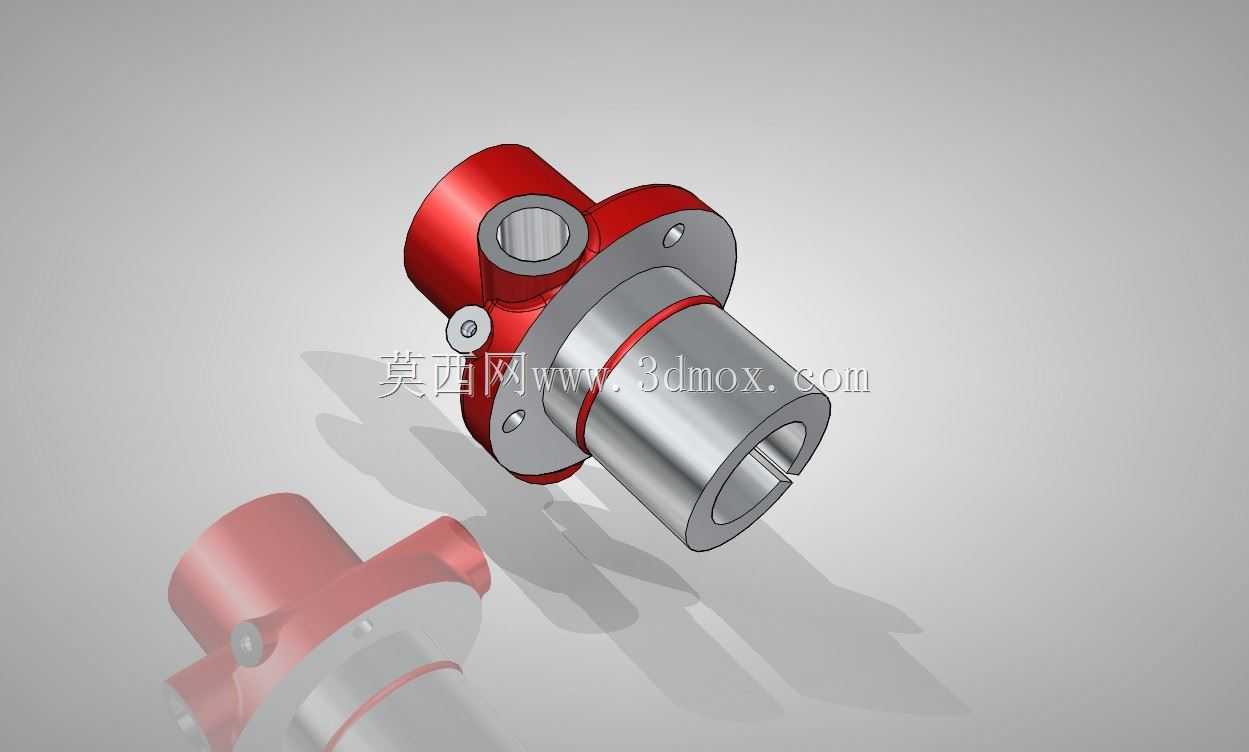

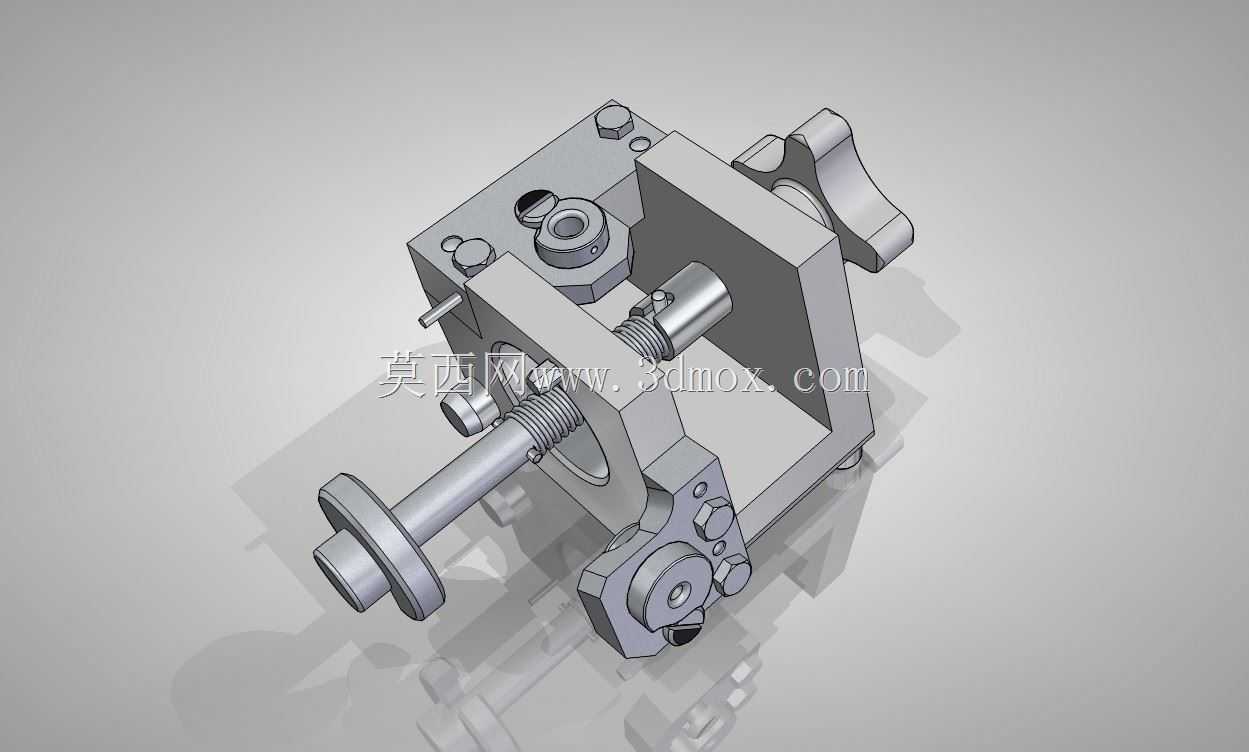

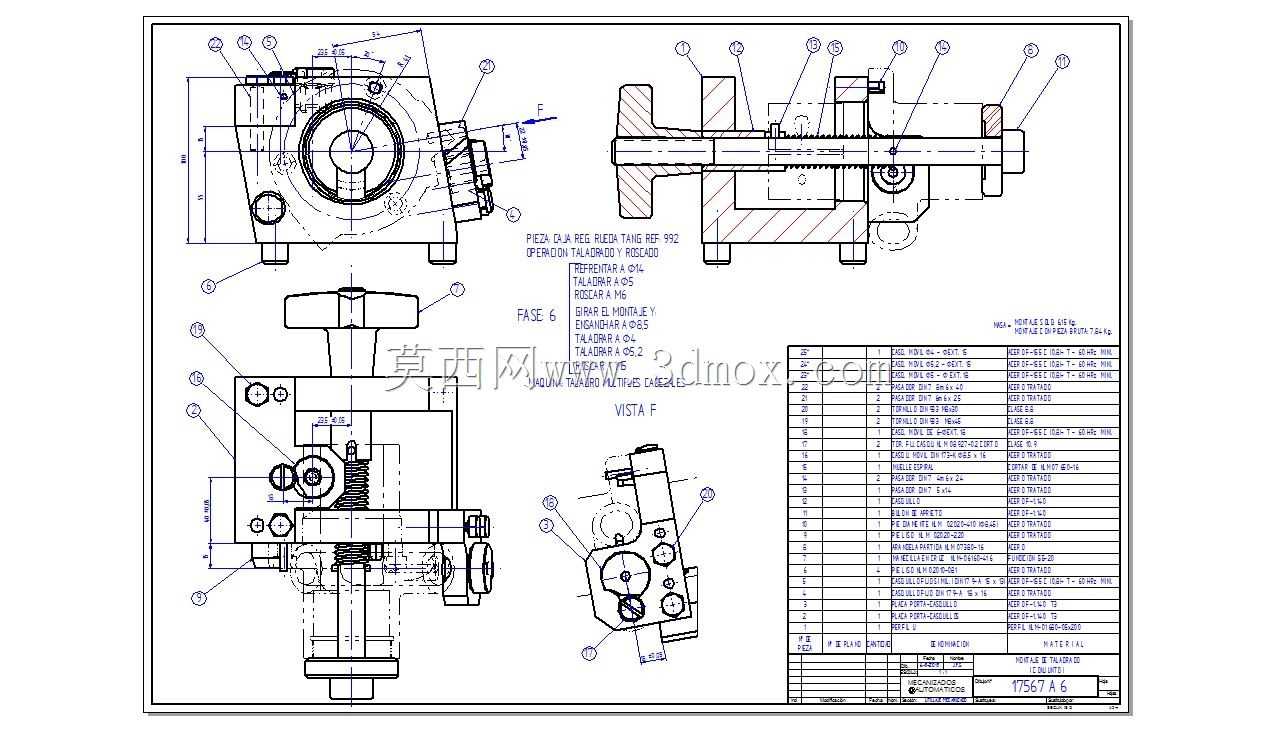

这套夹具是针对跳汰机核心零部件加工工序开发的专用装夹结构，主要适配跳汰机阶段检修、零部件替换加工时的定位装夹需求，在选矿设备制造车间的机加工工序、设备维保现场的部件修复作业中都有明确的应用场景。跳汰机作为重力选矿的核心设备，其核心阀类、传动连接部件的加工精度直接影响设备分选时的脉动水流稳定性，常规通用夹具无法适配这类异形壳体类零件的多角度加工需求，装夹偏差很容易导致部件装配后出现密封泄漏、传动卡滞的问题，直接影响选矿作业的分选效率与设备连续运行时长。从结构设计逻辑来看，这套夹具采用了一面两销的核心定位基准，搭配侧面快速夹紧手柄与顶部可调压紧组件，能够在一次装夹的前提下完成工件三个方位的孔系加工、端面铣削作业，减少多次装夹带来的累积误差。夹具的基座采用高刚性铸铁材质加工，整体安装边界控制在320mm×280mm×260mm范围内，可直接适配普通立式铣床、加工中心的工作台T型槽安装，不需要额外制作过渡连接板。设计时特意将工件的红色壳体加工区域完全裸露在夹具外侧，避免加工过程中刀具与夹具本体发生干涉，同时在定位面处预留了0.2mm的排屑间隙，方便加工过程中铁屑、切削液的排出，减少铁屑堆积导致的定位偏差。侧面的星形手柄夹紧结构不需要额外借助扳手类工具，操作人员可快速完成工件的装夹与拆卸，单工件装夹耗时可控制在15秒以内，适配批量零部件加工的节拍需求。夹具上的可调压紧组件设置了聚氨酯压头，避免刚性压紧导致工件薄壁壳体出现变形，针对工件上的斜向油孔加工位置，夹具还预留了对刀基准块，操作人员可直接通过基准块完成刀具定位，不需要反复进行尺寸测量找正。在设备维保现场的部件修复作业中，这套夹具可直接固定在便携工作台上，对磨损后的跳汰机部件进行补焊后的二次加工找正，解决现场维修时缺乏专用装夹工具导致的修复精度不足问题。整套结构没有冗余的设计部件，所有夹紧、定位组件都采用标准化五金件，后期维护更换时可直接采购标准件替换，不需要单独定制加工配件，能够有效降低夹具的全生命周期使用成本。
