盘类零件加工用框式定位夹紧工装

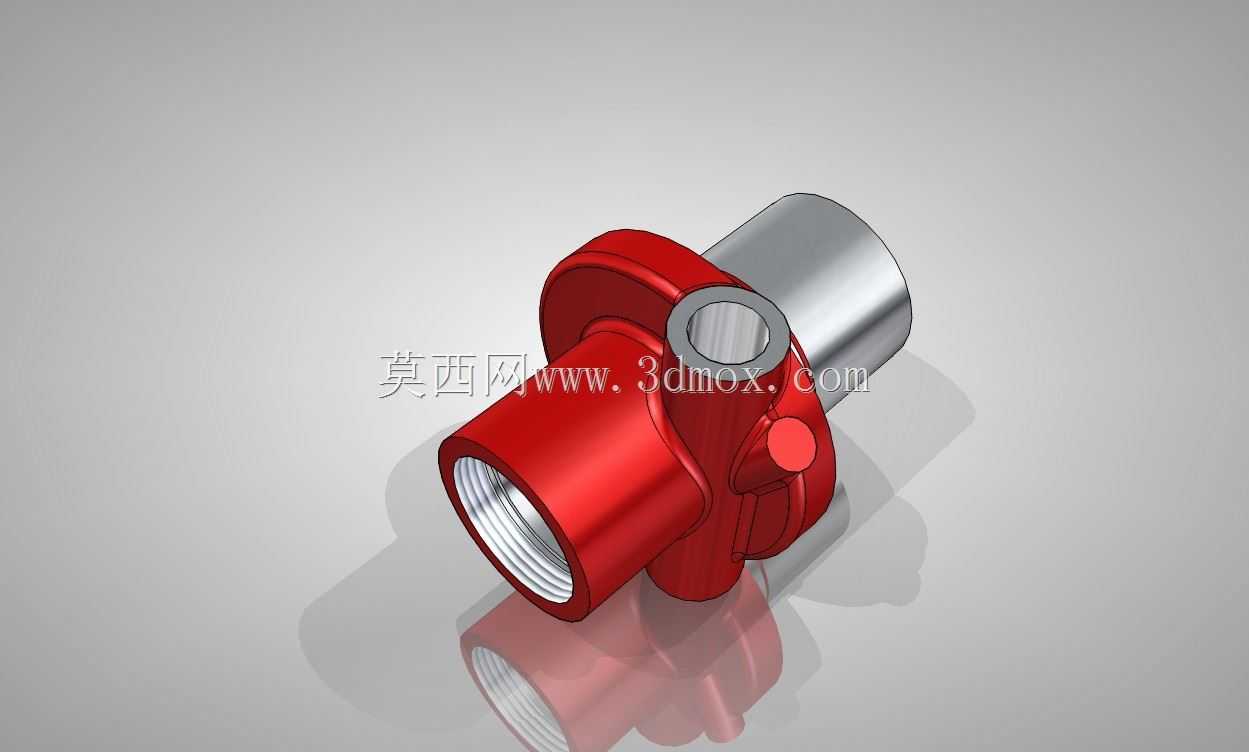

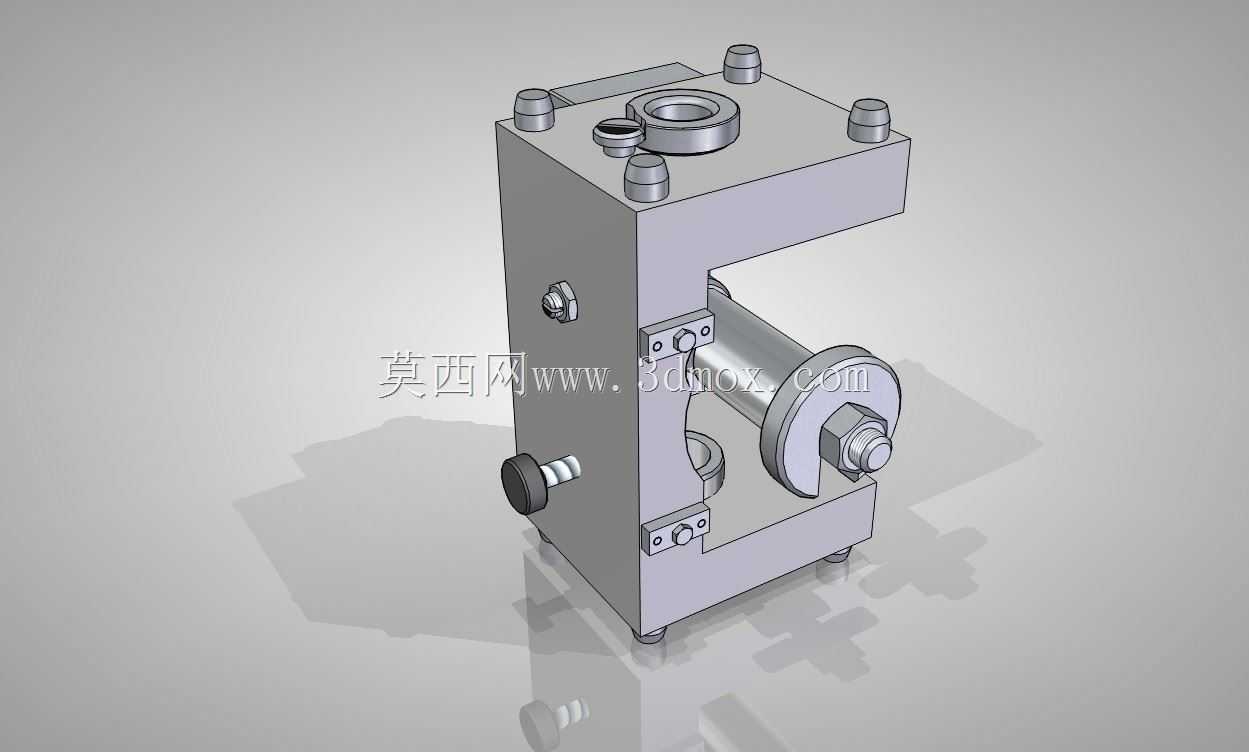

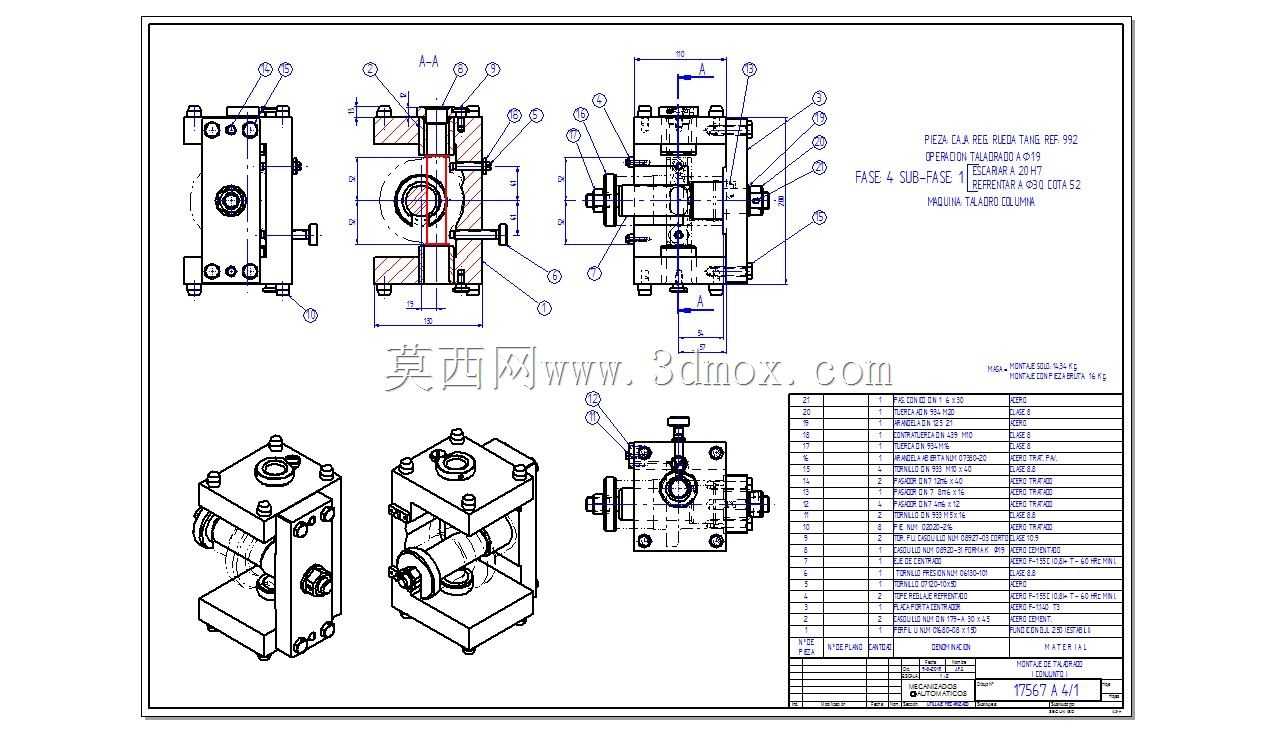

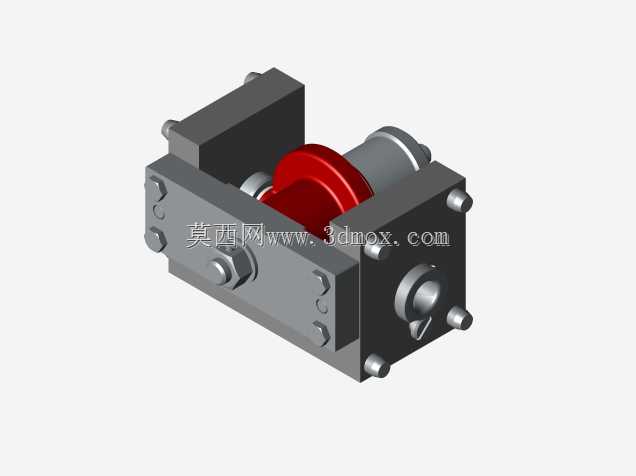

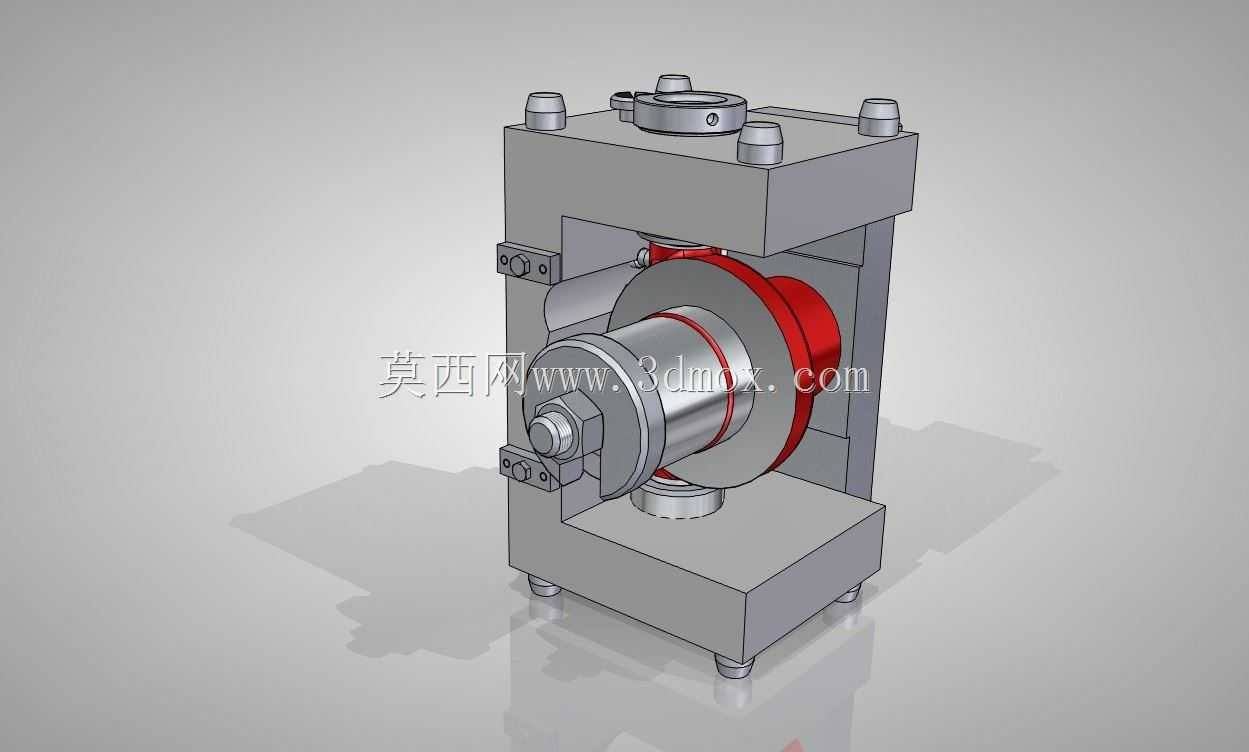

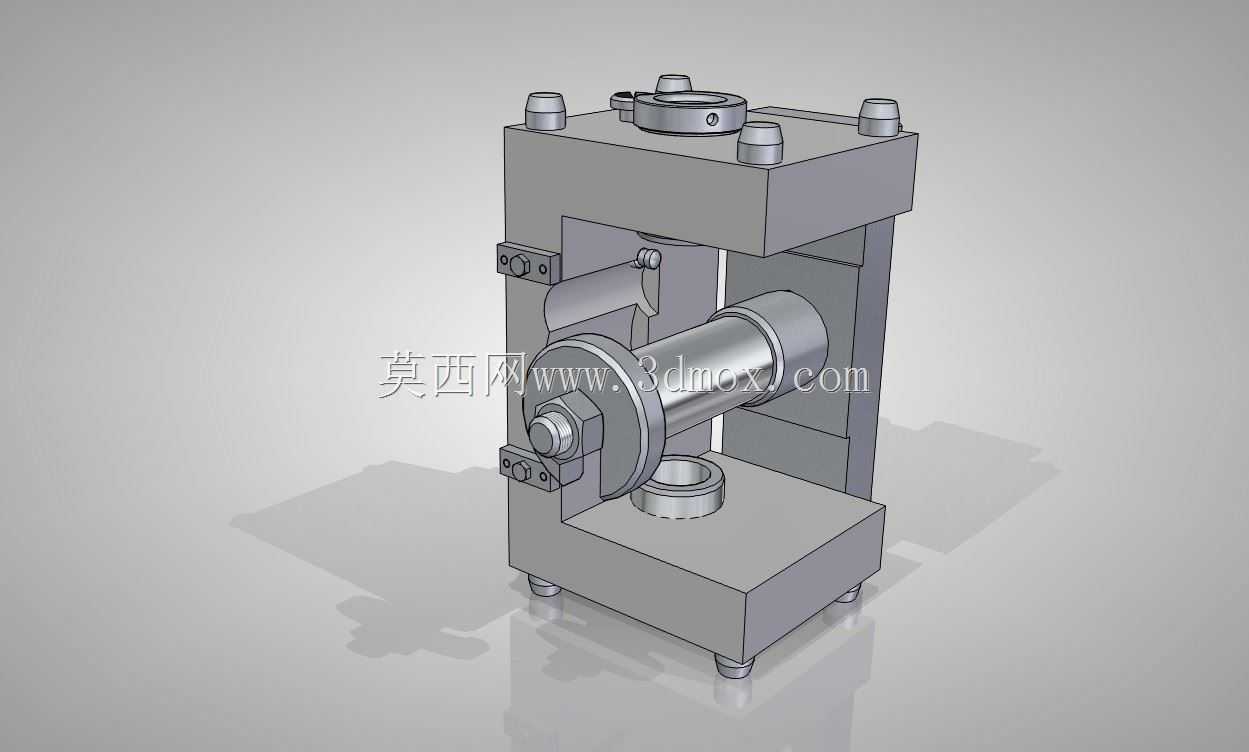

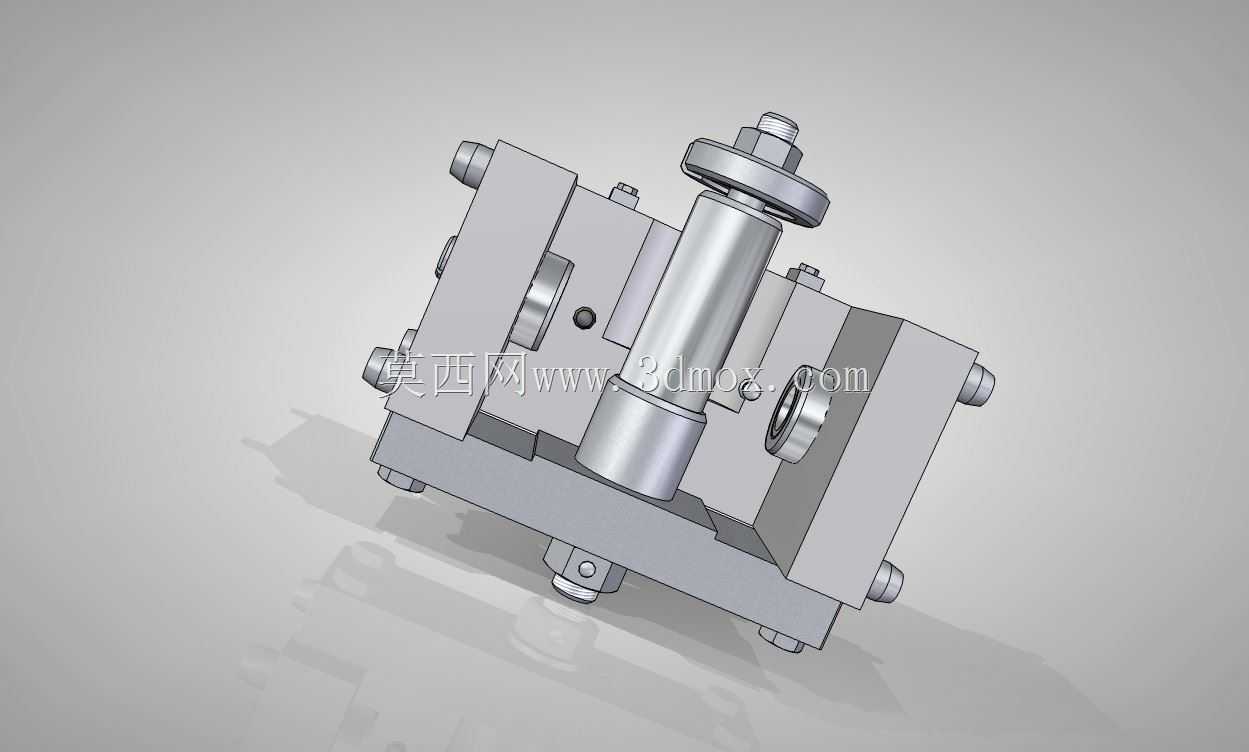

这款框式夹紧工装主要面向回转类盘形零件的机加工工序装夹需求，常见于普通车床、外圆磨床或是小型加工中心的工序装夹环节，用来解决薄壁盘类、带台阶轴盘组合件装夹时易变形、同轴度难保证的问题。整体采用开式框型主体结构，上下两块安装板通过两侧立式支撑肋板刚性连接，形成稳定的C型受力框架，底部安装板预留四个沉头固定孔，可直接锁紧在机床工作台或者专用弯板上，安装时需保证框架中心与机床主轴回转中心的同轴度误差控制在0.02mm以内，避免装夹后零件出现偏心振刀的问题。顶部的压紧组件采用对称分布的四个内六角压紧螺栓，配合顶部的浮动压块，可根据待加工零件的上端面轮廓自适应调整压紧角度，避免单点压紧造成的零件端面倾斜；中间的定位芯轴采用台阶式设计，与待加工零件的内孔采用H7/g6的间隙配合，装配时可快速穿入零件内孔实现径向定位，芯轴一端采用六角头锁紧螺母配合止动垫片，可将零件牢牢压靠在定位轴肩端面上，保证零件轴向定位的可靠性。工装侧面预留的两个锁紧螺钉可对穿入芯轴的零件外圆进行辅助顶紧，针对薄壁类盘件加工时，可抵消切削力带来的零件径向形变，尤其是在进行外圆精车或是端面磨削工序时，能有效降低零件让刀带来的尺寸超差问题。设计时特意将两侧支撑肋板的厚度做了等强度优化，既保证整体框架在最大夹紧力下的形变量不超过0.01mm，又尽可能减少工装整体重量，方便操作人员在不同机床间转序搬运。工装的核心定位面均做了淬火处理，表面硬度达到HRC45-50，长期使用磨损后可通过修磨定位面快速恢复精度，无需整体更换工装主体。实际使用时，操作人员只需将待加工零件内孔对准定位芯轴推入，拧紧端部锁紧螺母，再根据零件壁厚调整侧面辅助顶紧螺钉的预紧力，最后锁紧顶部的浮动压块即可完成装夹，整套装夹动作耗时不超过1分钟，相比传统四爪卡盘找正装夹的方式，能大幅缩短工序辅助时间，同时保证同批次零件的装夹一致性，降低批量加工时的尺寸离散度。需要注意的是，安装时底部固定螺栓需采用对角锁紧的方式，避免框架安装时出现倾斜，影响零件加工的位置精度；每次换批加工前，需擦拭干净定位芯轴与定位轴肩的贴合面，避免切屑残留造成零件定位偏移。
