瓦楞包装纸圆角切割专用刀具结构

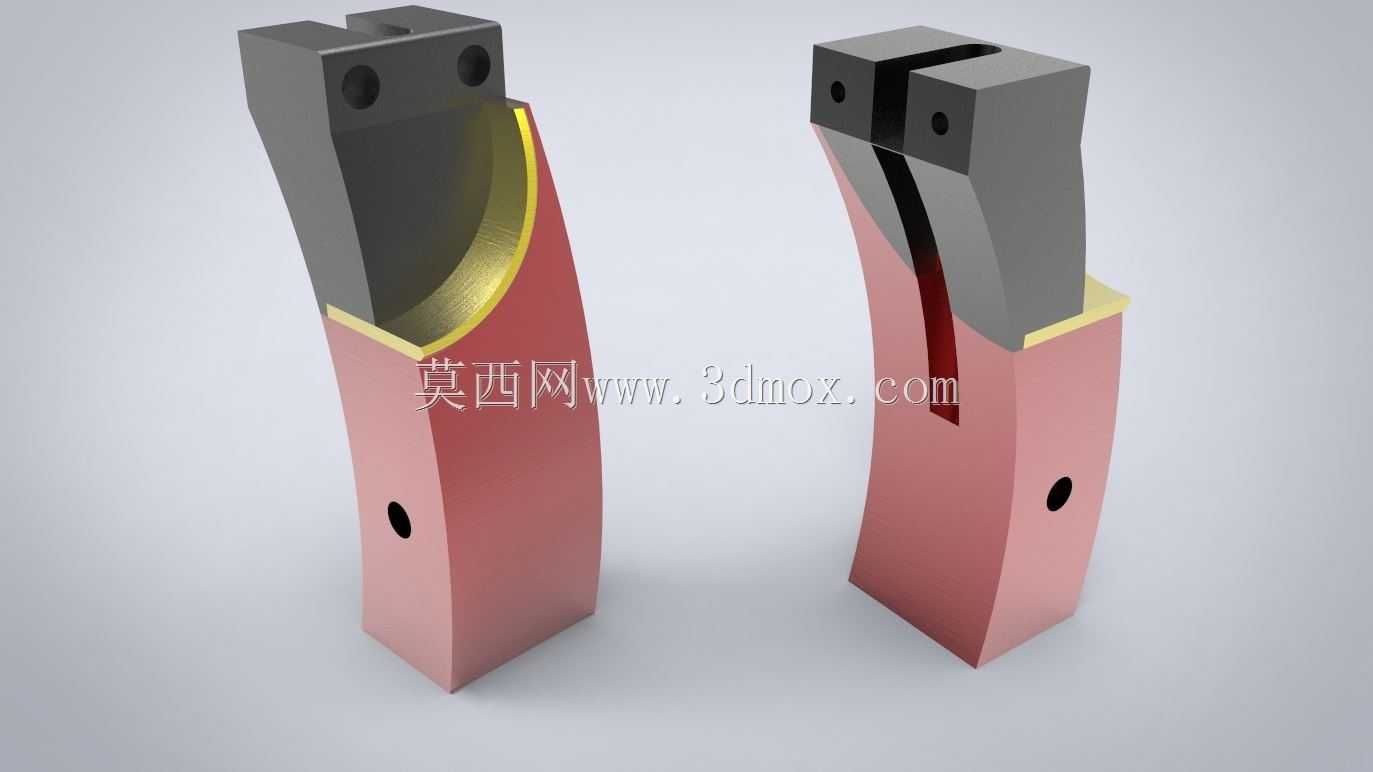

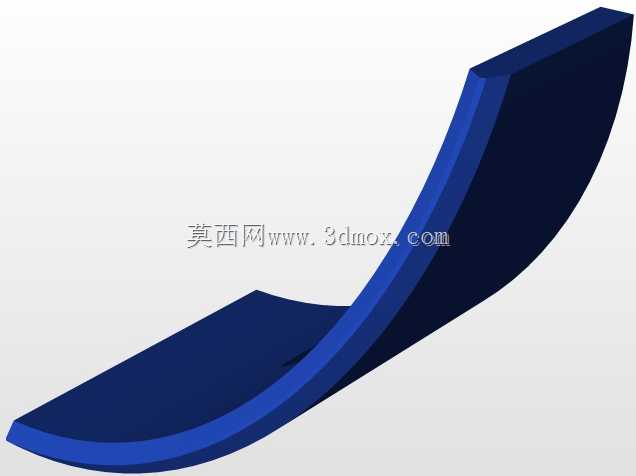

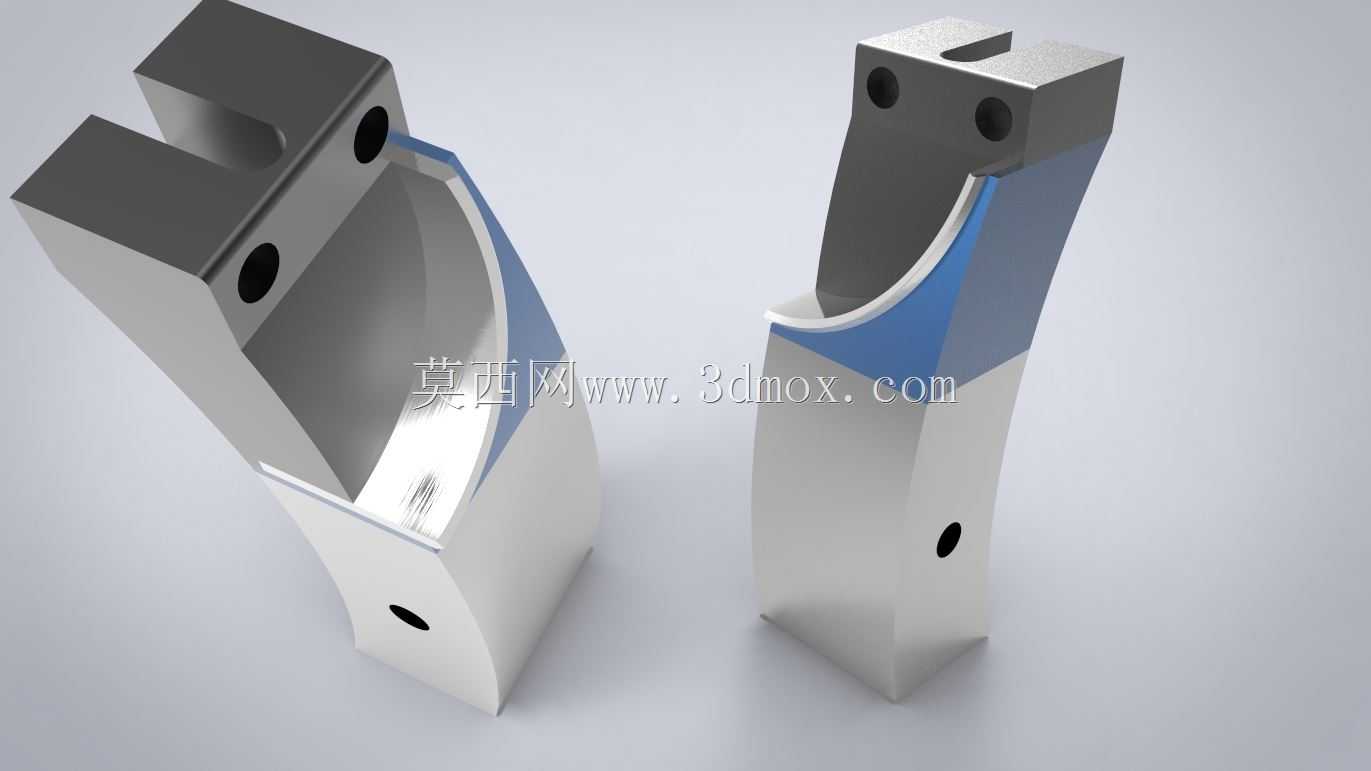

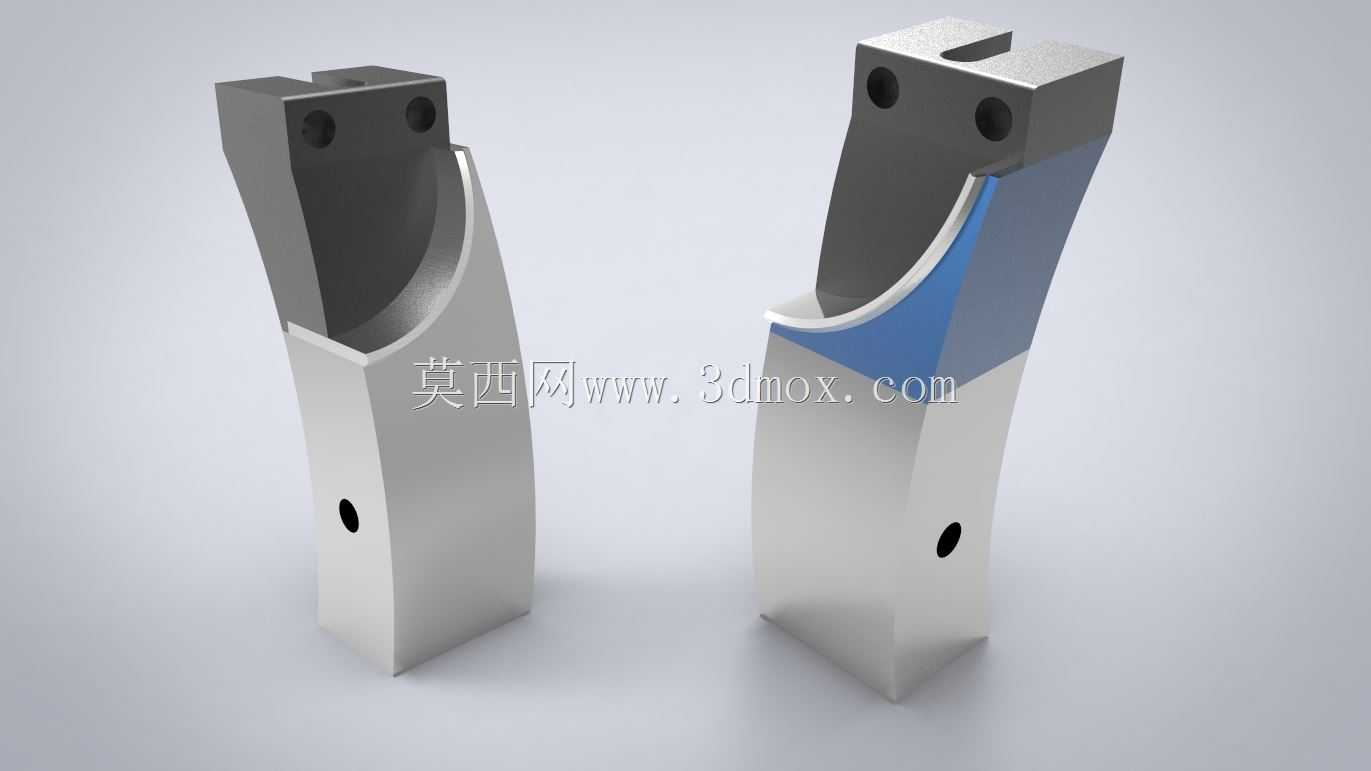

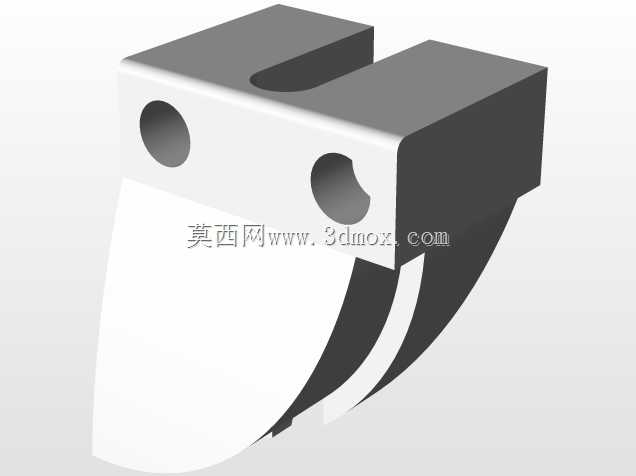

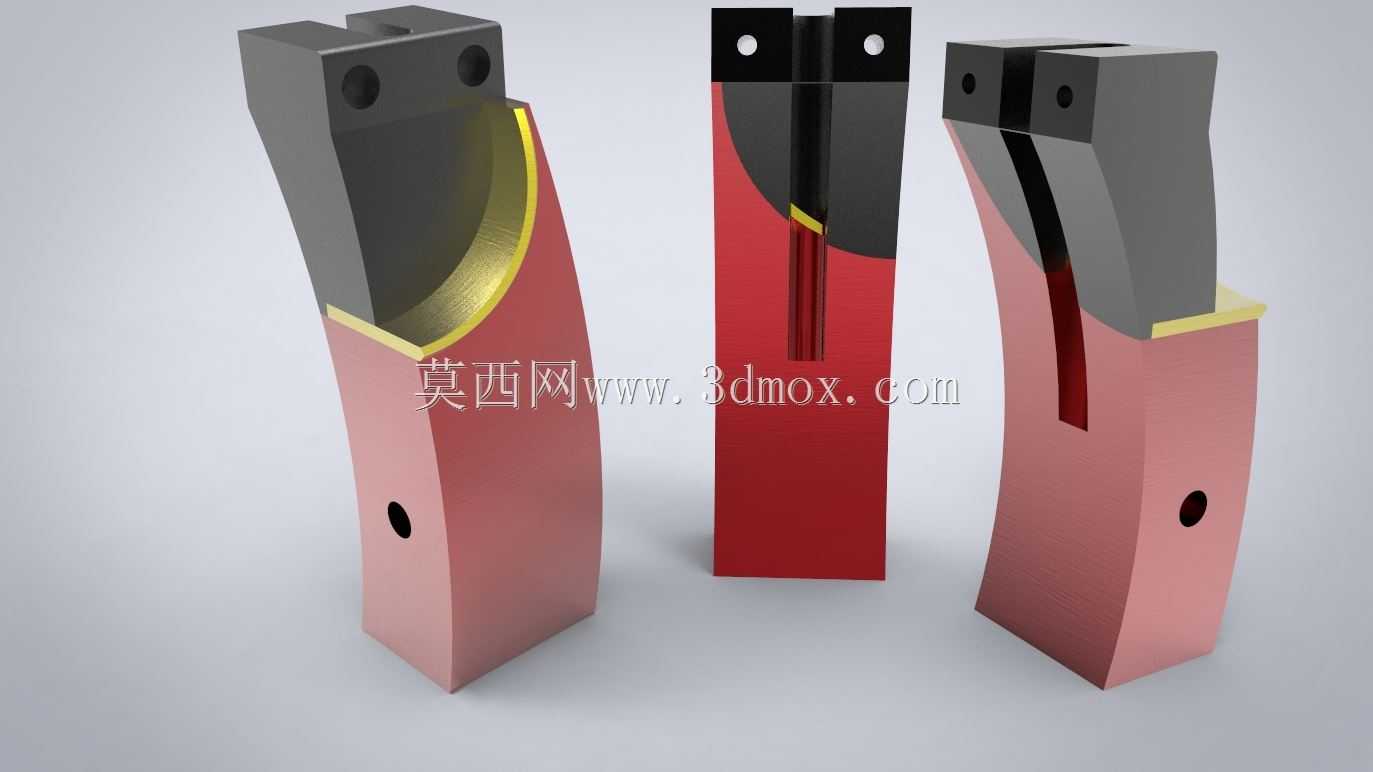

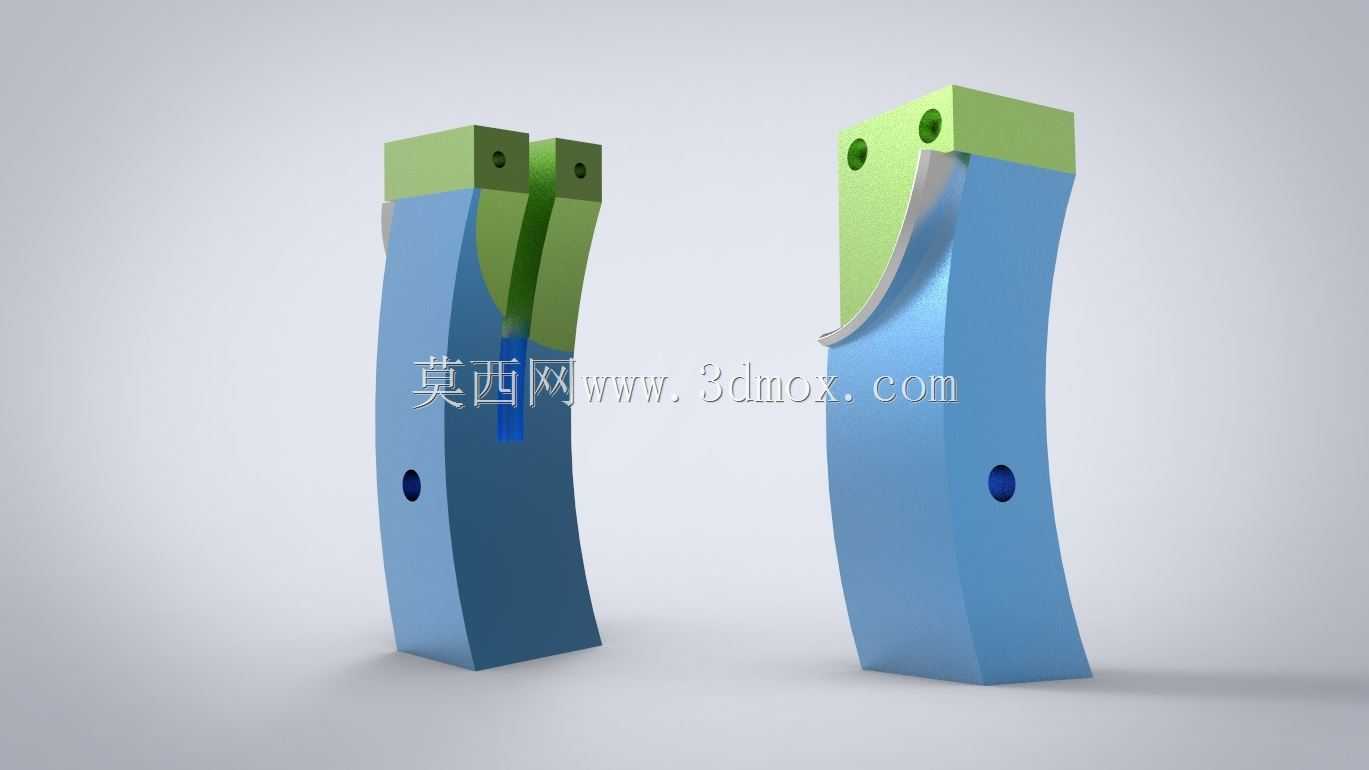

这款刀具针对瓦楞包装纸生产末端的边角处理场景开发，适配包装生产线在线修边工位，也可配套半自动包装裁切设备完成离线边角修整作业，核心解决常规直刃裁切刀具无法在瓦楞纸锐角折边处加工出顺滑圆角的痛点，避免包装锐角在运输、搬运过程中刮擦操作人员、划破外层缠绕膜，同时提升成品包装的外观规整度。刀具主体采用分体式结构设计，上部为合金钢材质的装夹定位段，开设两个同轴定位孔，可直接适配现有裁切设备的刀架安装接口，无需额外改造刀座结构，安装时通过定位销穿入孔位完成周向固定，侧面锁紧螺钉即可完成装夹，装夹段的厚度与现有标准切刀保持一致，可直接替换原有直刃切刀，无需调整设备的刀架行程与进给参数。下部切削段采用弧形刃口设计，刃口的曲率半径匹配包装行业常用的圆角加工规格，刃口做了黄金色的耐磨涂层处理，可降低裁切过程中瓦楞纸纤维对刃口的磨损，延长单次刃磨后的使用寿命，切削段的基体采用红硬性能较好的合金工具钢，保证连续裁切过程中刃口不会因摩擦生热出现退火软化的问题。刀具的切削工作段做了弧形过渡的曲面设计，裁切进给过程中，弧形刃口会逐步接触瓦楞纸的锐角位置，从点接触逐步过渡到面接触，避免直刃垂直裁切时出现的瓦楞纸压溃、内层瓦楞变形问题，保证裁切后的圆角边缘整齐，无纸毛外露、无分层翘边。刀具侧面开设的小孔为拆装顶丝孔，拆卸刀具时可将顶丝旋入孔内，将刀具从刀架定位槽中顶出，避免敲击拆卸对刃口和定位面造成损伤。设计过程中首先调研了现有包装裁切工位的常用刀架安装尺寸，确定装夹段的中心距、厚度、定位孔直径均沿用现有标准切刀的参数，保证互换性，再根据瓦楞纸的裁切受力特性，将切削段的曲面做了变曲率优化，靠近刃口位置的曲率更大，保证裁切锋利度，靠近装夹段的位置曲率放缓，提升刀体整体结构强度，避免连续裁切过程中刀体出现共振变形，保证圆角加工的尺寸一致性。刀体整体的重心落在装夹定位面的中心线上，高速往复裁切过程中不会出现偏载力矩，降低刀架导轨的额外磨损，适配每分钟最高120次的往复裁切节拍，满足中高速包装生产线的加工需求。
