V型滑块导向限位结构件

项目分类:3D模型 发布时间:2021-09-07 ID:262633

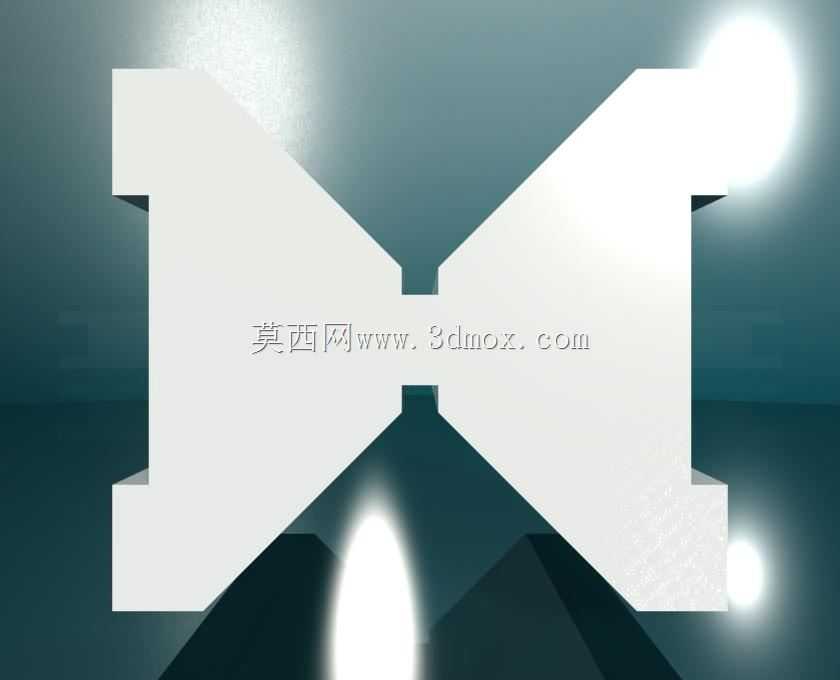

  • V型滑块导向限位结构件

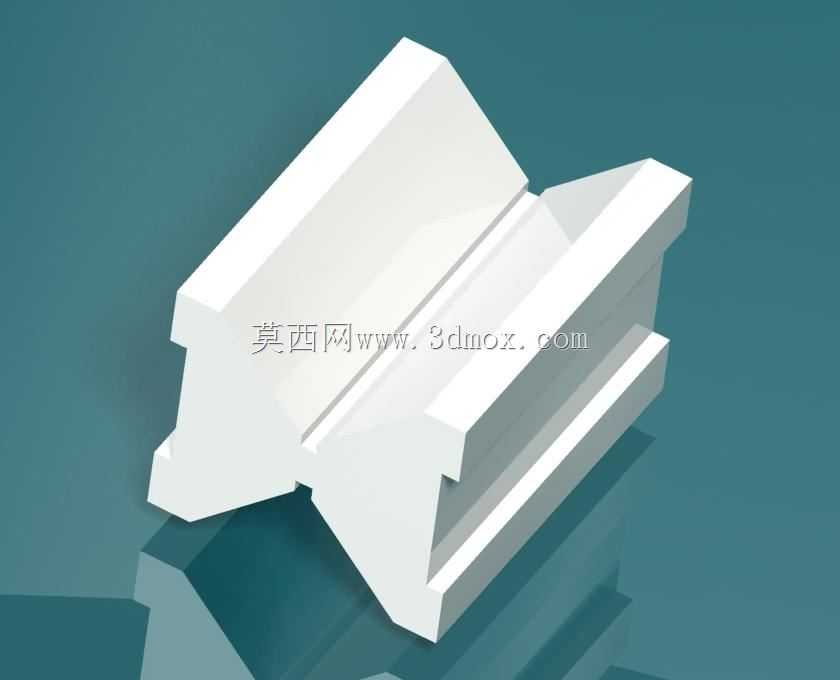

  • V型滑块导向限位结构件

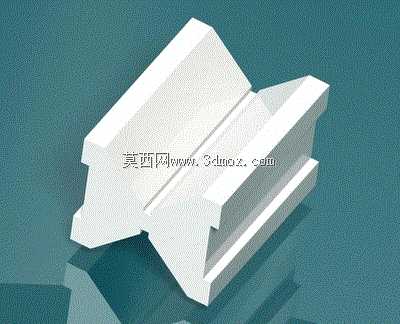

  • V型滑块导向限位结构件

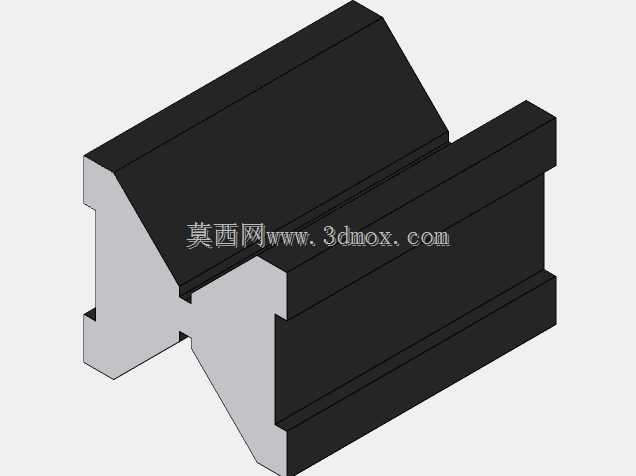

  • V型滑块导向限位结构件

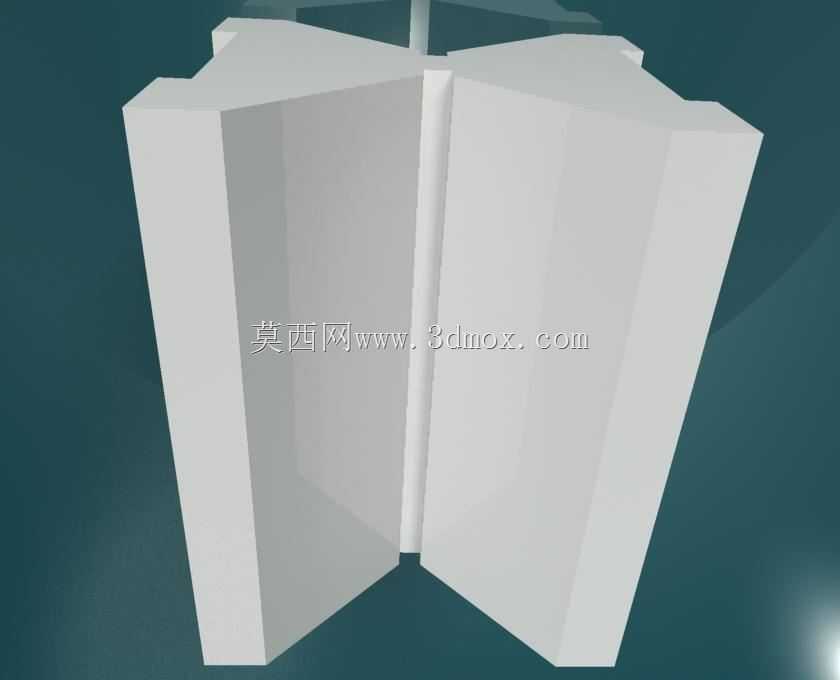

  • V型滑块导向限位结构件

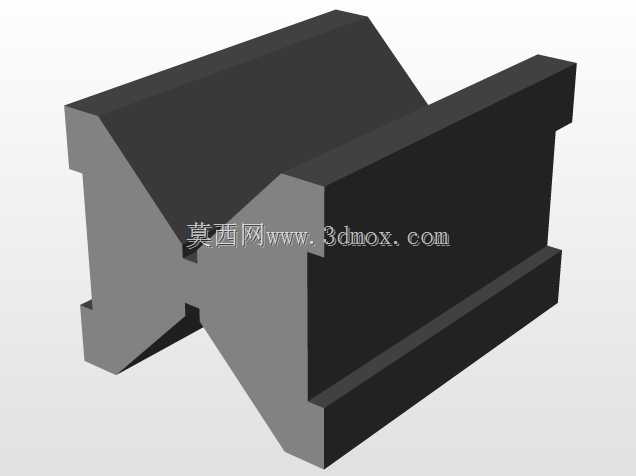

  • V型滑块导向限位结构件

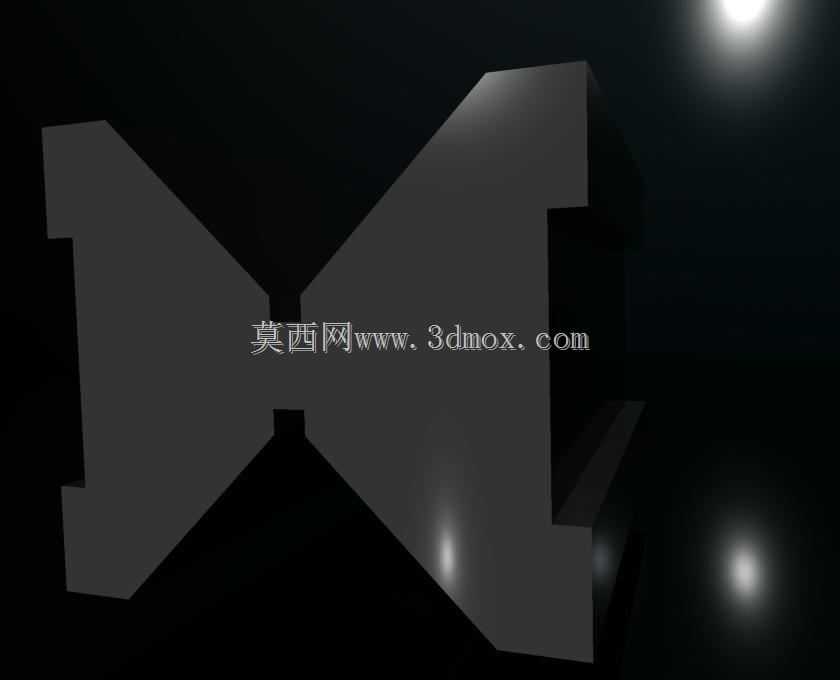

  • V型滑块导向限位结构件

该V型结构滑动块常见于工装夹具的定位导向工位、小型直线滑动模组的承载滑座以及非标自动化设备的行程限位单元,在实际产线应用中,这类零件主要承担两个核心作用:一是为沿直线往复运动的执行部件提供精准的导向约束,抵消运动过程中产生的侧向倾覆力矩,避免运动部件出现偏摆卡顿;二是通过自身V型配合面的自定心特性,快速完成圆柱类工件、轴类零件的装夹定位,减少装夹找正的辅助工时。从设计逻辑来看,该零件采用对称式V型槽布局,配合面做了等宽的导向边设计,两侧的凸台结构一方面作为滑动行程的硬限位接触面,可直接与设备机架上的限位挡块配合,限定滑座的最大运动行程,另一方面凸台的加厚结构提升了零件整体的抗形变能力,在承受侧向载荷时不会出现根部断裂的问题。零件底部的平直安装面可直接贴合在设备安装基准面上,通过沉头孔完成锁紧固定,安装时无需额外加工适配垫块,只要保证安装面的平面度公差在0.02mm以内,即可保证滑动配合的顺畅度。外形上该零件整体为一体化铣削成型结构,没有拼接焊缝或装配式组件,所有棱边均做了C0.5的倒角处理,既避免安装调试过程中划伤操作人员,也能去除机加工产生的毛刺,防止碎屑进入滑动配合面造成卡滞。V型配合面的夹角采用90度通用设计,可适配市面上绝大多数标准V型导轨、圆柱导杆的配合尺寸,无需单独定制配套导向件,在设备改造、旧机维修替换时通用性较强。零件的壁厚设计做了等强度优化,非配合区域做了适当的减薄处理,在保证整体结构刚性满足额定载荷要求的前提下,尽可能降低自身重量,减少滑动驱动端的动力负载,对于采用气缸、小型伺服电机驱动的短行程滑动工位而言,这种轻量化设计能有效降低驱动件的选型功率,压缩设备整体制造成本。在实际装配调试时,该零件的V型面与配合件的接触斑点需保证沿配合长度方向不低于70%,局部间隙不超过0.01mm,才能保证运动过程中无窜动、定位精度保持稳定,长期运行后也不会出现配合面偏磨的问题。
