车间用分度旋转夹具底座尾座结构

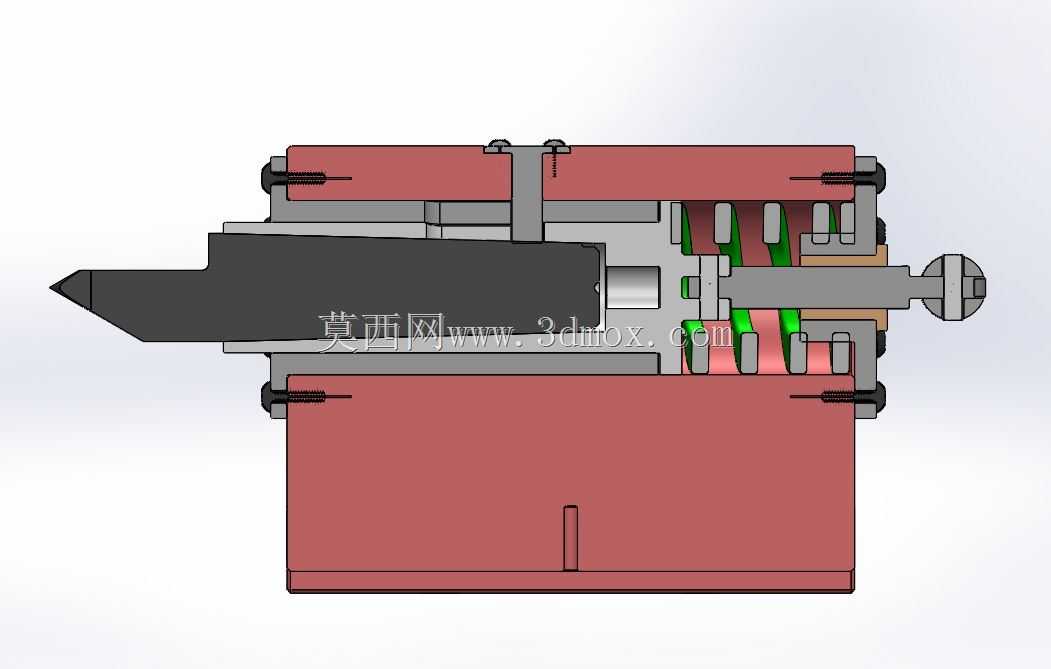

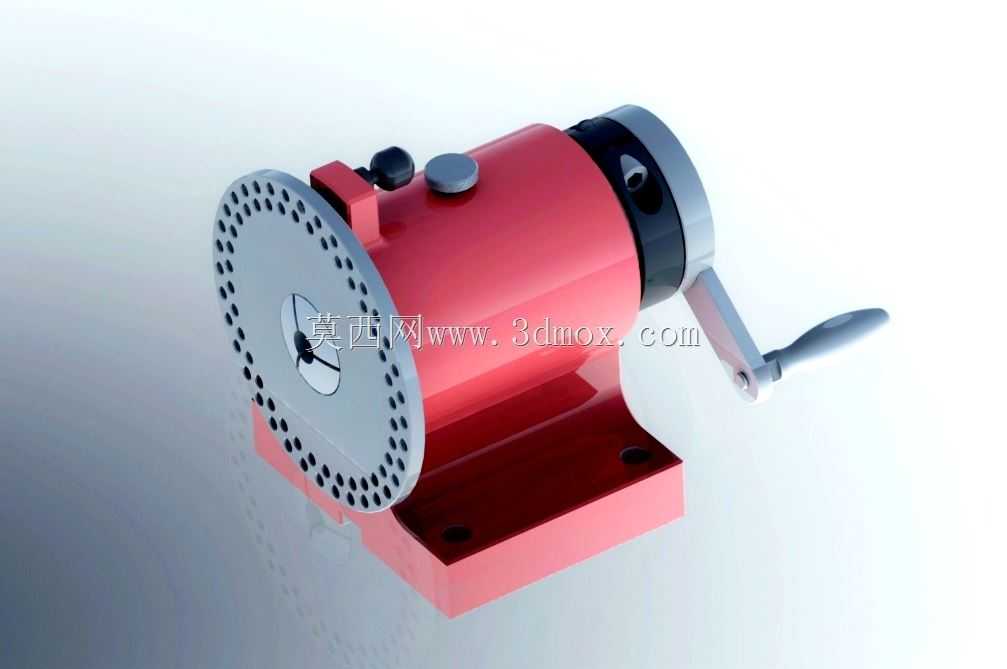

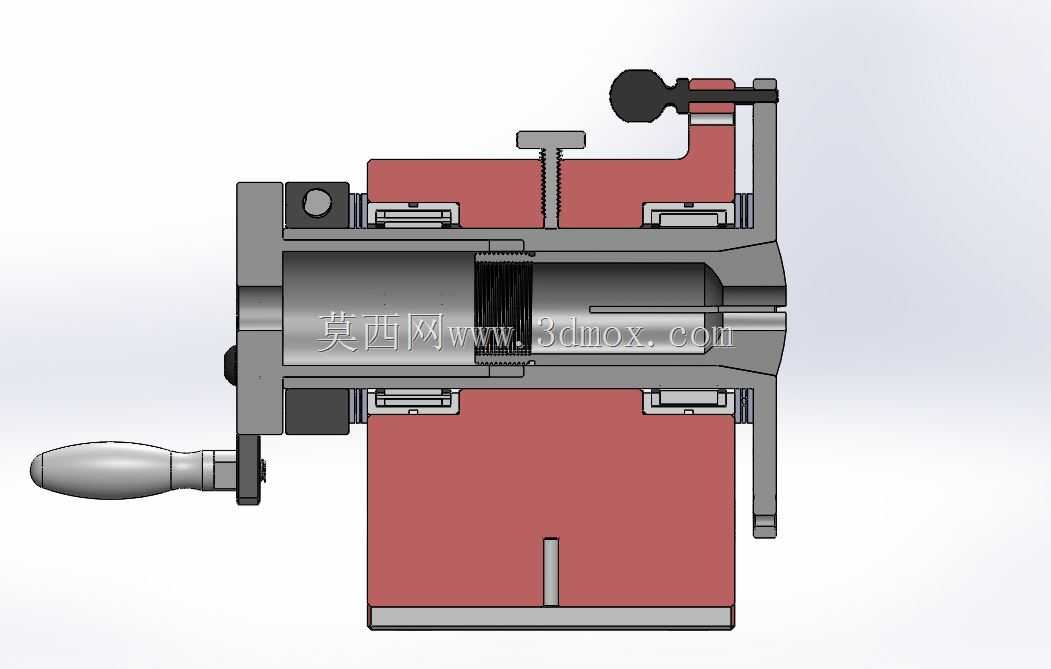

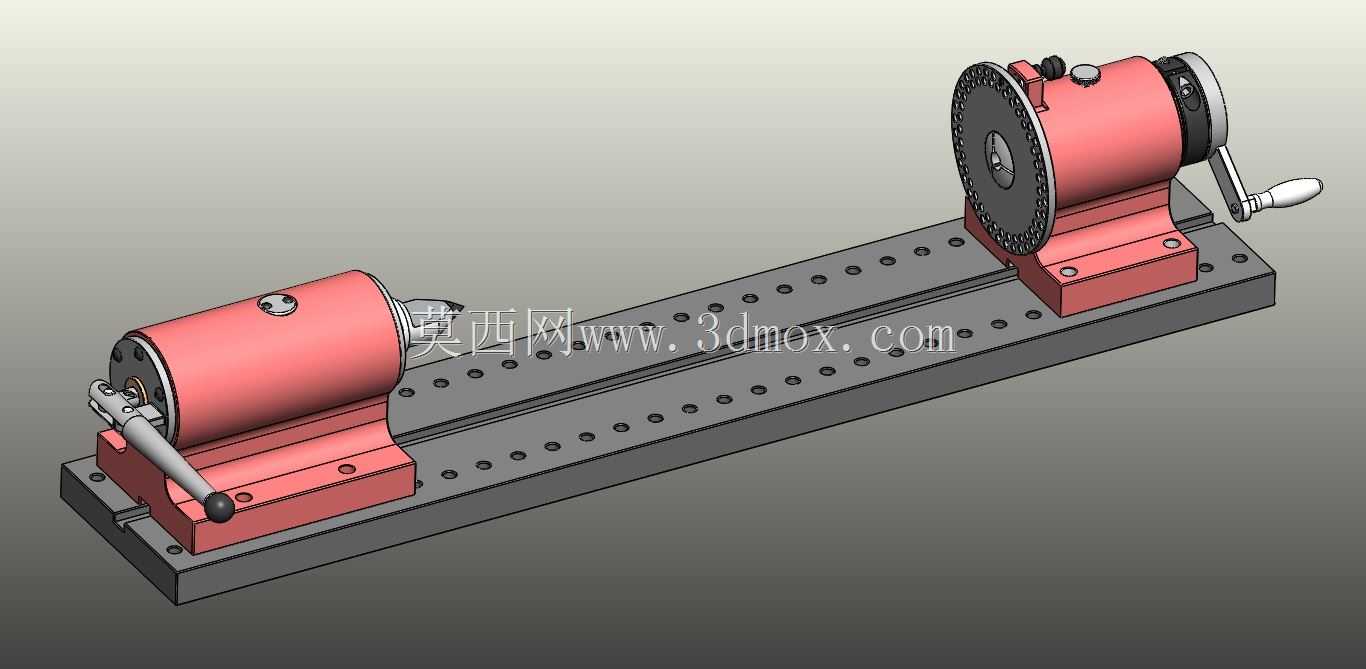

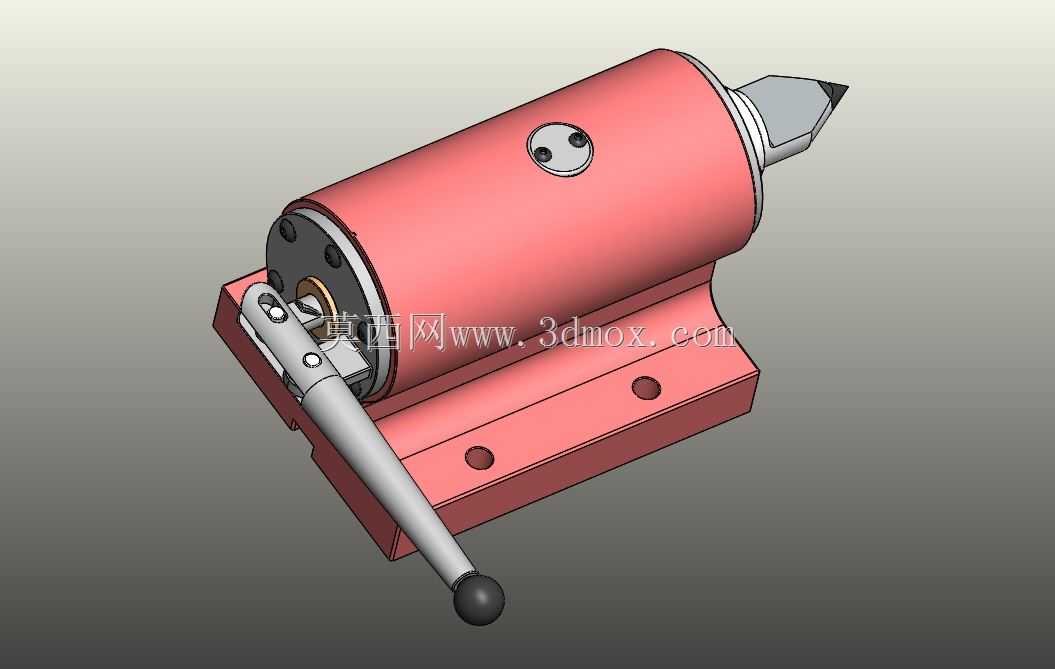

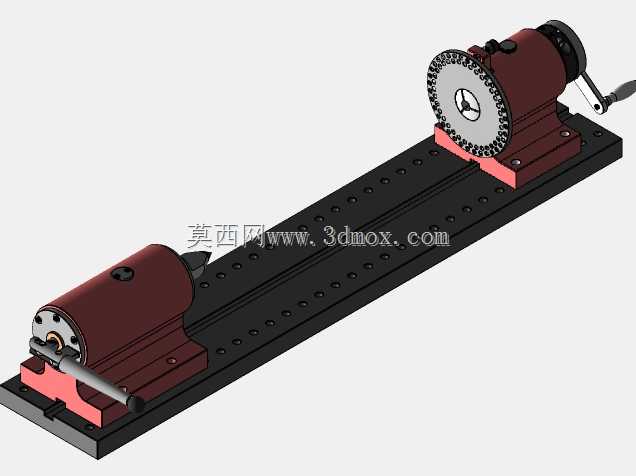

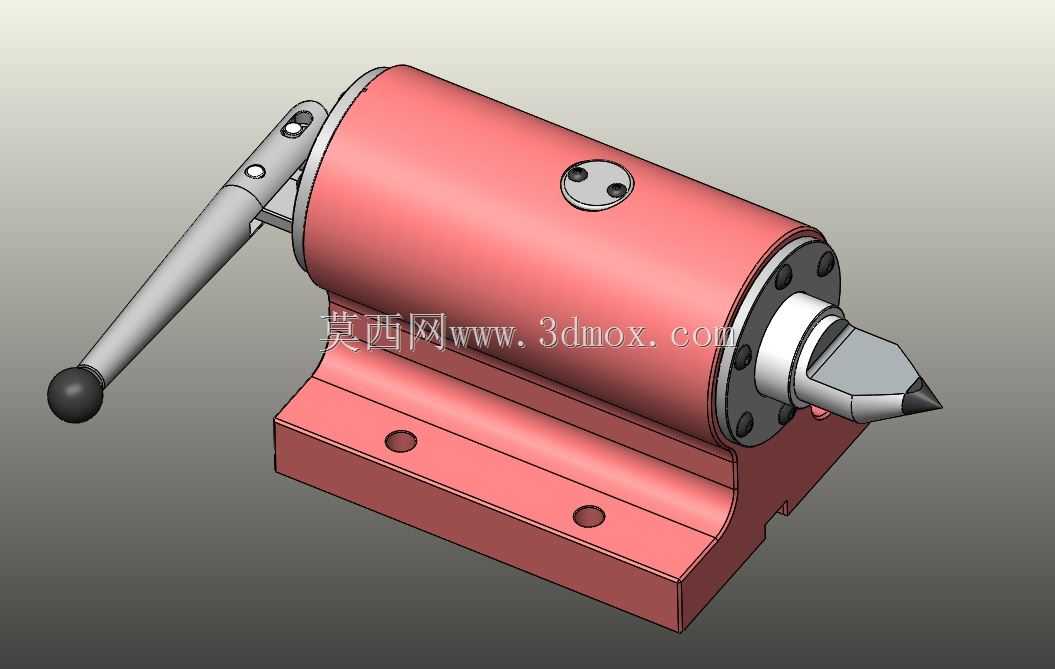

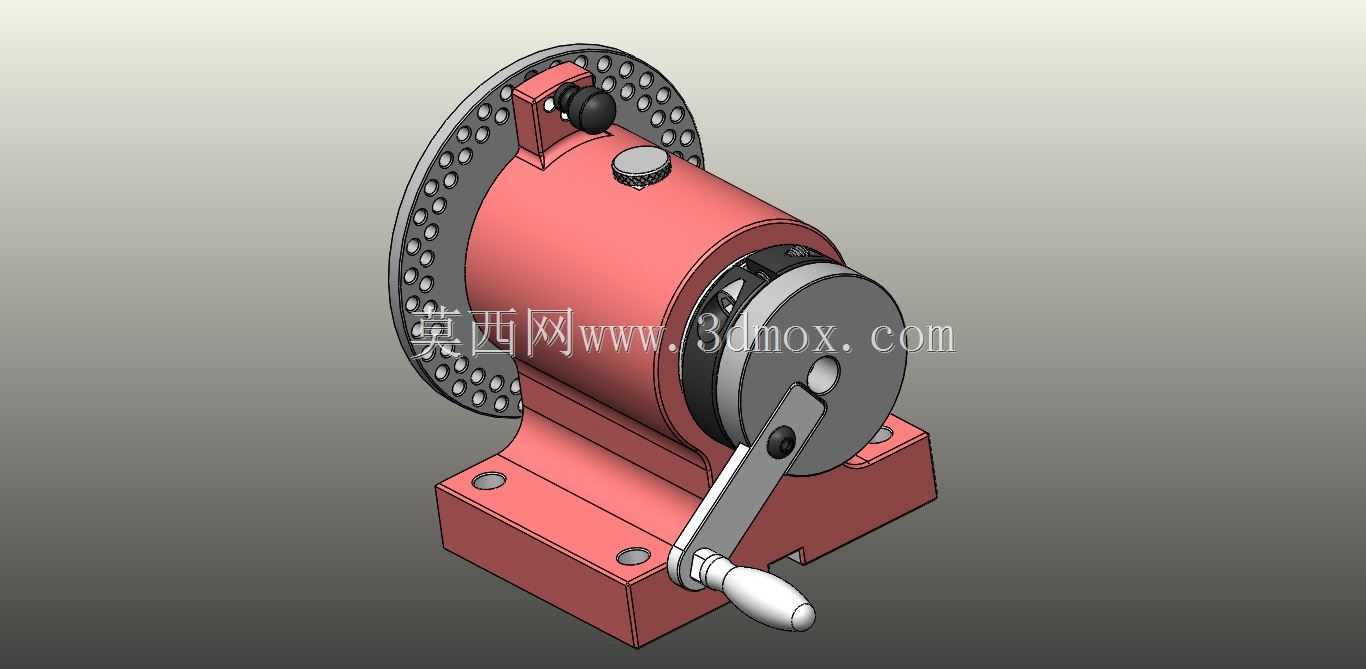

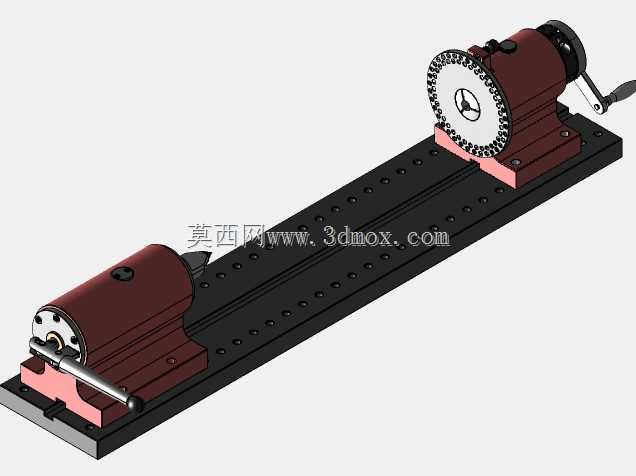

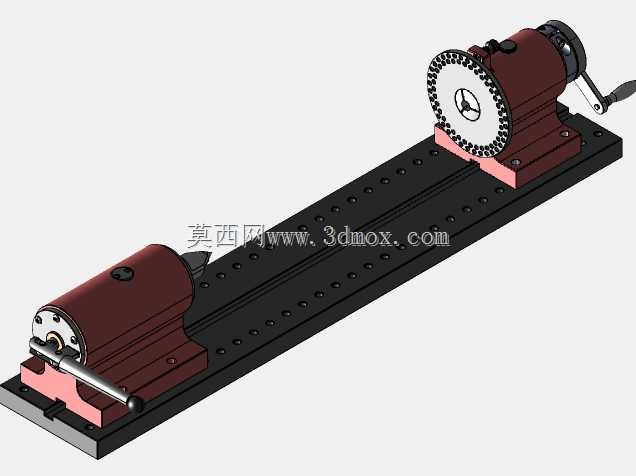

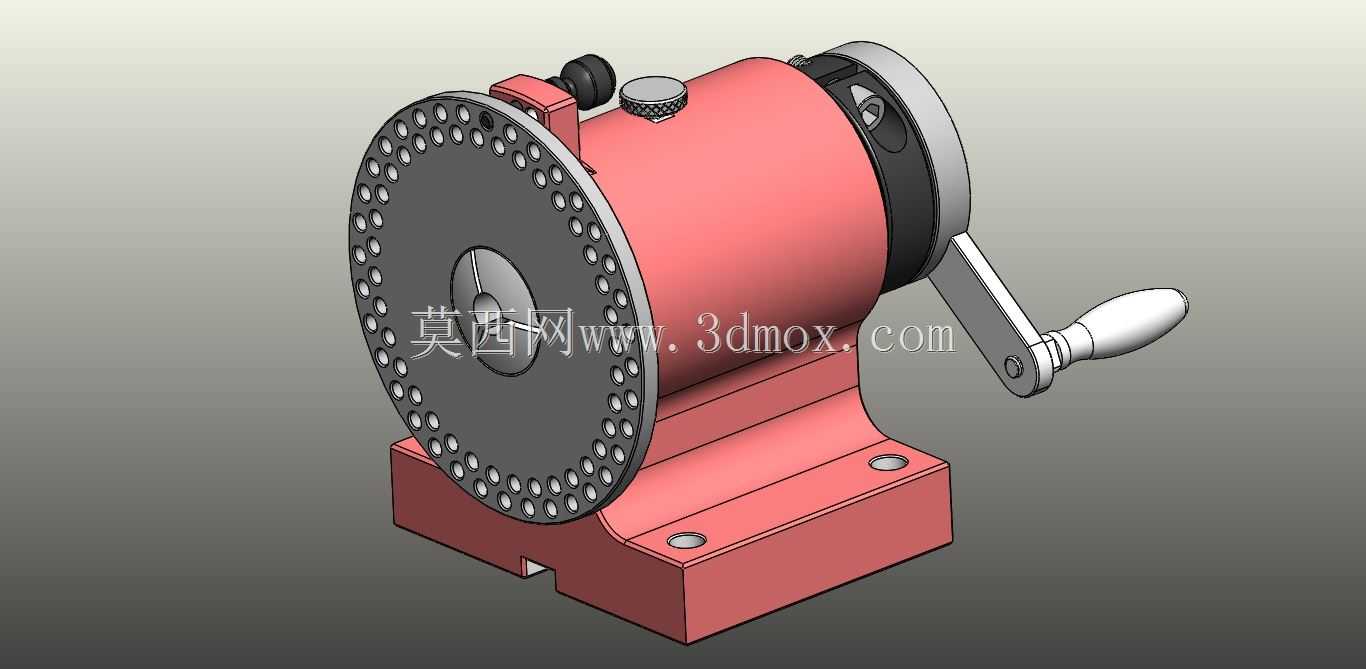

这套分度旋转夹具的底座与尾座组合结构，主要面向平面磨床、普通铣床的机加工工位配套使用，也可承担小型圆形回转类零件的形位公差检测工序，适配车间中小批量零件的加工与检测场景。从实际安装边界来看，底座采用一体式铸铁式安装基座设计，底部预留两个对称的螺栓安装沉孔，可直接固定在机床T型槽工作台或者检测平台上，安装时不需要额外制作过渡连接板，基座的底面平面度设计公差控制在0.02mm以内，保证安装后整体的刚性与定位基准精度，避免加工过程中出现颤振偏移。尾座与分度主体的同轴度设计是这套结构的核心，分度盘端面均匀排布多圈定位孔，配合锁紧手柄可实现不同角度的分度定位，手柄的操作力矩经过适配设计，操作人员单手即可完成锁紧与松开动作，不需要额外借助加力杆，工位操作的便捷性符合车间一线的作业节奏。设计过程中优先考虑了车间实际使用的磨损问题，所有与工件定位、回转接触的面都做了表面淬火处理，硬度达到HRC45-50，长期使用不会出现定位面凹陷、回转间隙变大的问题。尾座部分的顶紧结构采用伸缩式设计，顶紧行程可适配不同长度的轴类、盘类零件装夹，顶紧力可通过尾部的调节旋钮微调，既可以保证装夹刚性，又不会因为顶紧力过大造成薄壁零件装夹变形。在功能适配性上，这套结构可兼容1/2英寸规格的夹头装夹，不需要额外更换转接套就能直接装夹对应柄径的工件或者检测芯轴，对于车间常见的小型轴类、盘类零件的等分槽加工、等分平面磨削、圆周等分孔的位置度检测都能直接适配。整体结构的外形轮廓没有突出的尖锐边角，所有操作件的位置都设置在操作人员站立作业的顺手范围内，回转部分的外侧设置了防护挡边，避免加工过程中铁屑飞溅进入回转间隙造成卡滞，日常维护只需要定期在回转配合面加注润滑脂即可，不需要复杂的拆解保养。从结构设计逻辑来看，底座的承重筋板采用斜向加强布局，在控制整体重量的前提下最大化提升装夹刚性，分度盘的定位孔采用标准等分布局，可配合标准定位销实现快速角度切换，不需要每次分度都做角度校准，能有效缩短单件加工的辅助时间，适配中小批量零件的生产节拍。
