洁净室管路扩管加工专用工装设备结构

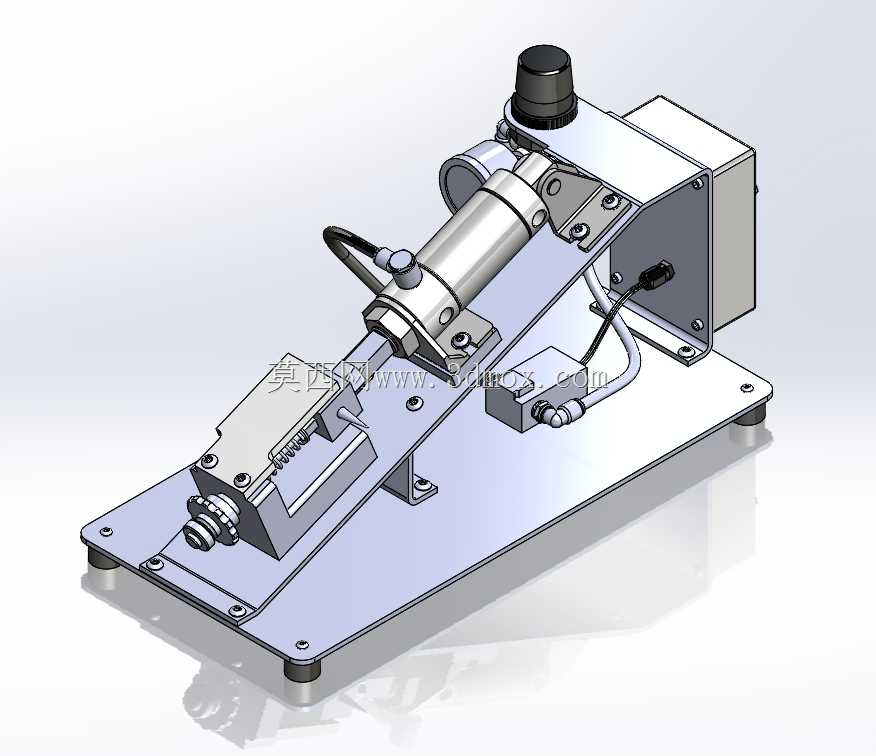

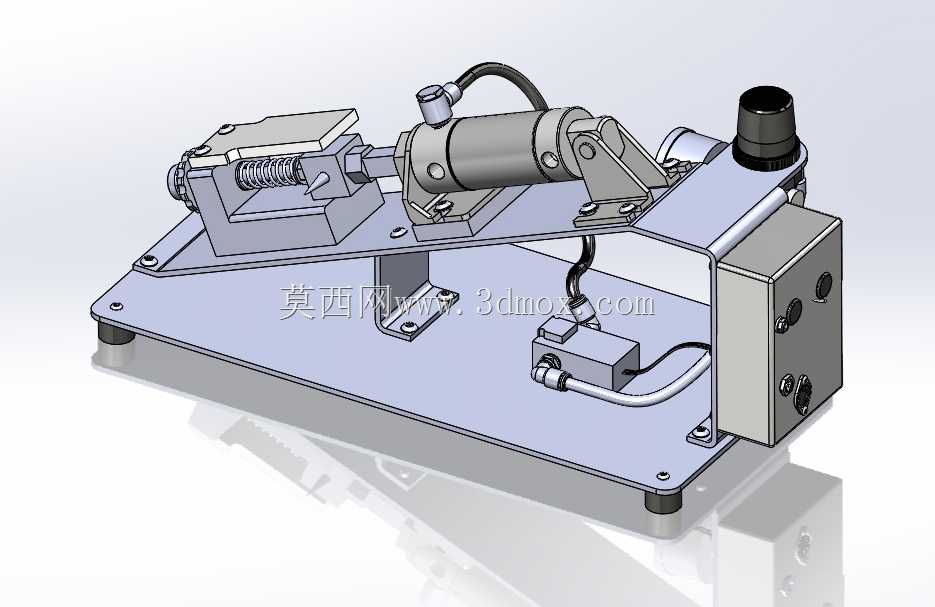

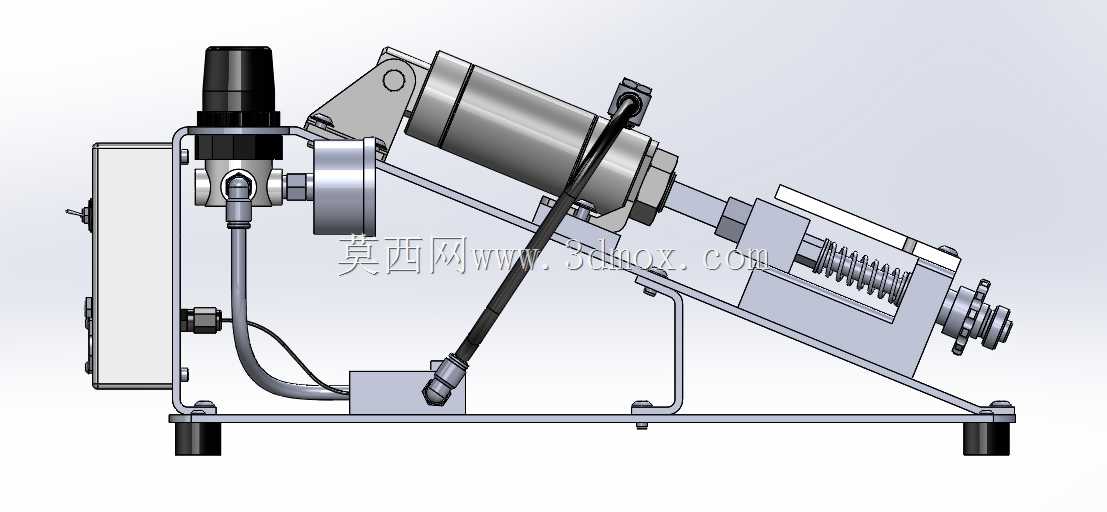

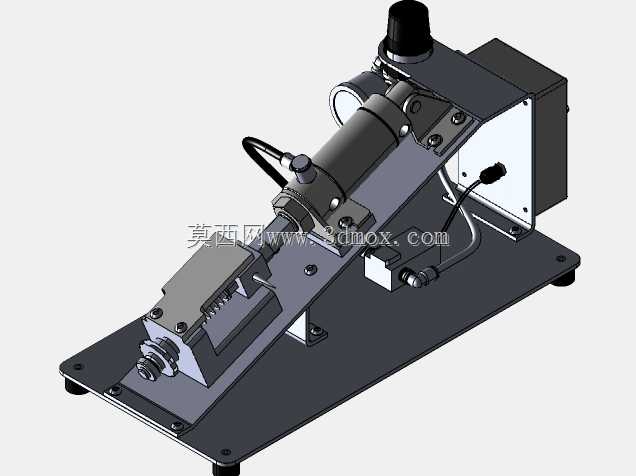

在洁净室流体管路布设作业中，高纯气体、工艺药液输送管路的连接密封性直接决定生产环境的洁净度与工艺稳定性，管端扩口成型是硬管连接工序里的核心加工环节，这款扩管设备正是针对洁净室场景的特殊作业要求设计的专用加工装置。不同于车间通用扩管工具，该设备整体采用倾斜式安装底板布局，所有气动元件、执行机构、电控组件均固定在整块金属安装板上，底板预留的四个沉头安装孔可直接固定在洁净室专用操作工作台面上，安装边界紧凑，不会占用过多洁净操作区的宝贵空间，倾斜的作业面设计能让操作人员以舒适的坐姿完成上下料与加工操作，减少长时间作业的疲劳感。设备的执行端集成了气动进给机构与扩管成型头，顶部的调压阀可根据不同管径、不同材质管路的扩口需求精确调整进给压力，避免压力过大导致管端开裂、或是压力不足造成扩口锥度不达标的问题，前端的夹具模块采用快换式定位结构，可适配对应规格的洁净管路装夹，装夹位置带有弹簧复位结构，加工完成后可自动松开工件，提升单工序的加工效率。从设计思路来看，这款设备没有采用复杂的多轴联动结构，而是将所有管路走线、线缆排布都整合在安装板的内侧空间，外露部件无卫生死角，表面做了哑光金属处理，不易积尘，完全符合洁净室设备的易清洁、无积尘设计要求，气动驱动的方式也不会产生油污污染，适配洁净室的作业环境要求。设备的电控模块集成在安装板后侧的金属盒体内，所有接线都通过密封接头引出，避免洁净区的微粒进入电控腔室，操作侧没有多余的突出部件，作业时操作人员只需将待加工管端插入定位夹具，触发进给开关即可完成扩口作业，成型后的管端锥度统一，能保证卡套接头安装后的密封一致性，减少管路连接后的泄漏风险。不同于手持扩管工具依赖操作人员手感的加工方式，这款固定式扩管设备的进给行程通过机械结构硬限位，每次扩口的成型深度、锥度偏差都能控制在极小范围内，可满足高纯管路连接的高精度要求，适配洁净室内小口径金属硬管的批量加工作业，设备整体的重心集中在底板区域，作业时不会产生晃动，无需额外的配重固定结构，安装调试时只需调整底板水平度、校准扩管头与夹具的同轴度即可投入使用，日常维护仅需定期检查气动接头的密封性、清洁夹具定位面的残留金属碎屑，维护流程简单，适配洁净室设备的运维要求。
