自动化产线用精密真空吸附夹持机构

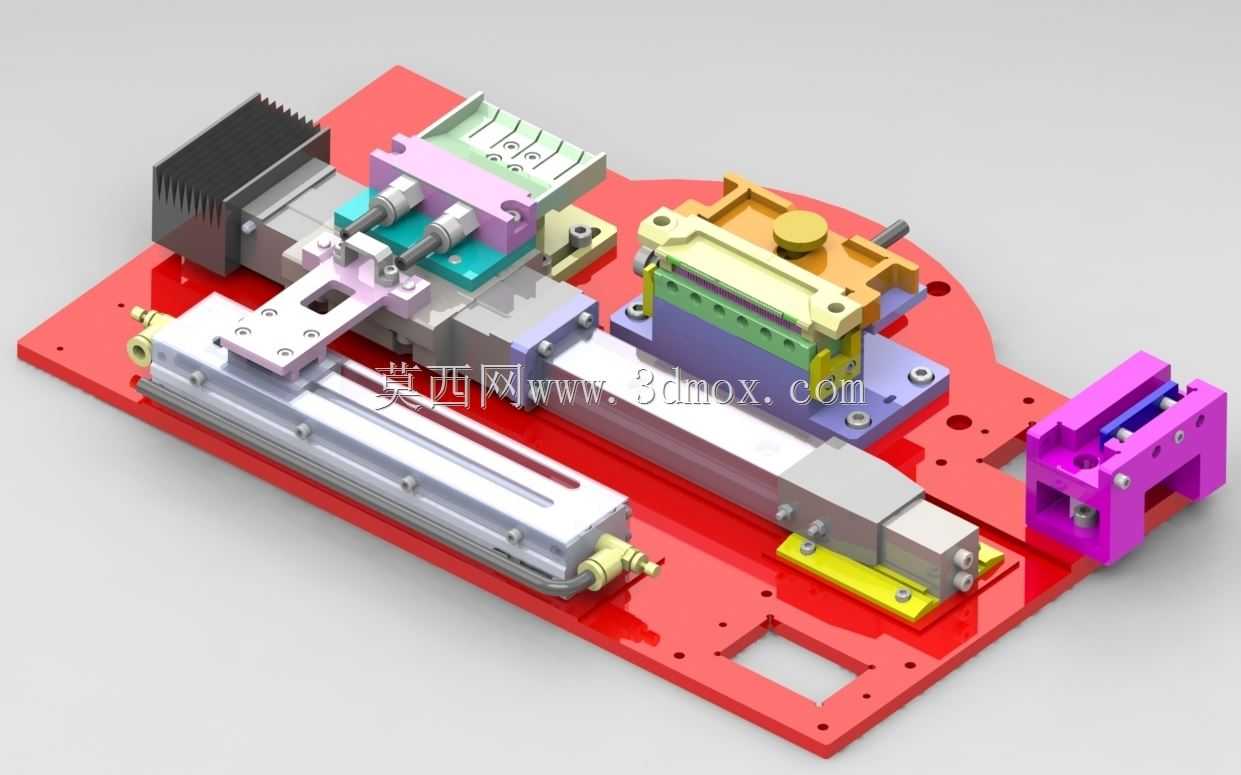

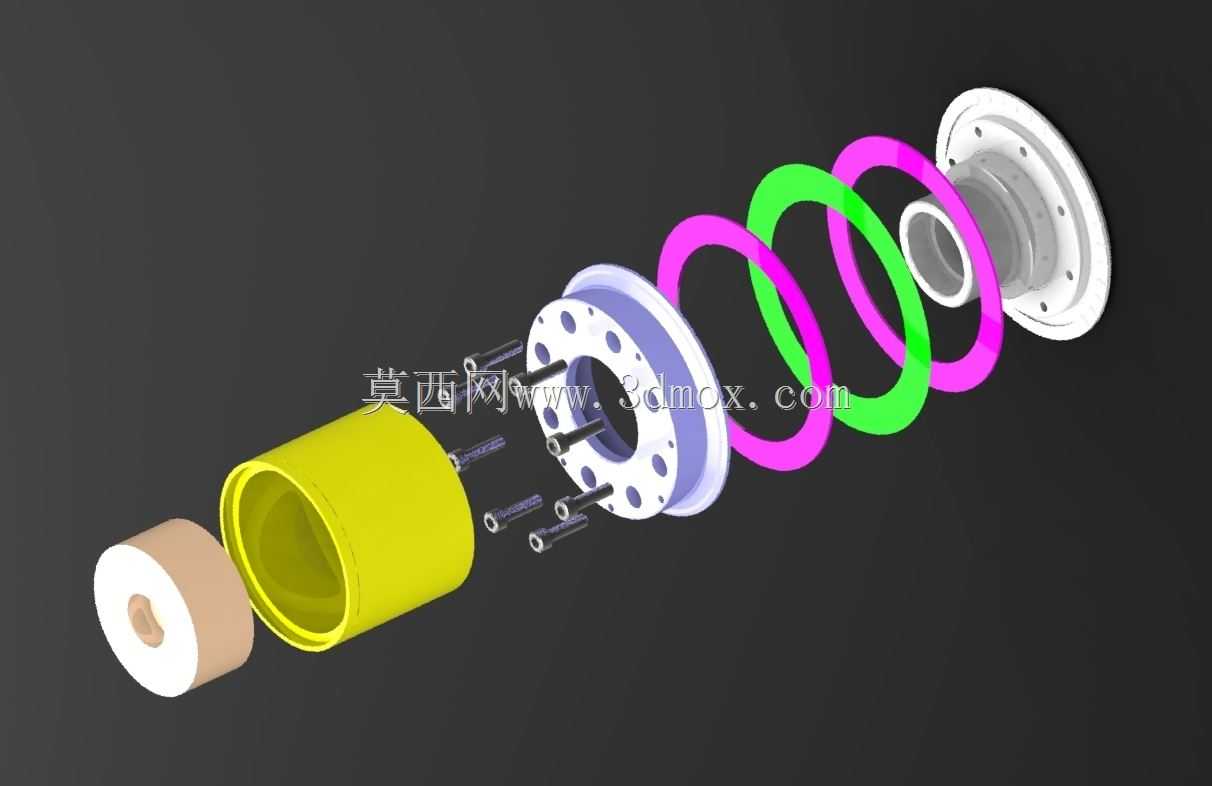

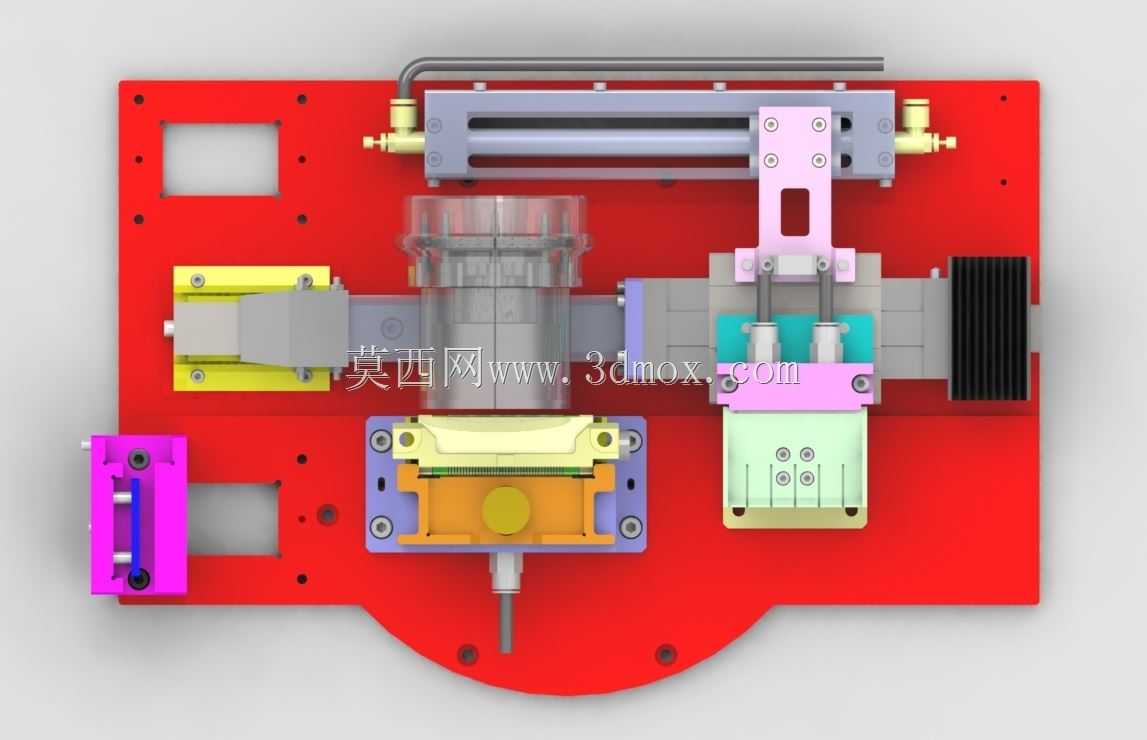

这款真空夹持机构主要面向3C电子、精密光学元件、小型薄壁五金件的自动化加工与装配场景，解决传统硬夹持易造成工件表面划伤、薄壁件变形、异形件定位不准的痛点，可直接集成在直线模组移栽工位、精密检测工位、轻量切削加工工位中使用。从结构布局来看，整套机构采用底板集成式设计，所有功能组件均安装在一块高强度铝合金基准底板上，底板预留了符合工业标准的安装孔位，可直接与市面主流的线性滑台、旋转工作台对接，安装边界控制紧凑，不会占用过多产线排布空间，适配现有自动化产线的改造升级需求。夹持执行端采用真空吸附作为核心动力，搭配多组可调式定位挡块，针对不同外形的工件可快速调整挡块位置，吸附头采用模块化快拆设计，可根据工件的接触面形状更换不同规格的吸盘，吸附压力可通过外接的真空比例阀调节，避免压力过大压损脆性工件，或是压力不足导致工件移位。机构的横向进给部分采用高精度直线导轨搭配滚珠丝杠传动，传动侧配置了限位缓冲组件，避免行程超程造成机构碰撞损坏，进给行程可根据实际工件的上下料需求调整，重复定位精度可满足微米级加工的定位要求。在设计过程中，优先考虑了产线长时间运行的稳定性，所有气动管路均采用内藏式排布，避免外露管路在设备运行过程中被剐蹭破损，电气接线预留了标准快插接口，现场安装时无需复杂接线即可完成调试。针对不同行业的使用需求，这套夹持机构可适配多种工况：在精密组装工位可搭配视觉检测系统，完成工件的精准上料定位；在轻量铣削、打磨工位可配合冷却系统，稳定吸附工件完成加工工序；在检测工位可搭配位移传感器，完成工件尺寸的全检作业。整套机构的运动部件均做了耐磨处理，导轨滑块配置了防尘密封件，可在有少量粉尘的生产车间长期稳定运行，日常维护仅需定期检查吸盘磨损情况与导轨润滑状态，大幅降低产线运维的人力成本。
