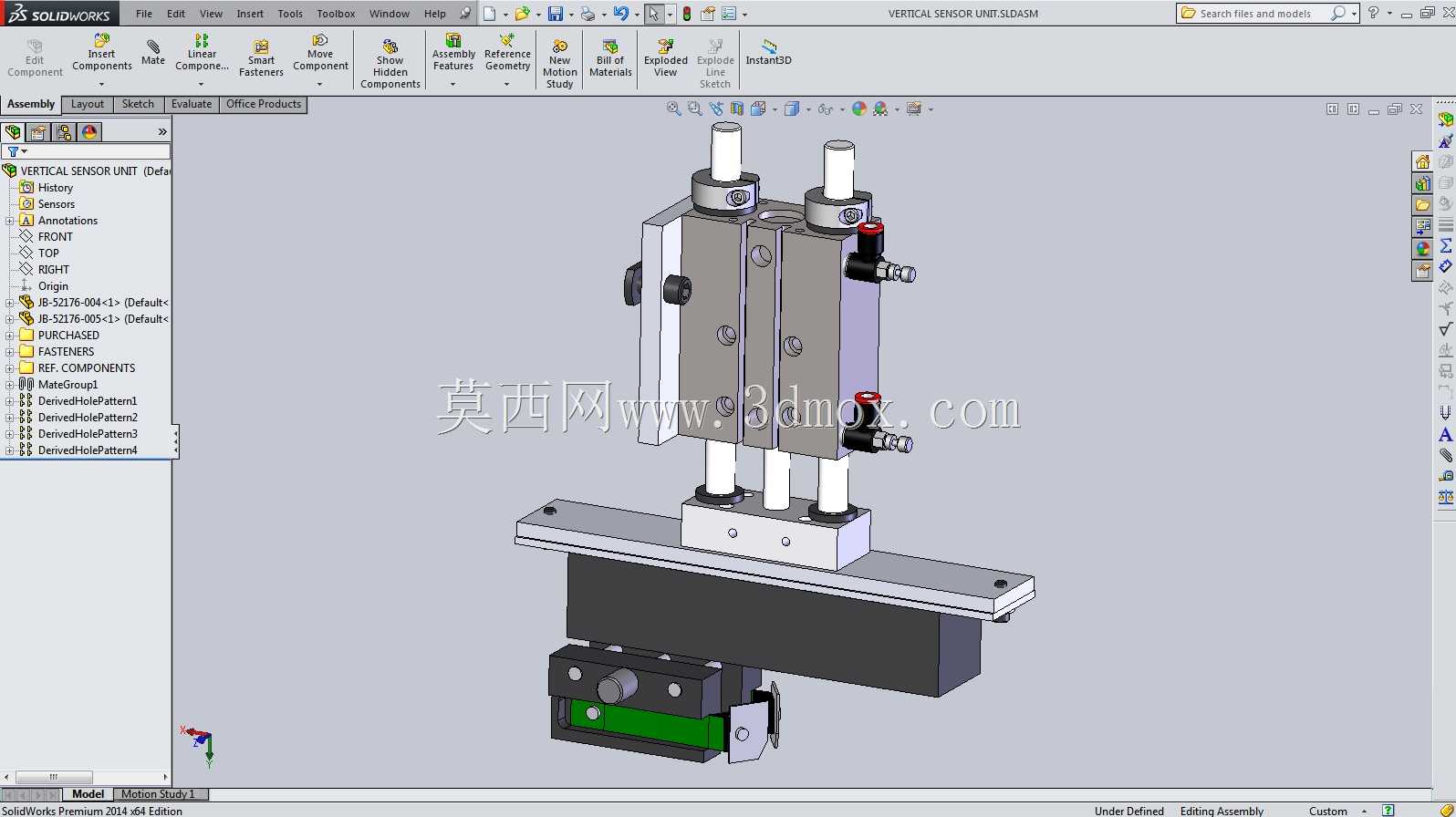

双探头垂直检测传感安装模组结构

这套垂直传感单元结构，多应用在3C电子小件组装、精密五金件尺寸分选、锂电池极片对位检测这类需要垂直方向位移或到位信号采集的自动化工位上，作为设备的信号采集终端部件，负责把垂直方向的物理位置变化转化为电信号传递给设备控制系统，完成工位到位判定、工件尺寸超差检测、压装行程反馈这类实际功能。从结构设计逻辑来看，整体采用叠层安装思路，底部是带标准安装孔位的横向安装底板，底板预留了和设备安装面连接的沉头孔位，安装时不需要额外做转接板，可直接固定在设备的立板或者滑台台面上，底板上方的承载块做了等高研磨处理，保证两个传感探头的安装基准面平面度控制在0.02mm以内，避免安装基准偏差带来的检测误差。上部的双探头安装座采用分体式锁紧结构，每个探头的安装孔都配套了侧向锁紧螺丝，可根据实际检测需求单独调整探头的伸出长度，调整行程范围覆盖0-30mm，适配不同检测距离的工况需求；安装座侧面集成了微型气动接头，可配套正压吹气回路，在多尘、有切削液飞溅的加工工位使用时，持续向探头检测面吹出洁净压缩空气，避免粉尘、切屑附着在探头端面上造成检测信号误判。结构侧边设置的硬质限位块，可限制探头的最大下行行程，避免探头过伸撞击工件造成传感元件损坏，限位块的接触面粘贴了聚氨酯缓冲垫，碰撞时不会产生刚性冲击，也不会刮伤工件表面。整体结构的安装边界紧凑，横向安装尺寸控制在120mm以内，纵向总高度根据探头伸出长度调整后最大不超180mm，不会占用过多设备内部安装空间，适合在排布紧凑的多工位转盘设备、直线模组滑台工位上集成使用。设计时所有受力连接部位都采用不锈钢内六角螺丝锁紧，长期运行不会出现螺丝松动导致的探头位置偏移，安装座主体选用阳极氧化铝合金材质，重量轻且具备一定的防锈能力，在一般工业车间环境下长期使用不会出现锈蚀卡滞的问题。气路接口采用标准M5快插接头，和常规自动化设备的气路管路规格通用，不需要单独定制转接接头，现场装配时可直接插接常用的4mm外径气管，布线走管都可顺着安装座侧面的预留线槽排布，不会出现管线干涉运动部件的问题。
