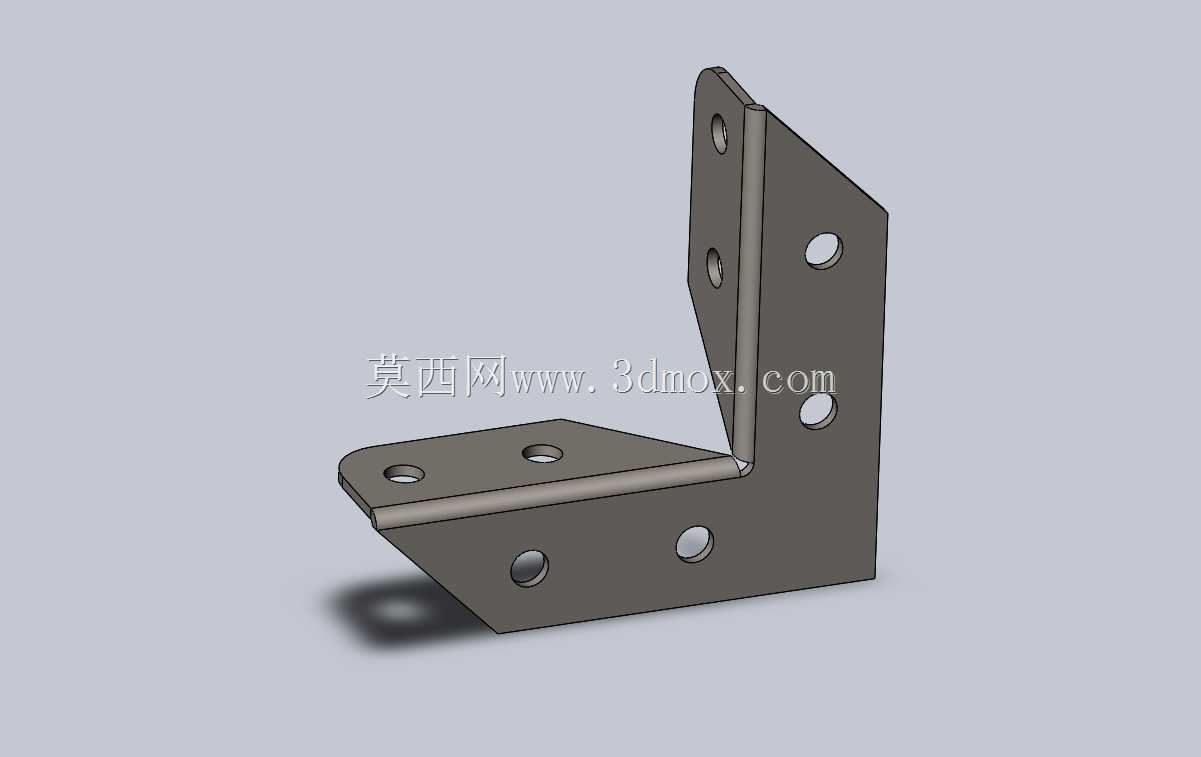

金属L型直角连接固定角支架结构

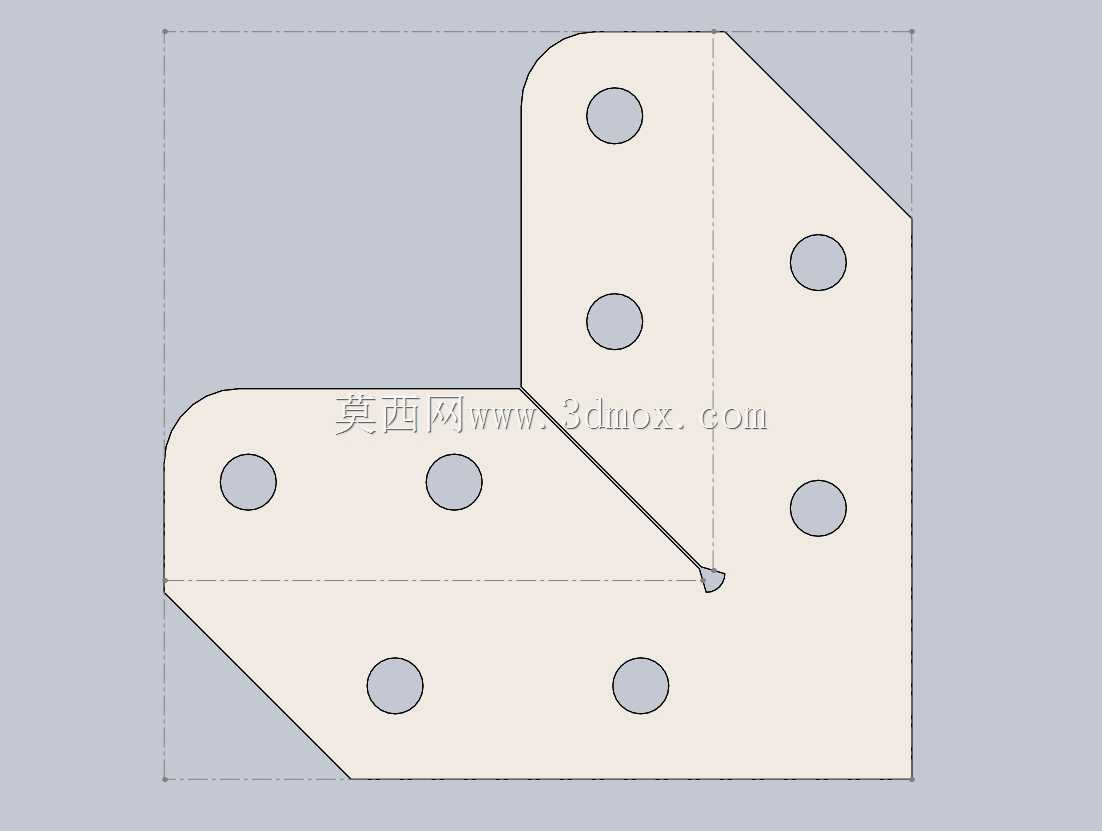

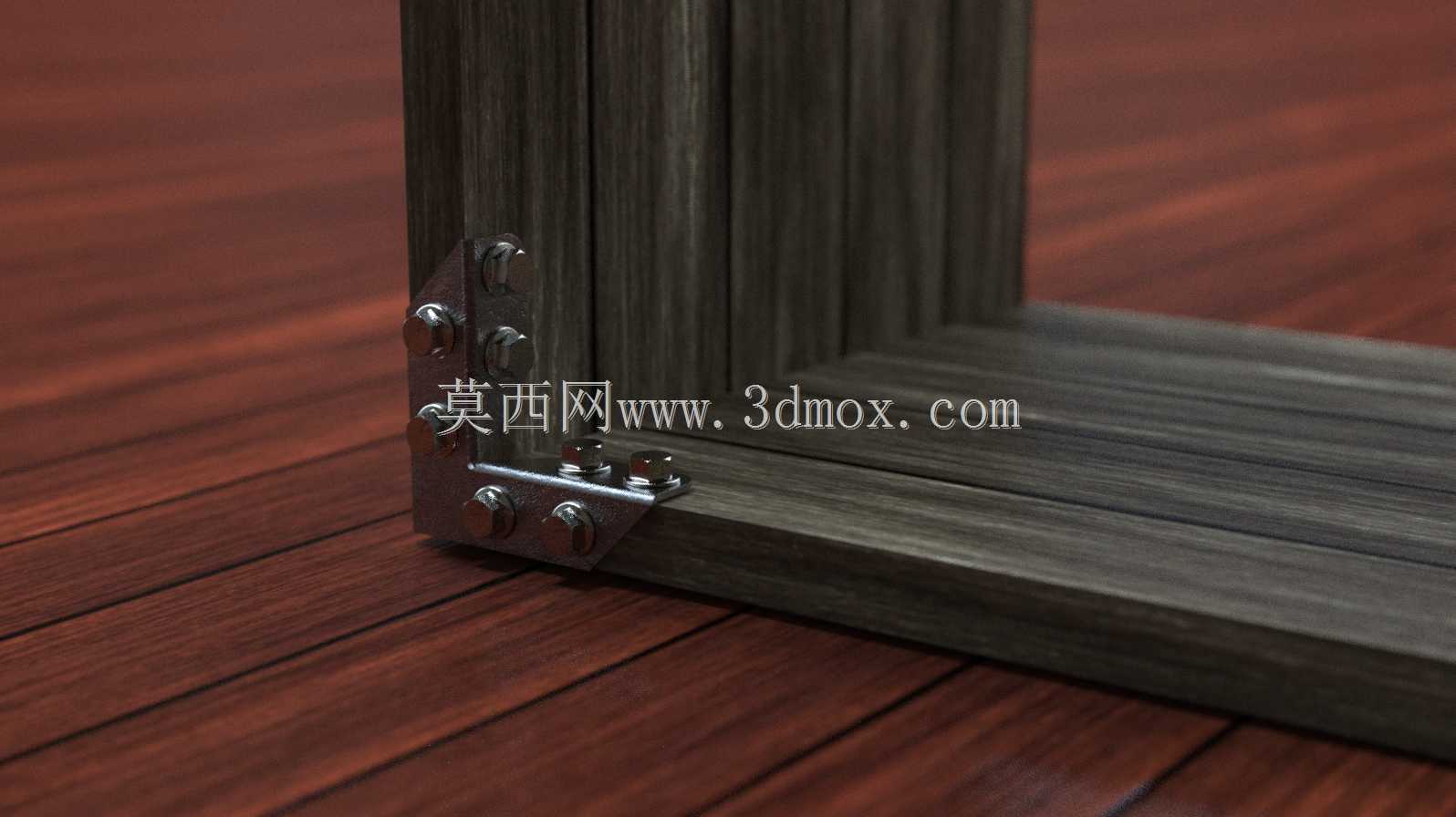

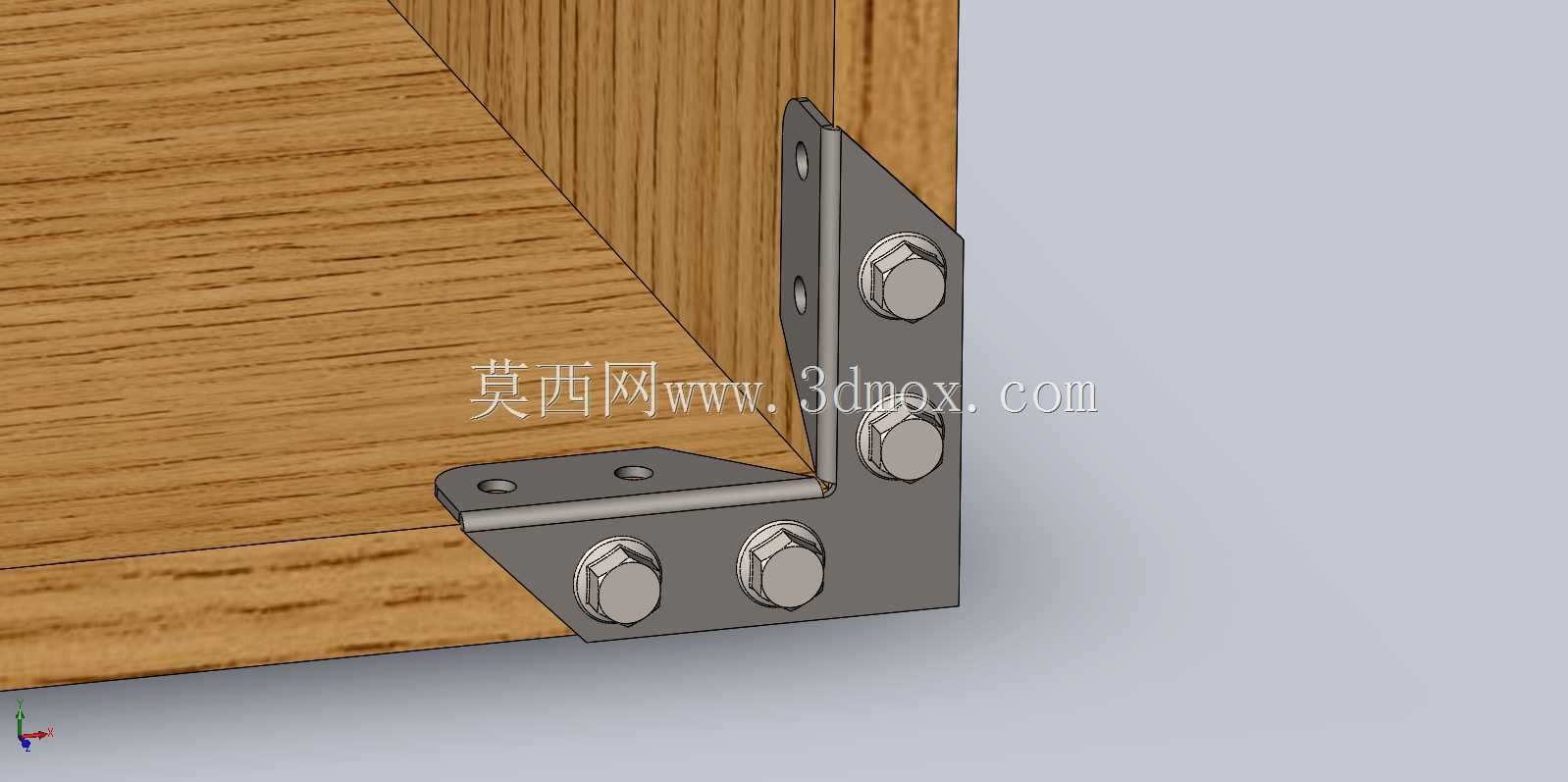

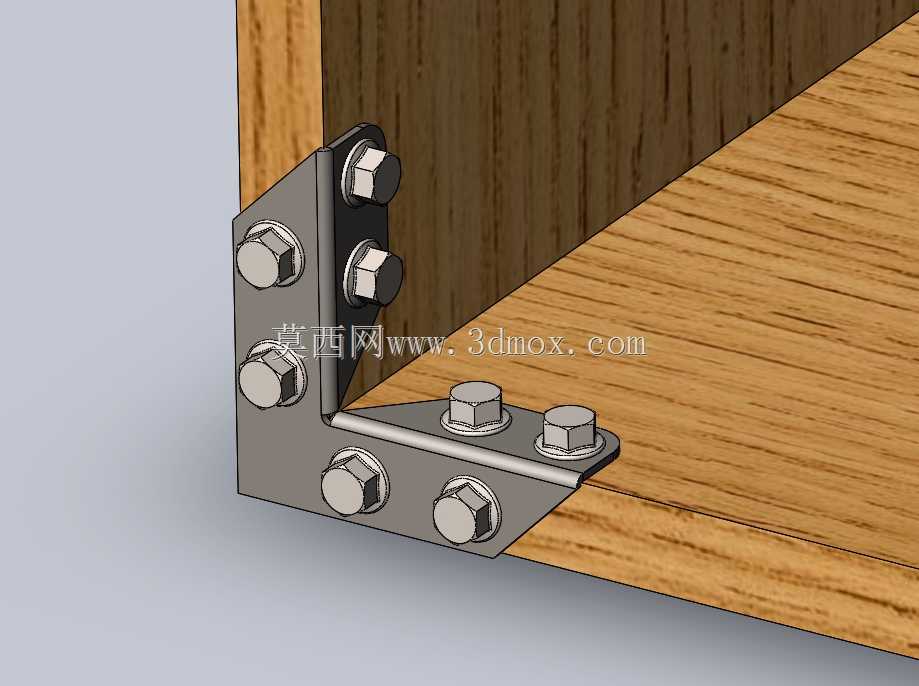

在日常的型材框架搭建、木质柜体组装、小型设备机架拼接场景里，角支架是承担垂直面连接载荷、抵消结构侧向形变的核心基础配件，这款L型角支架的设计完全围绕现场安装的实际工况做了细节优化，没有多余的冗余结构，每一处弯折和孔位都对应实际装配的需求。先从安装边界来看，支架的板面厚度控制在1.5毫米，这个厚度既不会因为过薄导致锁紧螺丝时板面翘曲变形，也不会因为过厚增加不必要的材料成本与整体重量，支架的两个垂直翼面尺寸分别为20毫米与60毫米，适配市面上绝大多数常规截面的工业铝型材、实木方条、空心金属方管的连接需求，不会出现翼面过宽超出型材安装面、或是过窄导致连接强度不足的问题。设计阶段首先考虑的是安装容错率，支架上的安装孔位做了适配M6规格紧固件的尺寸设计，孔位的排布避开了型材的槽道中心、木方的易开裂区域，现场施工时即使孔位存在1毫米以内的定位偏差，也能顺利穿入螺丝完成锁紧，不需要额外扩孔修正。支架的弯折处做了小半径的圆角过渡处理，没有尖锐的直角棱边，一方面避免安装时划伤操作人员，另一方面也消除了弯折处的应力集中点，在承受长期静载荷或是偶尔的冲击载荷时，不会从弯折根部出现断裂失效的情况。从实际用途出发，这款角支架既可以用在家具生产里的柜体侧板与层板的垂直连接，替代传统的榫卯结构降低组装难度，也可以用在小型自动化设备的外围护框架拼接上，快速完成铝型材的直角固定，甚至在户外的简易护栏、置物架搭建场景中，金属材质的支架也能提供足够的连接强度，抵消外力带来的结构晃动。不同于市面上部分偷减料的薄铁皮支架，这款支架的板面平整度控制较好，两个翼面的垂直公差控制在较小范围内，安装后不会出现两个被连接件存在角度偏差、需要强行掰正的情况，能有效降低现场装配的调整时间。在结构受力层面，支架的翼面与被连接件完全贴合后，螺丝锁紧产生的预紧力会均匀分布在整个接触面上，不会出现局部应力过大压坏木质基材、或是导致铝型材表面凹陷的问题，当框架承受垂直向下的载荷时，角支架能将垂直方向的力有效传导到相邻的支撑构件上，避免连接节点处出现应力集中导致的结构松脱。日常选型时，这类角支架不需要做额外的表面处理适配，常规的镀锌或是镀镍层就能满足多数室内场景的防锈需求，如果是户外高湿度场景使用，也可以搭配同规格的不锈钢材质版本，安装时只需要搭配对应规格的自攻螺丝或是螺栓螺母，不需要额外的定制加工件，就能快速完成直角结构的拼接固定，大幅提升现场组装的效率。
