木工直角定位辅助撑具结构设计

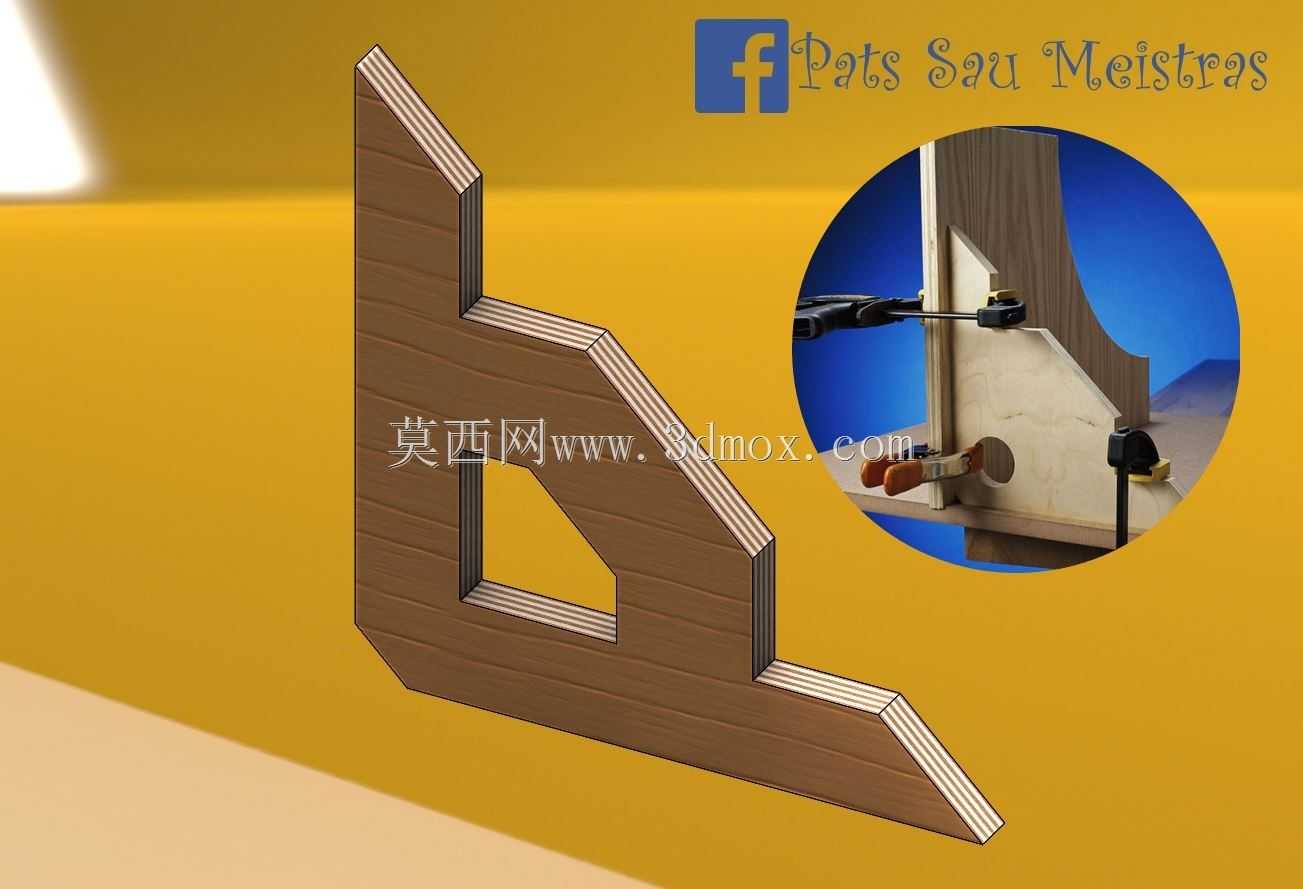

这款直角撑具主要面向木工拼接、柜体组装、框架粘接等需要保证90度垂直精度的作业场景，在实木家具制作、板式家具安装、木质框架胶合工序中，能够替代人工手扶定位，降低拼接过程中直角偏移的误差风险。日常作业里，工人进行两块板材直角拼接时，往往需要一手扶稳板材一手打钉或涂胶，很容易因为手部施力不稳导致拼接角度出现偏差，后续校正不仅费工，还可能出现板材开裂、胶缝不齐的问题，这款撑具就是针对这类痛点设计的定位辅助件。从结构设计来看，撑具整体采用层压木质板材加工成型，主体为L型直角支撑结构，内侧设置有镂空减重区域，在保证整体结构刚性的前提下降低自身重量，长时间手持操作也不会产生明显的负重感。支撑面做了多层叠压的封边处理，边缘平直度经过校准，两个贴合面的垂直公差控制在0.1mm以内，能够和待拼接的板材表面完全贴合，不会出现局部缝隙导致定位失准。撑具的两个臂长经过优化设计，长臂长度适配常规400mm以内的板材拼接定位，短臂长度满足窄边板材的定位需求，安装使用时不需要额外的固定基座，直接将撑具的两个内侧面贴紧待拼接板材的直角外侧，配合快速夹钳就可以完成锁紧固定，不会在板材表面留下压痕。设计过程中特意将撑具的外侧边缘做了倒角处理，避免操作过程中尖锐边角划伤工人手部，同时在支撑臂的受力位置做了加厚处理，即使夹钳施加较大的锁紧力，撑具也不会出现形变，能够长期保持直角精度。不同于金属材质的直角定位件，这款木质撑具和加工木材的硬度接近，不会在敲击校正板材位置时碰伤工件表面，尤其适合实木、免漆板这类对表面完整性要求较高的板材加工作业。在多工位批量组装作业中，这类撑具可以配合快速夹实现快速装夹，不需要反复测量角度，单工位的定位时间可以缩短60%以上，同时能够保证同批次工件的直角一致性，降低后续组装的适配难度。撑具的整体厚度适配常规夹钳的夹持行程，不需要额外加装垫块就可以直接夹持固定，镂空区域还可以方便工人观察内部胶缝的挤出情况，及时清理多余的粘接胶，避免胶液固化后影响工件外观。
