法兰钻孔专用分度定位夹具结构

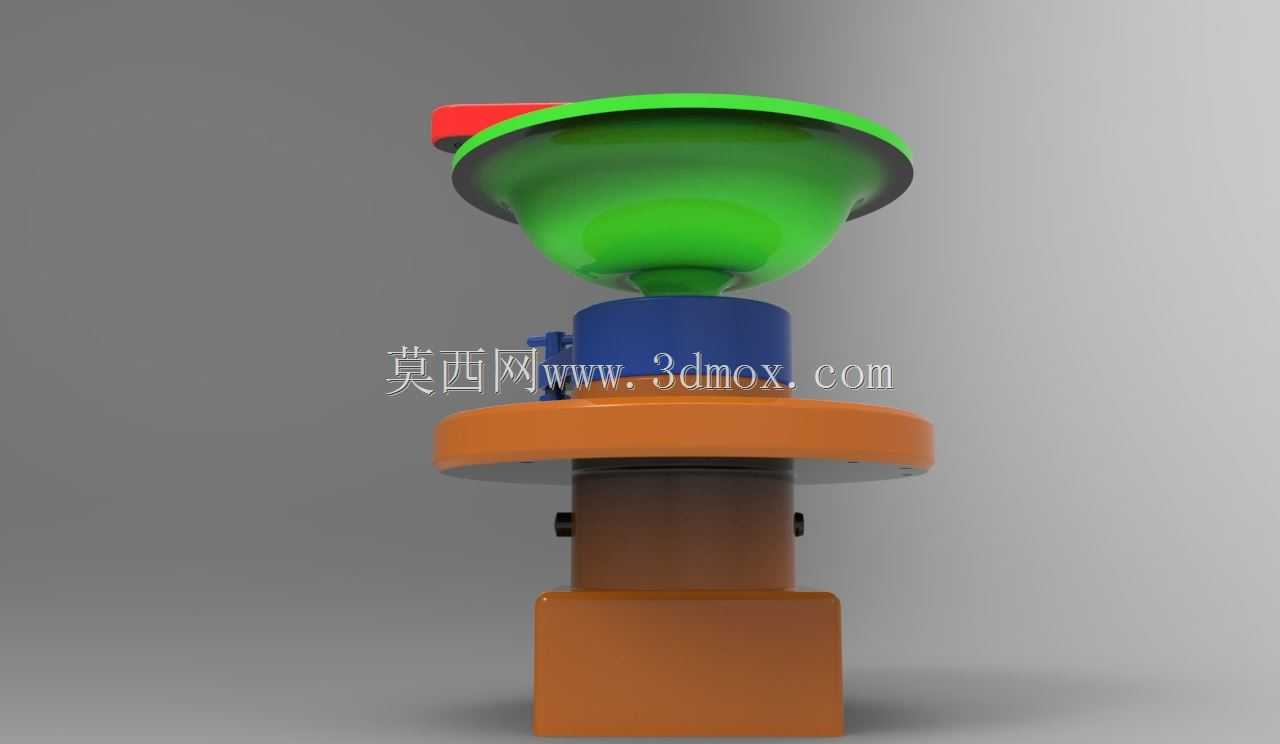

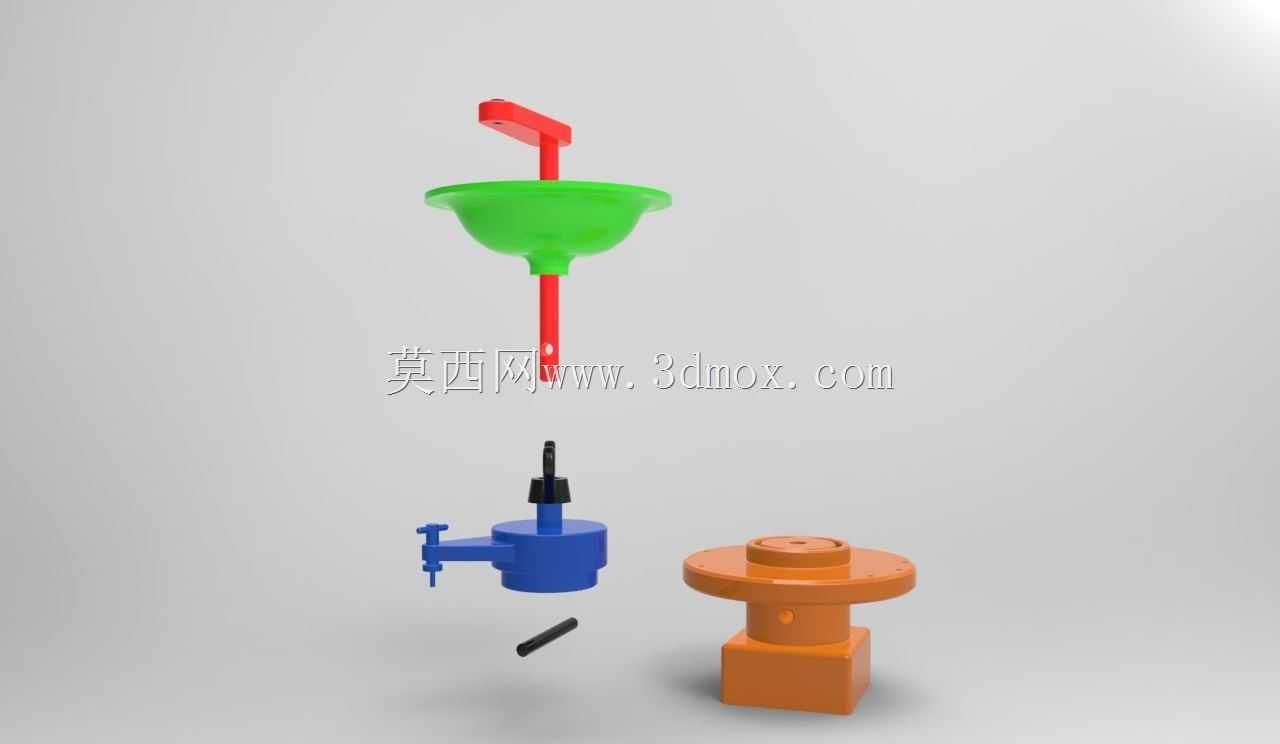

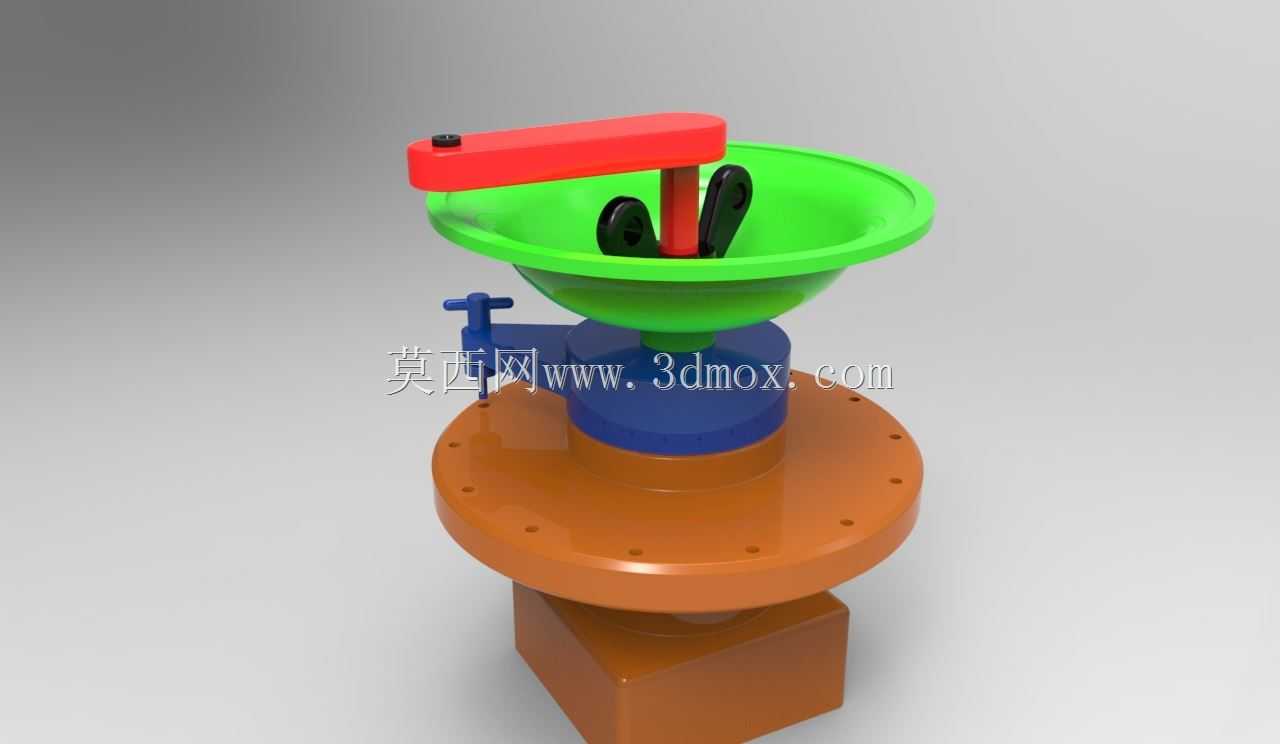

在法兰类盘状零件的钻削加工场景中，这类专用夹具主要承担工件装夹定位、分度转位的核心作用，适配中小批量法兰件的垂直钻孔工序，可直接安装在立式钻床、摇臂钻床的工作台面上，替代传统划线找正的装夹方式，大幅降低单件装夹的辅助耗时。整套夹具采用分层式结构设计，底部为带安装孔的圆形法兰底座，底座上的通孔沿圆周均布，可通过T型螺栓与机床工作台的T型槽配合固定，安装边界可适配多数常规中小型钻床的工作台面尺寸，无需额外改造工作台结构。底座上方设置可转动的分度承载部，也就是结构中的蓝色部件，该部件与底座之间通过回转配合实现周向分度转动，配合锁紧机构可在钻孔工位实现可靠锁止，避免钻削过程中出现工件移位导致孔位超差。承载部上方为工件放置区域，绿色的碗状定位结构可适配不同内径的法兰毛坯，工件放置到位后，通过顶部的红色压杆配合锁紧螺钉实现轴向压紧，压杆的压紧力可通过侧方的蓝色手柄式翼形螺栓调节，适配不同壁厚的法兰工件装夹需求，装夹过程无需额外搭配扳手类工具，操作人员手动即可完成锁紧与松脱操作。设计过程中特意将夹具的运动部件做了分区设置，固定部分为底座与顶部压紧组件，转动部分为中间承载段与工件定位结构，仅需转动中间蓝色段即可完成不同孔位的分度切换，无需松脱顶部的压紧机构，减少了重复装夹的找正误差。夹具的定位面与压紧面均做了避让设计，钻孔过程中钻头可直接穿过法兰工件的待加工孔位，不会与夹具本体发生干涉，同时承载部的排屑空间充足，钻削产生的铁屑可顺着绿色定位结构的斜面滑落，不会堆积在定位配合面影响装夹精度。整套夹具的结构没有复杂的传动组件，加工制造成本可控，日常维护仅需定期在回转配合面加注润滑脂即可，对操作人员的技能要求较低，经过简单培训即可完成装夹、分度、钻孔的全流程操作，相比通用型三爪卡盘装夹法兰工件，孔位的位置度精度更稳定，同时装夹效率提升明显，适合燃气轮机配套法兰、管道连接法兰等盘类零件的钻孔工序使用，可有效降低操作人员的劳动强度，避免装夹过程中工件脱落的安全隐患。
