汽车制动器托架加工专用工装夹具

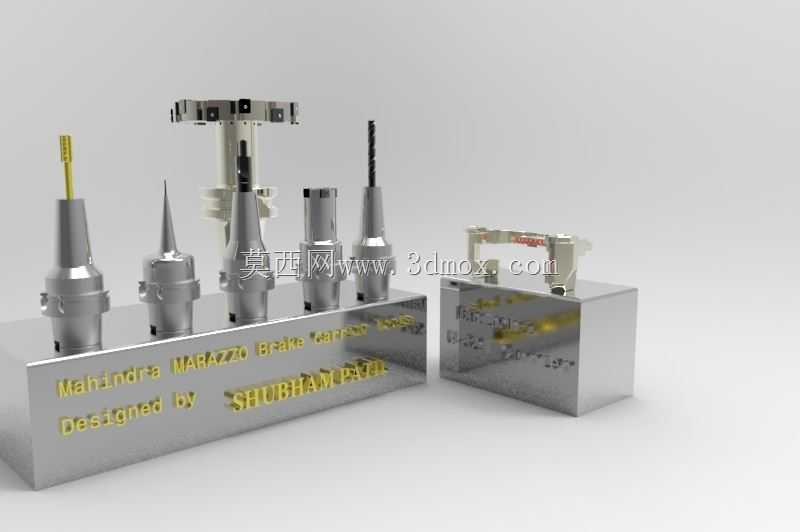

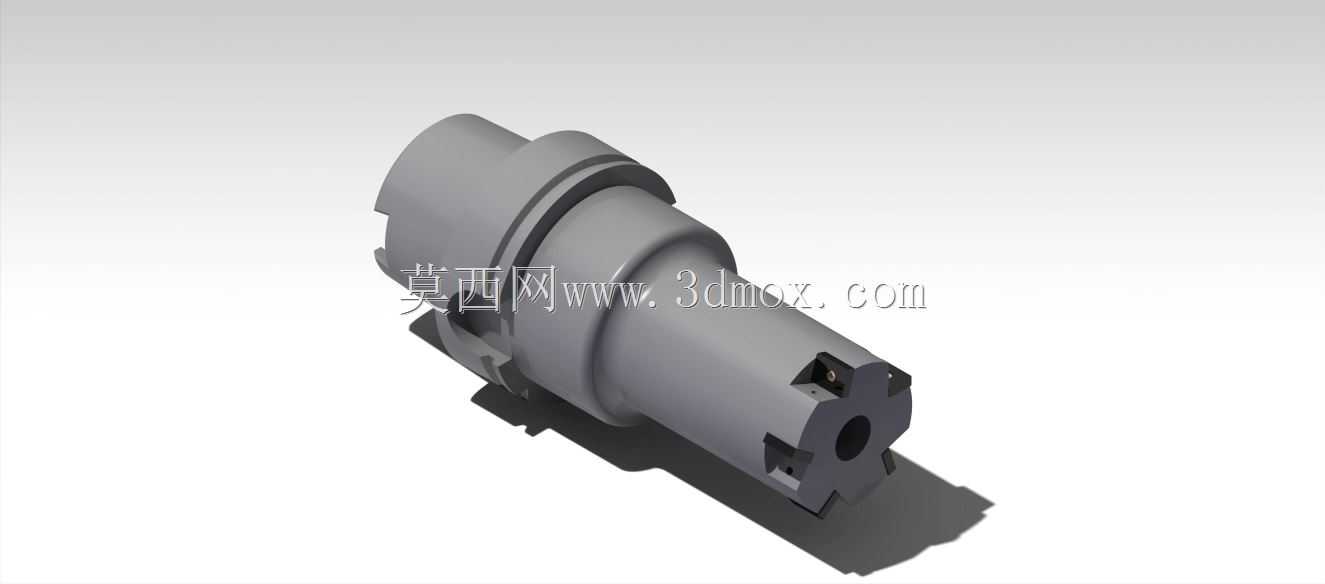

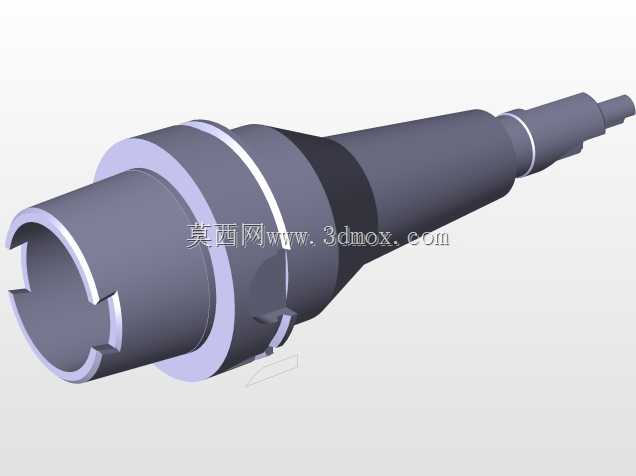

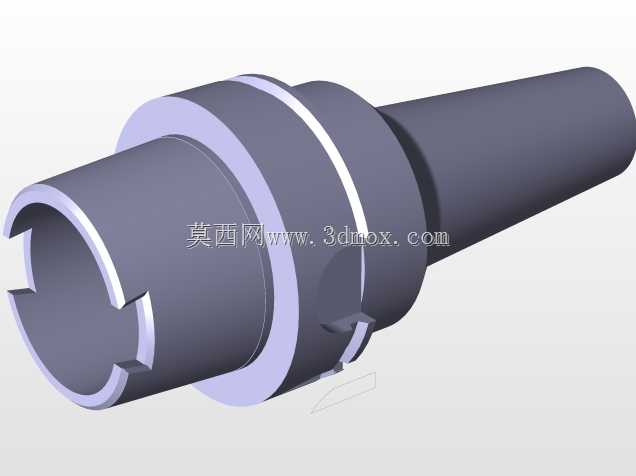

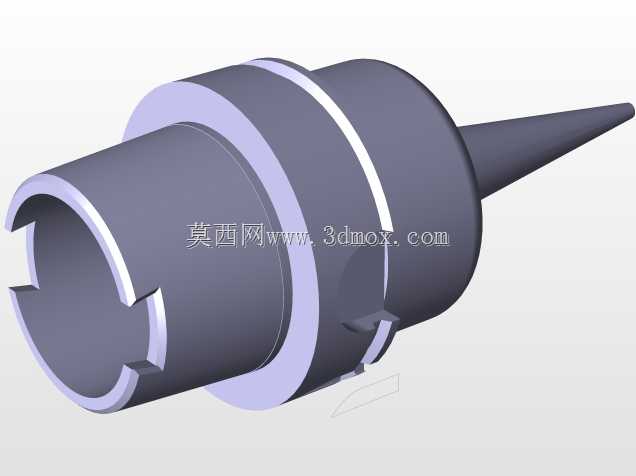

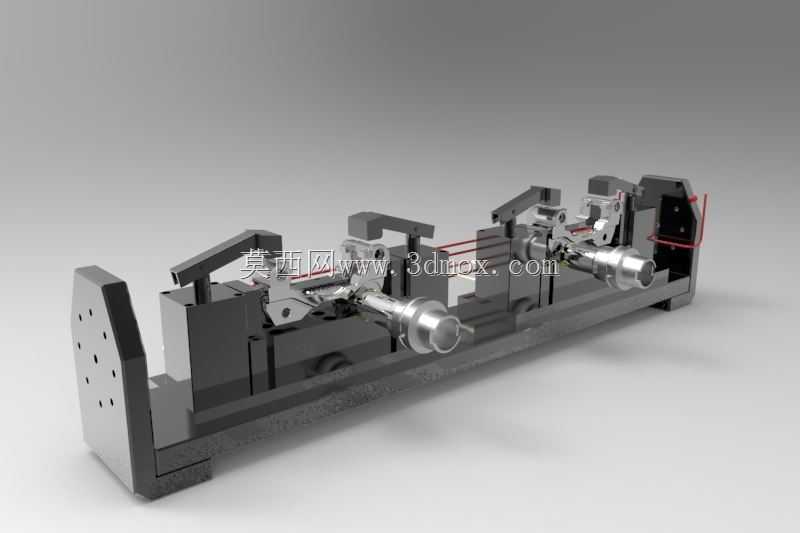

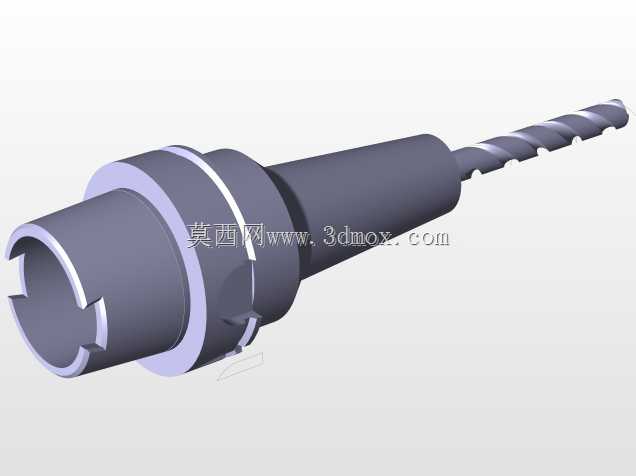

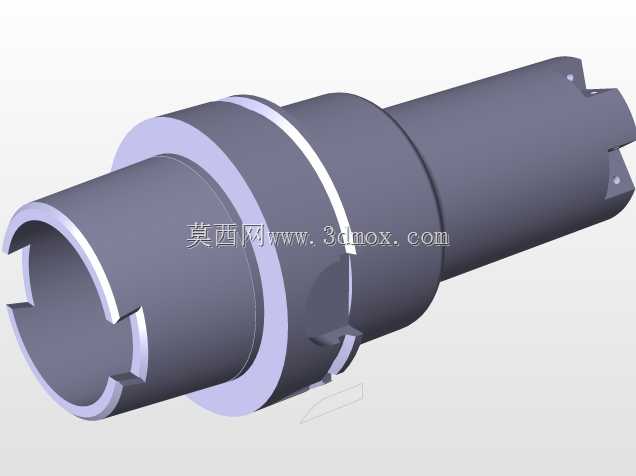

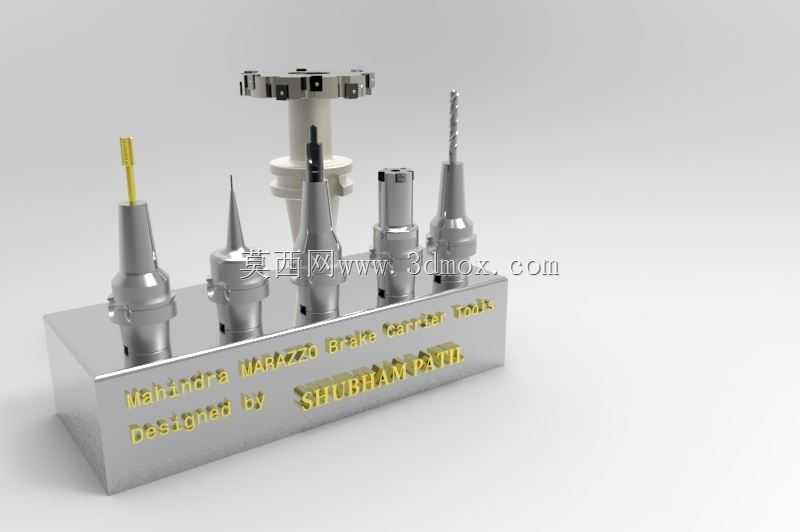

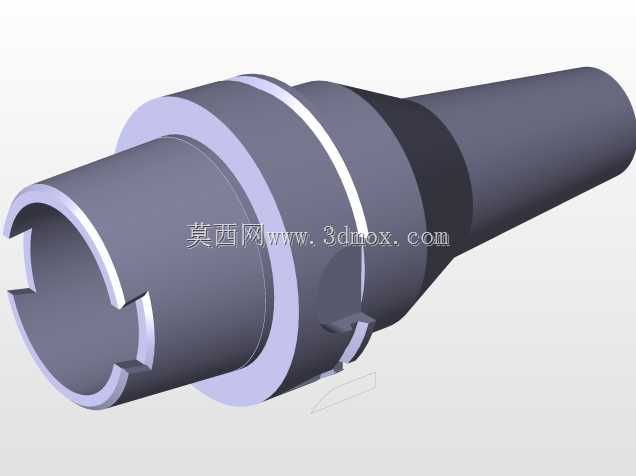

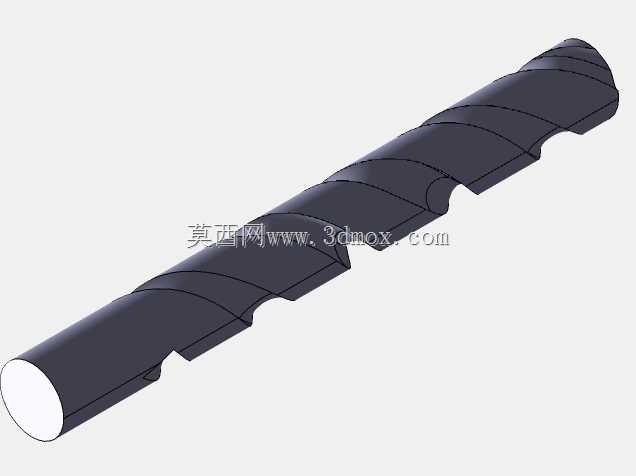

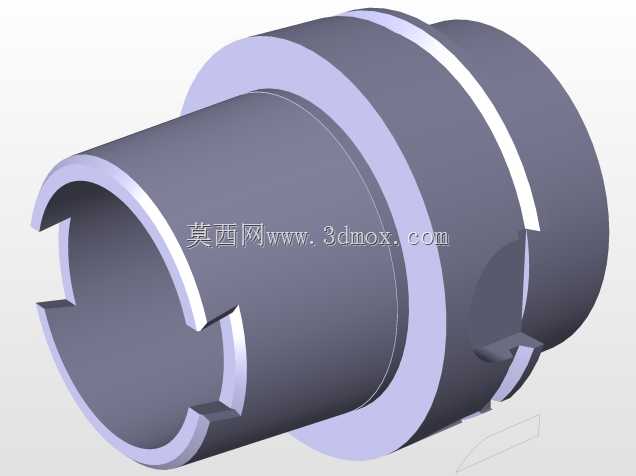

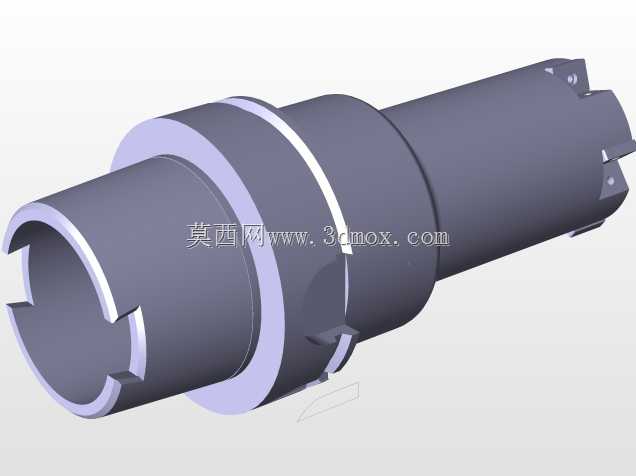

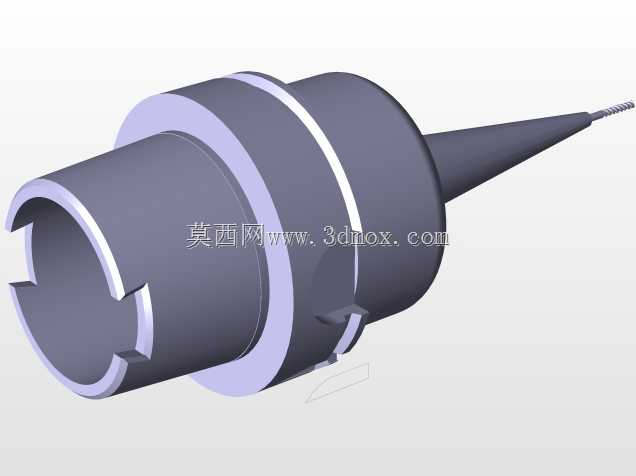

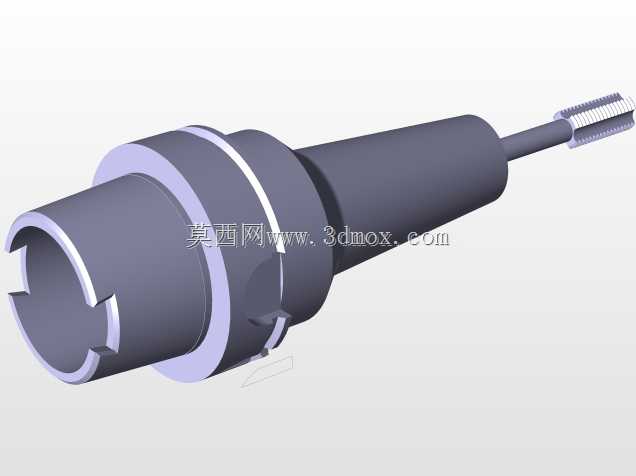

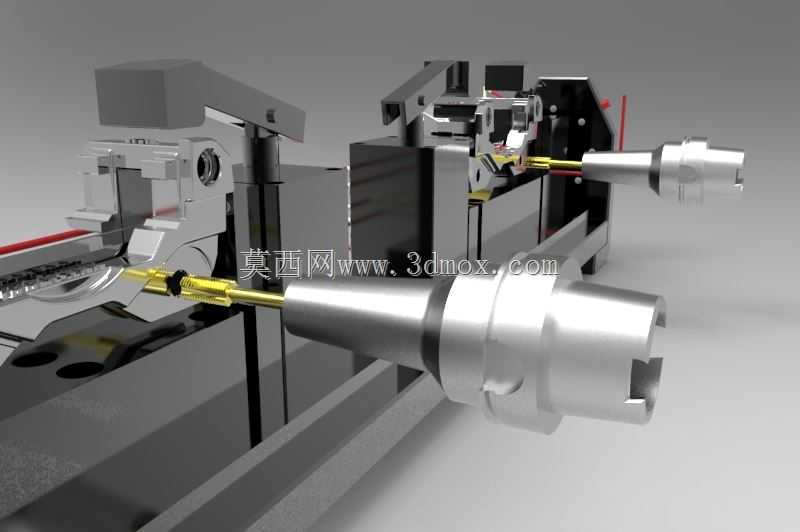

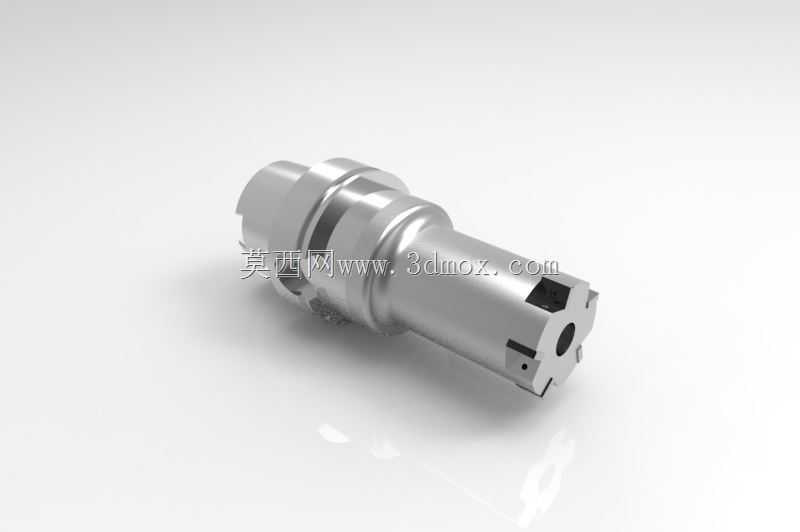

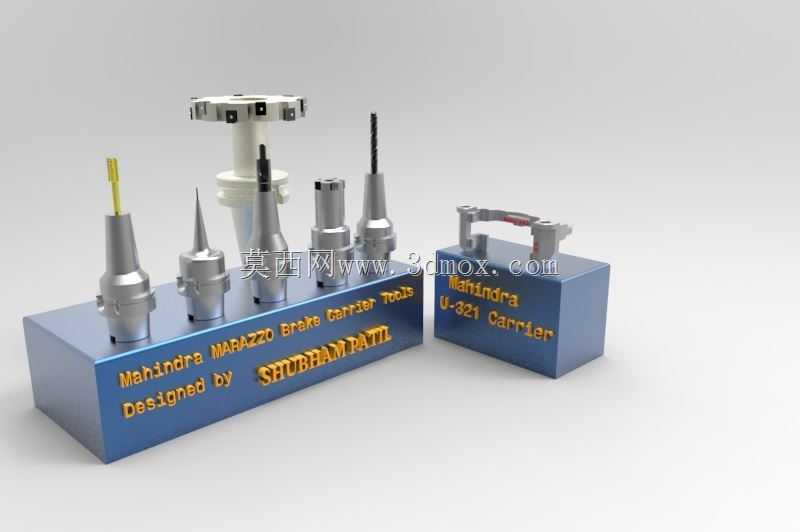

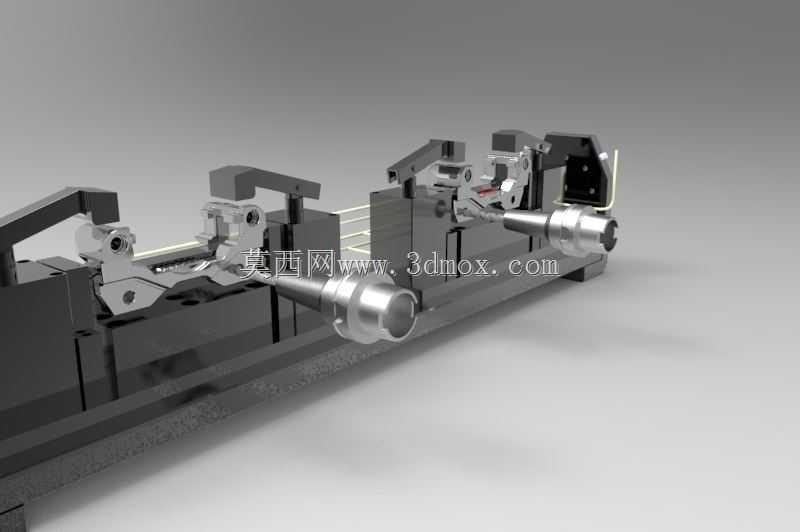

这套加工工装主要面向汽车制动系统零部件的机加工工序，针对制动器托架这类异形结构件的装夹定位需求开发，适配立式加工中心的BT标准刀柄接口，可直接安装在机床主轴锥孔内完成多工序加工切换。整套工装分为刀座排布区与工件定位装夹区两部分，刀座区采用一体化蓝色钢制基座，表面做硬质氧化耐磨处理，基座上按照加工工序顺序排布了6组不同功能的刀柄安装位，分别对应粗铣、精铣、钻孔、铰孔、倒角、攻丝的加工刀具，每处刀柄位都设置了定位销与锁紧螺孔，保证刀具装夹后的径向跳动控制在0.005mm以内，避免加工过程中出现振刀影响托架安装面的平面度。工件装夹区采用分体式定位基座，针对马欣达U321车型的制动器托架外形做了仿形定位槽，定位面贴合托架的铸造毛坯基准面，配合液压夹紧机构实现快速装夹，装夹过程无需人工反复找正，单次装夹即可完成托架安装孔、制动卡钳配合面、管路固定位的全部加工内容，相比传统通用台钳装夹的方式，可将单工件装夹辅助时间压缩70%以上。设计过程中优先考虑了加工排屑与操作空间的平衡，刀座之间预留了12mm的排屑间隙，加工产生的铁屑可顺着基座表面的斜槽直接排入机床排屑器，不会堆积在刀柄定位位置影响装夹精度；工件装夹位的两侧预留了足够的刀具进刀空间，加工托架侧面的安装孔时不会出现刀柄与夹具干涉的问题。基座底部设置了标准的机床工作台T型槽安装位，可直接固定在行程800mm以上的立式加工中心工作台上，安装后整体高度不超过320mm，不会超出机床Z轴的安全行程范围，适配多数主流加工中心的加工空间。夹具的夹紧力采用分级可调设计，针对托架毛坯件与半精加工件可切换不同夹紧压力，避免夹紧力过大导致薄壁的托架部位出现变形，保证加工完成后的制动器托架形位公差满足整车装配要求，制动卡钳安装面的平行度可控制在0.02mm以内，安装孔的位置度偏差不超过0.015mm，完全满足汽车制动系统零部件的加工精度要求。
