多工位工件定位检测工装夹具

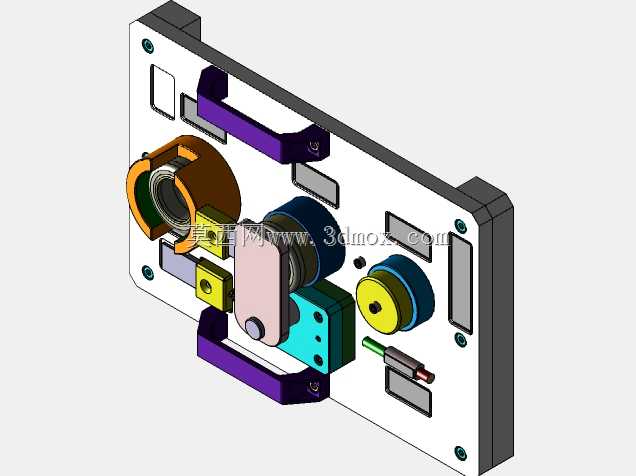

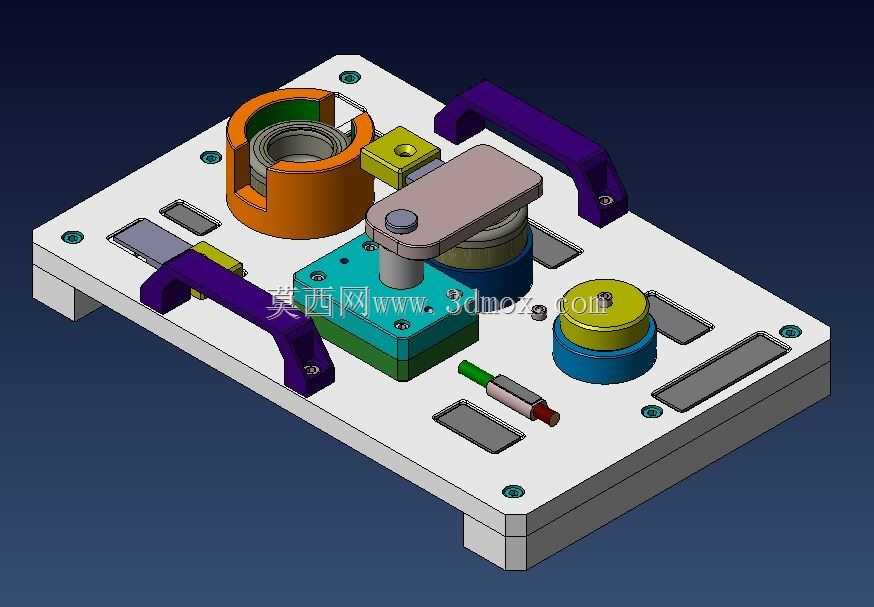

这套工装主要应用在精密零部件的工序间检测、预装定位环节，常见于机加工车间的终检工位、小型组件的预装工位，用来替代人工手持工件完成形位公差检测、小部件压装前的定位固定，避免人工装夹带来的定位偏差，也能降低检测过程中工件磕碰划伤的概率。从结构布局来看，底板采用带支脚的平板式设计，四个支脚将工装整体抬离工作台面，既可以避让工作台面的杂物、残留切屑，也能给底部走线、预留检测传感器安装空间留出余量，底板上的沉头安装孔可以直接通过内六角螺栓固定在检测台或者装配工作台面上，安装边界规整，不需要额外做适配改造就能适配多数标准工作台的T型槽间距。

设计上采用多工位并行布局，不同的定位模块对应不同的装夹需求：橙色带开口的环形定位座用来承放带外圆特征的筒状工件，开口结构方便操作人员取放工件，也能避让工件侧面的凸台特征，避免装夹干涉；中部的偏心压块结构采用快速压紧设计，压头下方带软质垫层，压紧过程中不会刮伤工件表面，转动压臂就能完成锁紧与松开，单步操作即可完成工件固定，适合高频次的装夹作业；蓝绿配色的阶梯定位台用来放置带台阶特征的块状工件，台面上的定位销可以对准工件的工艺孔，实现X、Y两个方向的完全定位，不需要额外调整位置；黄蓝叠层的圆柱定位座针对小尺寸轴类、盘类工件设计，同轴度精度控制在装配要求范围内，能保证检测时工件的基准与检测设备基准重合。

两侧的紫色把手采用圆弧过渡的工程塑料材质，通过螺栓固定在底板两侧，当需要挪动工装、切换工位时，操作人员可以直接握持把手搬运，不需要触碰底板上的定位模块，避免搬运过程中碰歪定位元件影响精度；底板上分布的多个矩形沉槽用来收纳小型待装配件、检测用的塞规或者垫片，减少作业过程中工具散落的情况，也能避免小零件滚落丢失；前端的红绿配色的小型柱塞式定位件用来辅助定位细长杆类零件，侧向的顶丝可以锁紧杆件位置，适配不同直径的杆件装夹需求。

整套工装的定位元件都采用模块化设计，每个定位模块都通过独立的螺栓固定在底板上，当后续产品迭代、工件尺寸变更时，只需要更换对应的定位模块，不需要重新加工整个底板，能降低工装改造成本，缩短换型调整的时间。所有定位面的高度都经过统一配磨，保证各个工位的工件基准面处于同一高度区间，适配检测设备的焦距或者压装机构的行程范围，不需要针对每个工位单独调整设备参数。
