简易机用台钳装夹工装结构设计

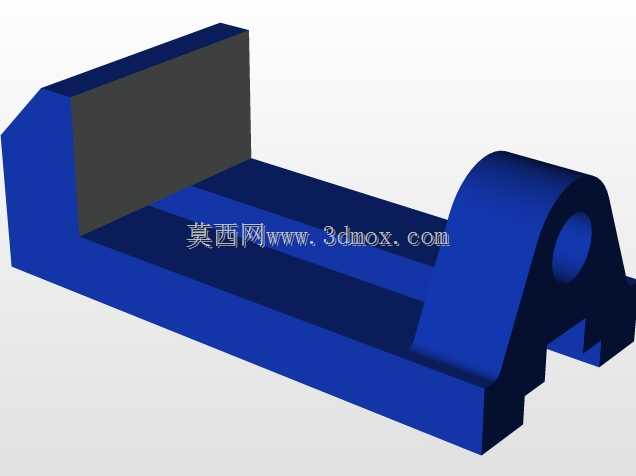

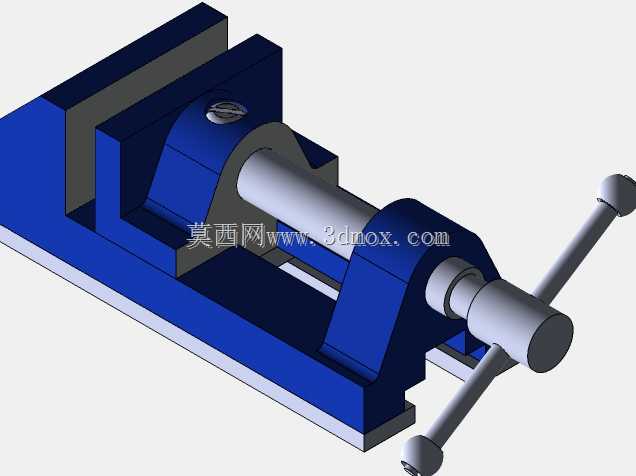

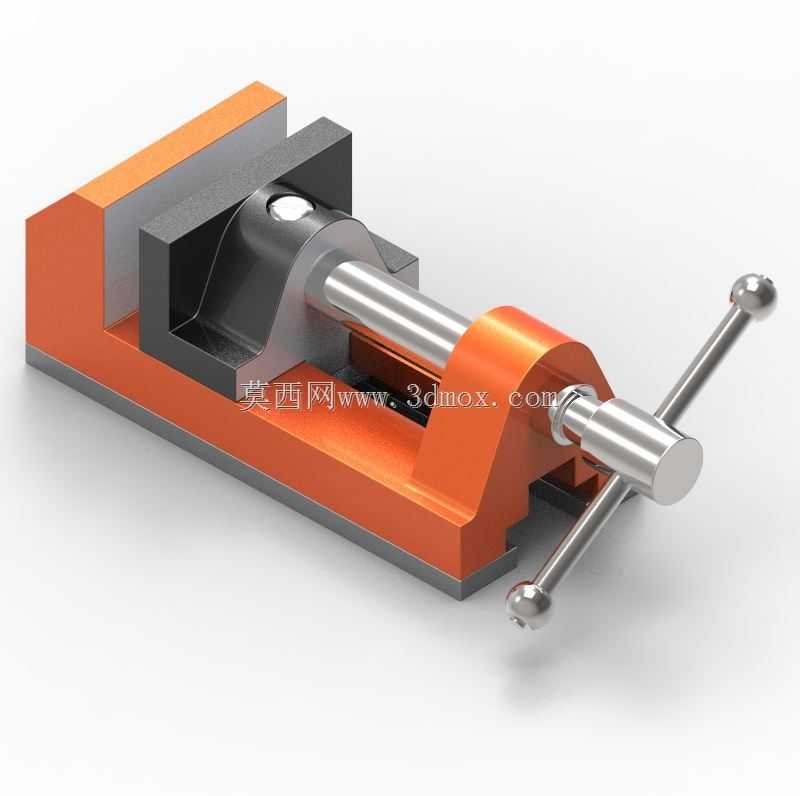

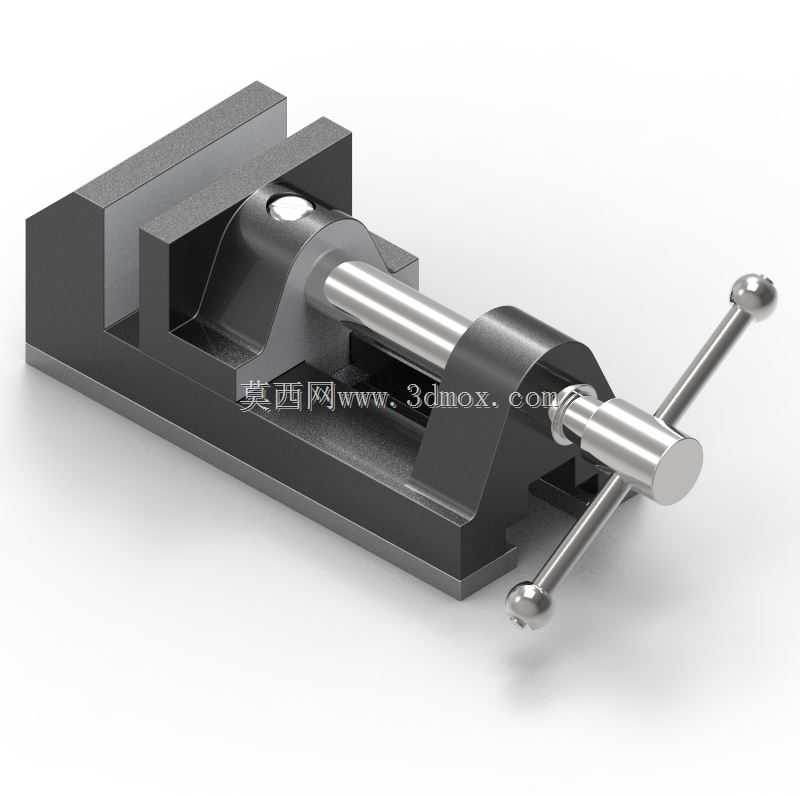

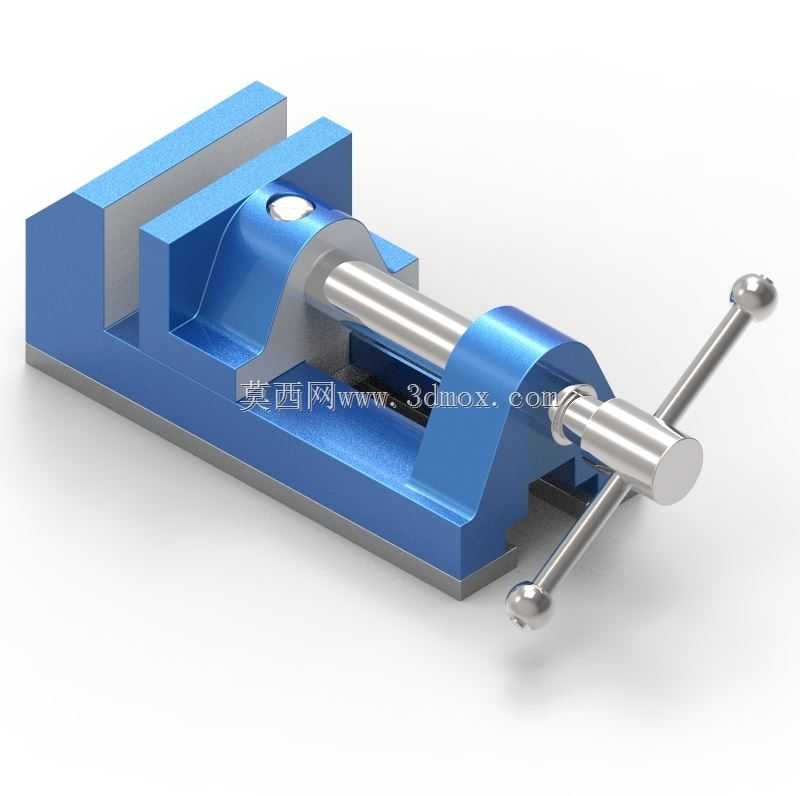

这款简易台钳是面向小型机加工工位、钳工修配场景设计的手动夹紧工装，整体采用分体式模块化结构，核心依靠梯形螺纹副实现夹紧动作，活动钳身沿固定钳身的导向槽做直线往复运动，可适配不同尺寸的小型工件装夹需求。从实际应用场景来看，这类台钳常安装在钻床工作台、小型铣床台面、钳工修配台面上，用来夹持小型金属件、塑料样件完成钻孔、轻铣、锉修、攻丝等工序，相比重型机用虎钳，它的结构更紧凑，占用工作台安装面积更小，适合小批量试制、教学实训、维修工位的轻负载装夹作业。

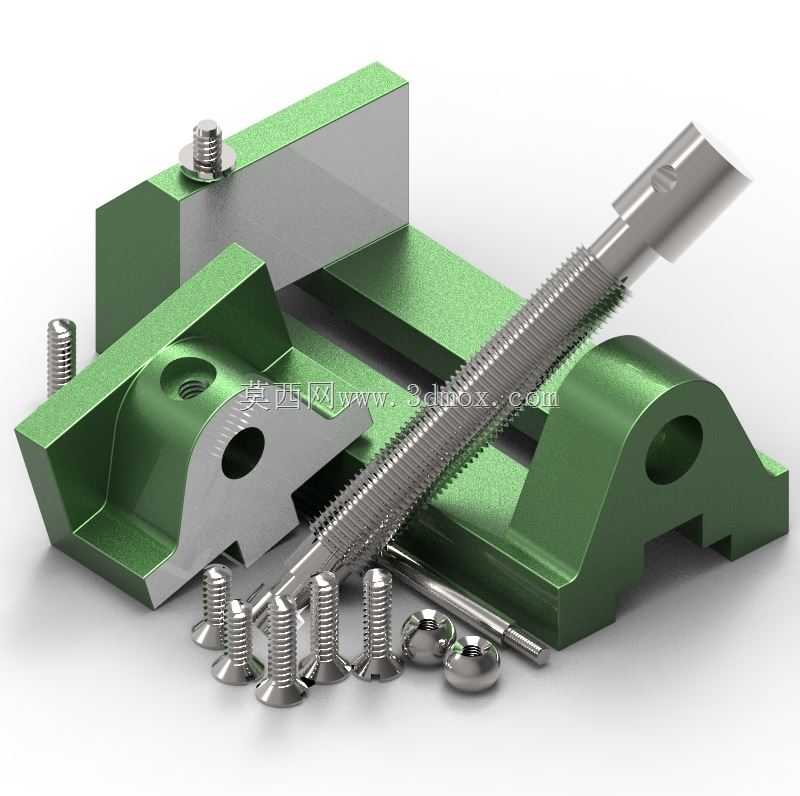

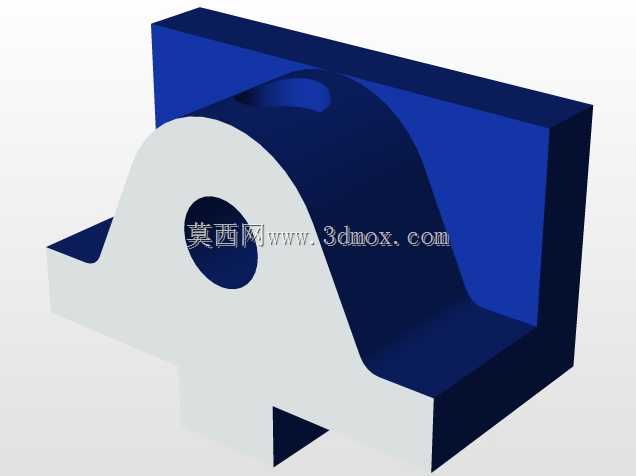

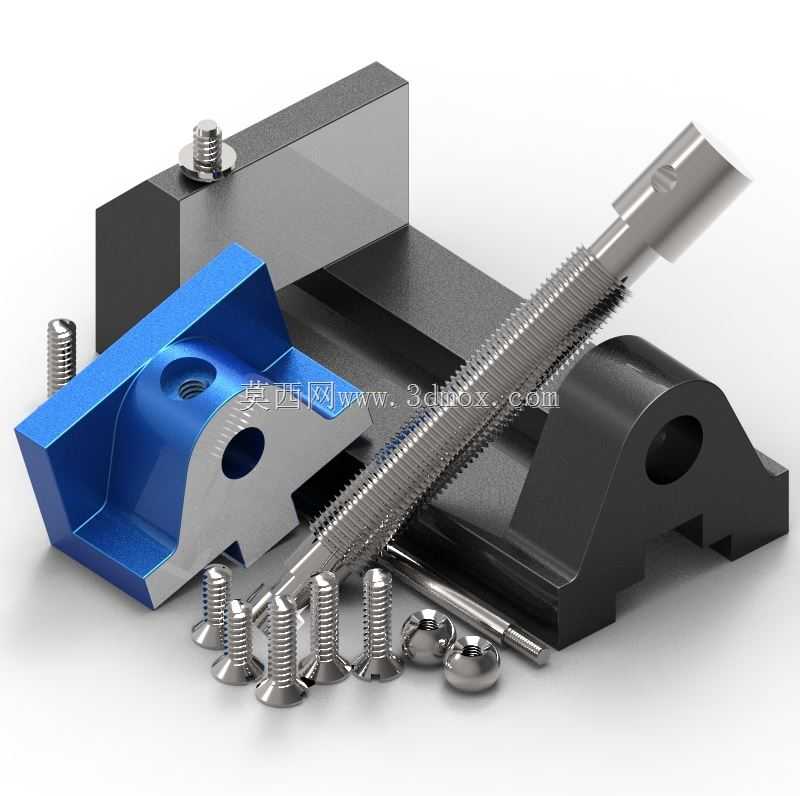

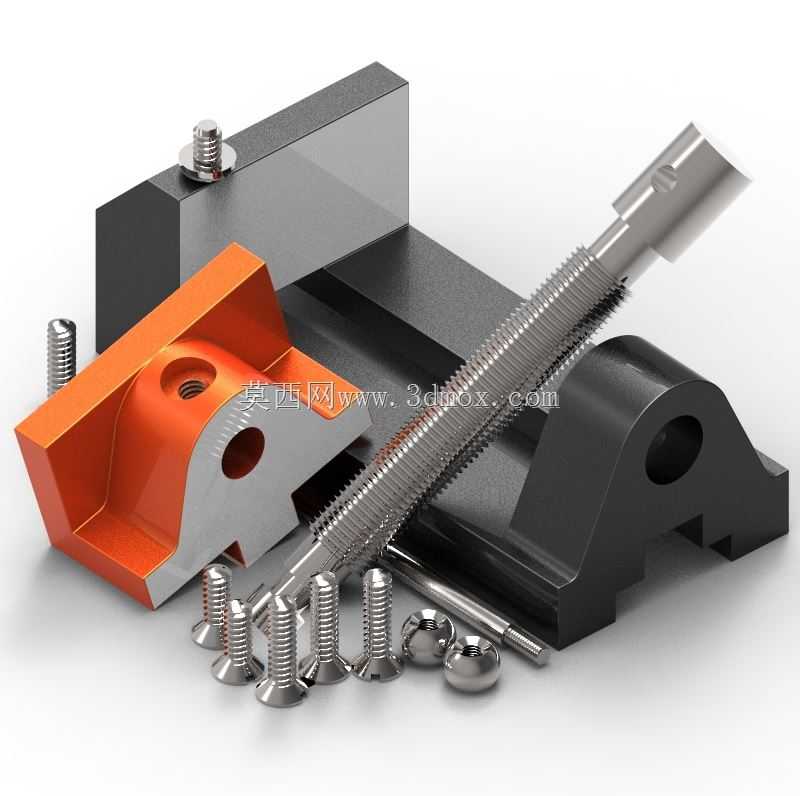

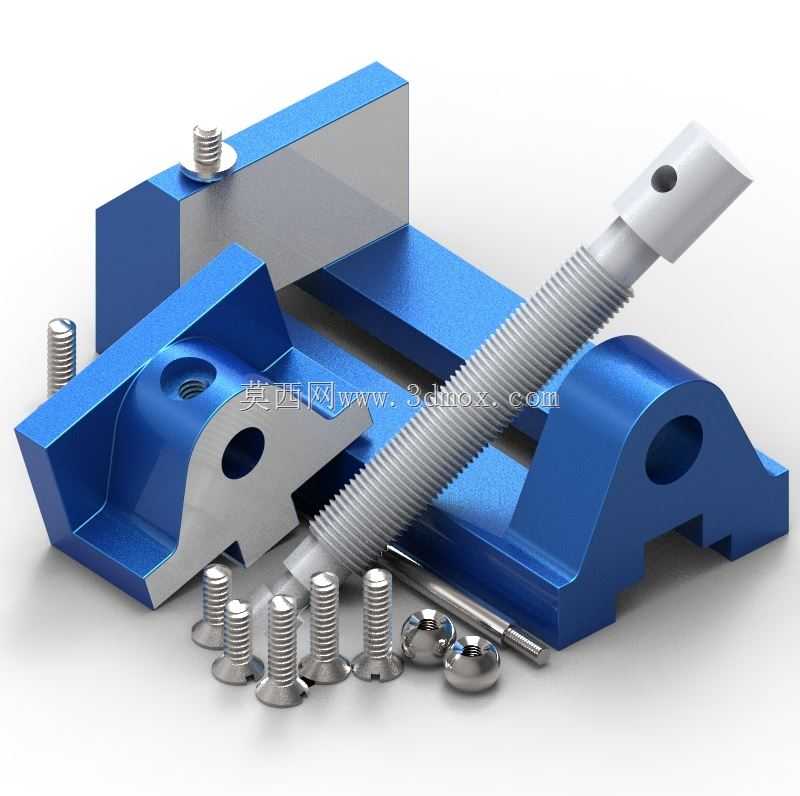

设计上优先考虑了装夹的稳定性与拆装便捷性，固定钳身底部设置了标准的安装沉孔，可通过T型螺栓直接固定在带T型槽的工作台面上，安装边界预留了足够的螺栓操作空间，不会出现扳手干涉的问题。活动钳身与固定钳身的配合面采用了矩形导向结构，配合间隙可通过侧边的调节螺钉进行微调，长期使用出现磨损后无需整体更换构件，仅需调整间隙即可保证装夹精度，降低了工装的维护成本。夹紧螺杆的端部设置了防滑转动手柄，操作时无需额外配套扳手，手动即可施加足够的夹紧力，螺杆与活动钳身的连接部位采用了浮动连接结构，夹紧过程中活动钳身不会随螺杆转动，保证钳口面始终与工件表面平行贴合，避免装夹时工件翘起偏移。

钳口部位预留了可更换钳口板的安装螺孔，标配的平钳口板表面加工有细密的防滑齿纹，针对不同材质的工件，还可更换软质钳口板，避免装夹时夹伤工件已加工表面。整套结构的所有连接紧固件均采用标准内六角或外六角螺丝，零部件通用化程度高，备件采购替换十分方便。从尺寸边界来看，这款台钳的最大开口距离适配常规小型工件的装夹需求，整体高度控制在合理范围内，安装后不会超出机床的主轴行程下限，在钻床上使用时可保证钻头有足够的进给行程，不会出现钳身与主轴干涉的情况。

结构设计上没有冗余的复杂构件，所有受力部位都做了加厚处理，固定钳身的底座与导向部位采用一体化结构，避免了拼接结构带来的刚性不足问题，夹紧时受力均匀，不会出现钳身变形导致的装夹松动。传动螺杆采用了大导程梯形螺纹，不仅传动效率高，还具备良好的自锁性能，夹紧后不会因为加工过程中的振动导致松脱，保证作业过程中的装夹可靠性。
