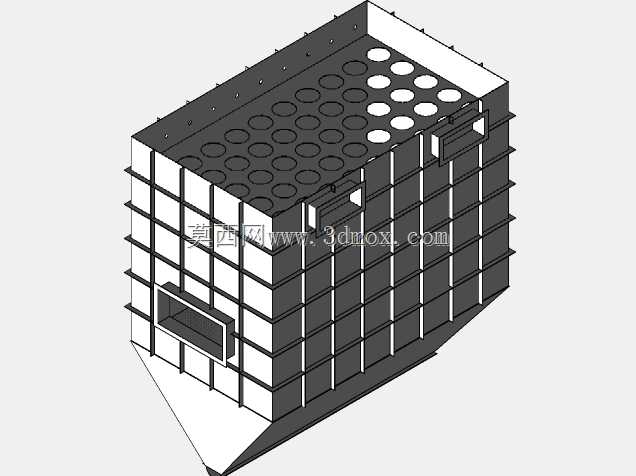

小型无框架袋式除尘装置结构设计

在中小型机加工车间、粉体分装工位、小型建材加工点这类产尘点分散、单点位产尘量不大的作业场景中，大型集中式除尘系统往往存在管路铺设成本高、风量匹配冗余、运维覆盖难度大的问题，这类紧凑型袋式除尘装置刚好适配这类分散式产尘点位的粉尘治理需求，可直接就近布置在产尘设备旁侧，无需搭建长距离除尘管路，大幅降低现场安装的改造成本。该装置采用无框架滤袋布置结构，摒弃了传统袋式除尘器内部的金属滤袋支撑架，单组滤袋配套150mm规格的过滤器，直接通过顶部吊杆完成滤袋的悬挂固定，吊杆配套硒5英寸标准连接件，安装时无需在设备内部焊接大量支撑筋板，既减少了设备内部的积尘死角，也降低了设备整体的自重，方便现场根据工位调整进行移位布置。设备配套的1英寸硒阀门可直接对接同规格的除尘管道，管道接口采用标准英制尺寸，可直接与车间现有常规1英寸除尘支管对接，无需额外制作变径接头，现场安装时仅需核对接口密封面的平整度，搭配常规密封垫片即可完成管路连接，大幅缩短现场安装的调试周期。外形尺寸控制在2米长、1.25米宽、1.25米高的紧凑范围内，安装时仅需预留设备侧边0.6米的检修空间即可满足日常滤袋更换、阀门维护的操作需求，无需占用大面积的车间场地，甚至可直接架设在小型产尘设备的顶部支架上，进一步节省地面作业空间。设计过程中优先考虑了滤袋更换的便捷性，设备侧部设置可快拆的检修门，更换滤袋时无需拆除顶部管路，仅需打开侧门松开吊杆的固定锁扣即可抽出旧滤袋，整个更换过程单人即可在十分钟内完成，无需额外吊装设备配合。设备内部的气流路径采用下进上出的走向，含尘气流从侧下部的管道接口进入设备腔体后，流速自然降低，大颗粒粉尘直接沉降到设备底部的集尘区，细颗粒粉尘随气流上升附着在滤袋外表面，过滤后的洁净气流从顶部排出，既避免了高流速气流直接冲刷滤袋造成的滤袋过早磨损，也减少了滤袋表面的二次扬尘问题。针对小型作业场景的运维特点，设备底部的集尘区采用抽拉式集尘盒设计，清理积尘时仅需抽出集尘盒即可完成清灰，无需打开设备主腔体，日常运维的操作门槛极低，无需专业运维人员即可完成日常的清灰与检查工作。
