铝合金开口型圆管夹紧固定支架结构

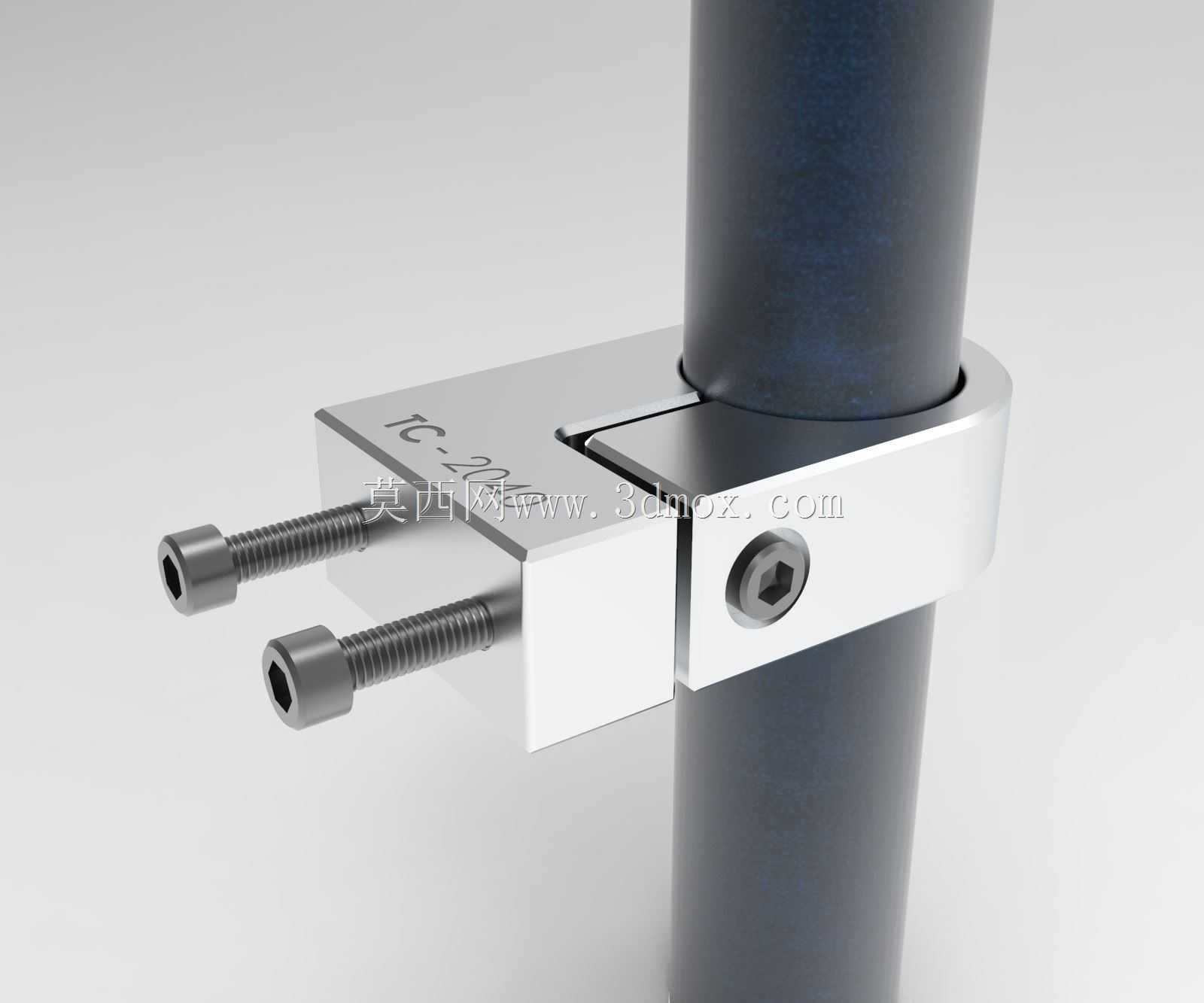

这款夹紧固定件主要用于工业流水线型材框架、检测设备操作台、物料输送线旁的杆件安装场景，日常作业中常用来固定光轴、传感器安装杆、小型导料杆、气路管线排布的支撑圆管，替代传统的焊接抱箍结构，不需要在型材或安装基面做焊接预处理，拆装调整时仅需操作侧部的锁紧螺丝即可完成松紧调节，适配现场频繁调整杆件位置、角度的工位需求。

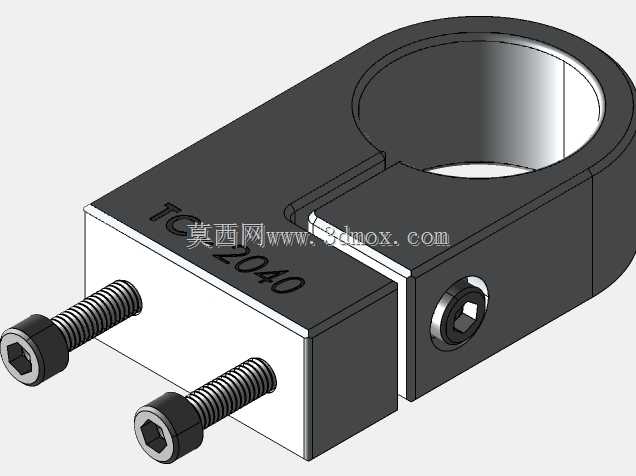

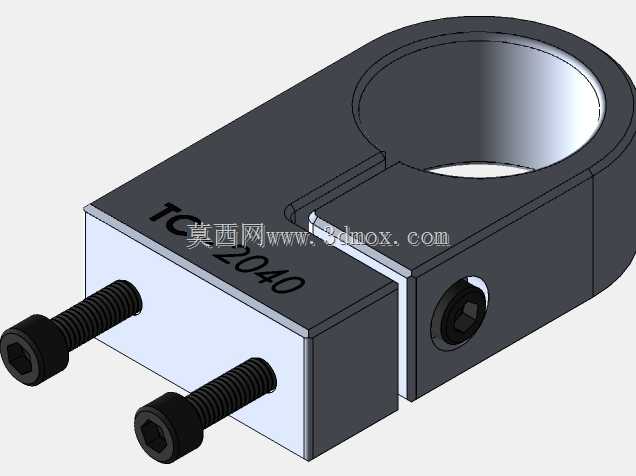

从结构设计来看，主体采用开口式弹性夹装结构，上部为整圆夹持孔，下部开设贯通式收缩缝，侧部配置内六角锁紧螺丝，拧紧螺丝时收缩缝产生弹性形变，抱紧穿过夹持孔的圆管，不会对管件表面造成压痕损伤，同时能提供足够的锁紧摩擦力，避免杆件受载后出现滑移、转动的问题。下部伸出的两个平行安装耳上预留了通孔，配套的两个外六角螺丝可直接穿过安装孔，将整个夹座固定在铝型材端面、设备安装板或者工作台立面上，安装时不需要额外加工沉孔，普通内六角扳手、十字螺丝刀即可完成装配作业，适配现场快速组装的需求。

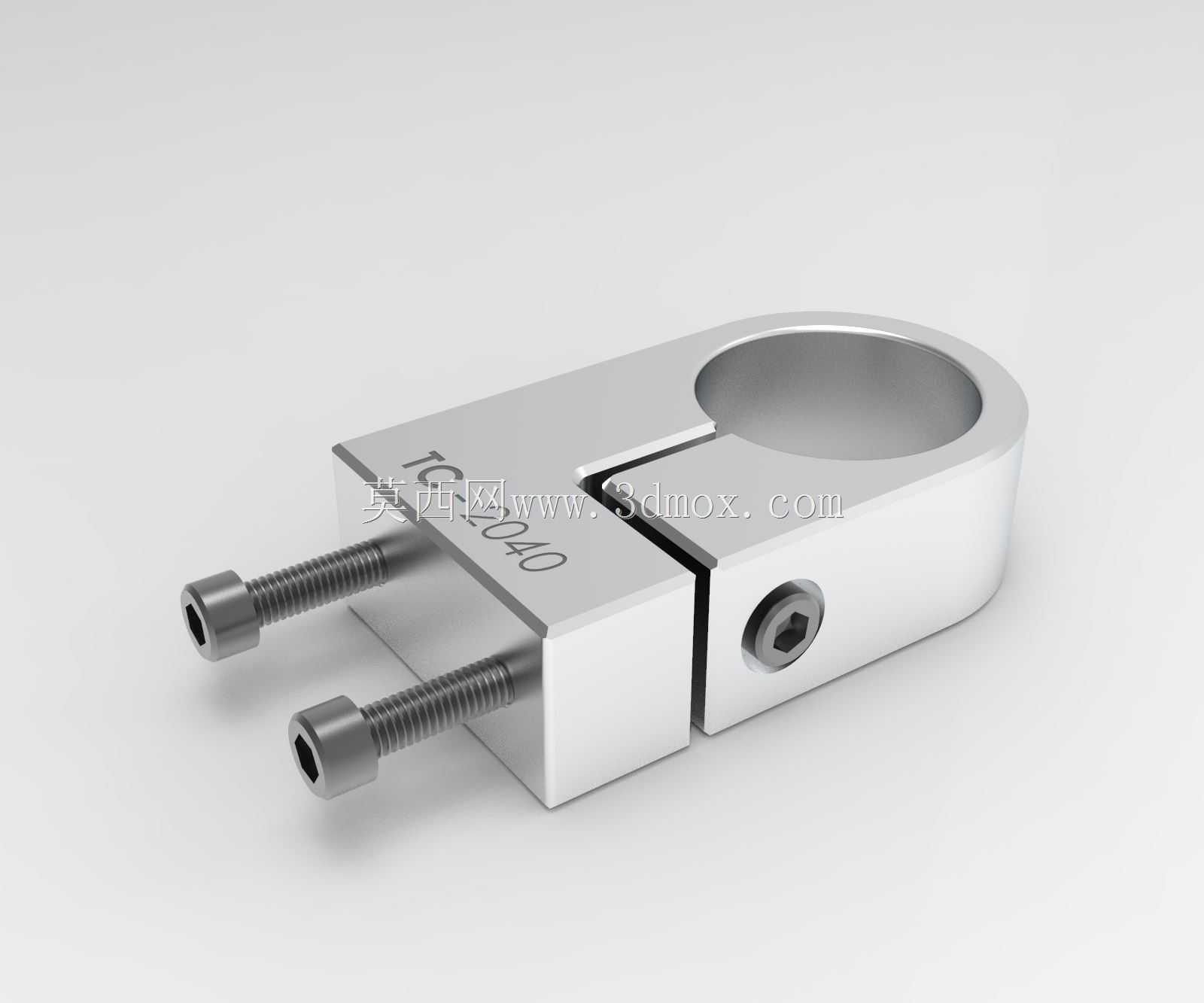

设计阶段充分考虑了安装边界的适配性，夹持孔适配常用的10-40mm直径系列圆管，整体外形做了圆角过渡处理，没有尖锐的棱角，避免设备运维人员作业时被剐蹭。夹座主体选用铝合金材质加工，表面做阳极氧化处理，自重较轻同时具备足够的结构强度，不会出现生锈腐蚀的问题，适配车间多油污、多粉尘的作业环境，长期使用也不会出现锁紧力衰减的情况。两个安装耳的间距、安装孔的中心距都匹配常用工业铝型材的端面安装孔位，不需要额外做转接板即可直接安装，减少了现场安装的配件数量。

实际选型使用时需要注意，夹持孔与被固定圆管的直径公差控制在合理范围，过盈量过大会导致装配困难，间隙过大则会降低锁紧后的摩擦力，容易出现杆件松动的问题。侧部锁紧螺丝的拧紧力矩需要控制在合理区间，力矩过大容易导致夹座开口处出现塑性形变，失去弹性夹紧的能力，力矩过小则无法提供足够的抱紧力。这类夹座相比传统的焊接式支架，最大的优势是可反复拆装调整位置，不需要破坏原有安装基面的结构，在非标自动化设备改造、生产线工位调整时，能大幅减少安装调试的工作量，同时整体外观整洁统一，适合对设备外观有一定要求的精密检测设备、实验室操作台的杆件固定场景。
