十字盘头M3规格自攻螺钉结构设计

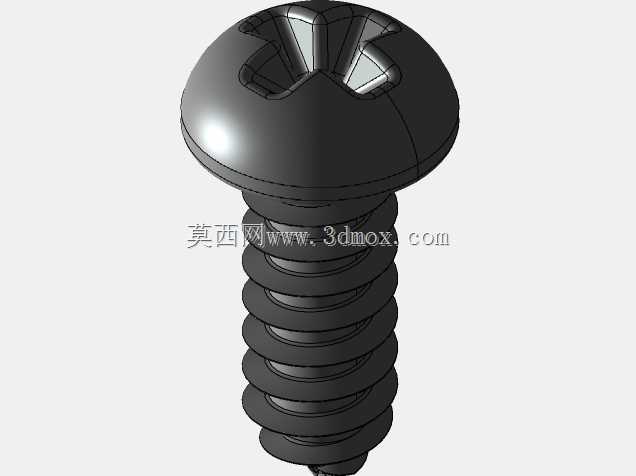

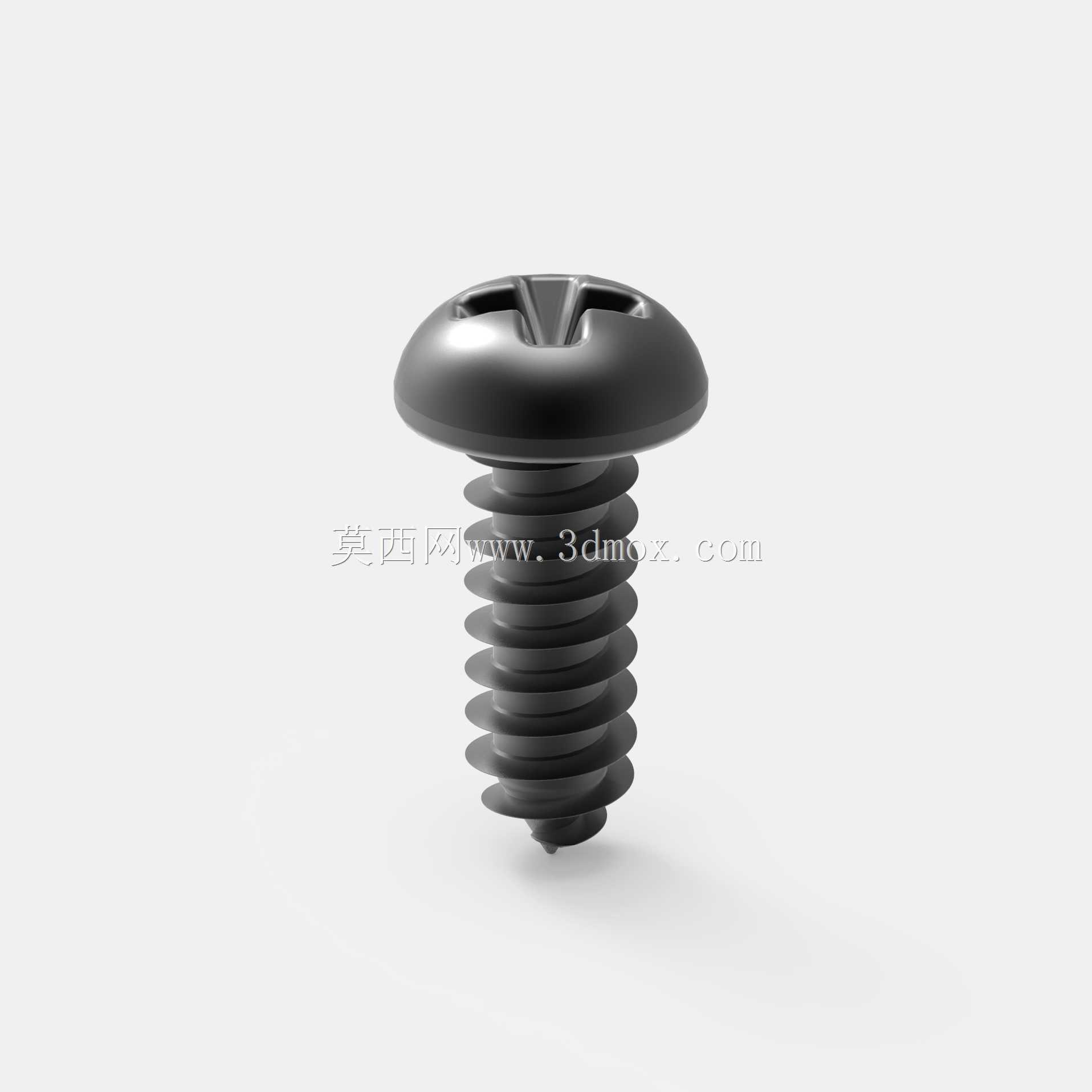

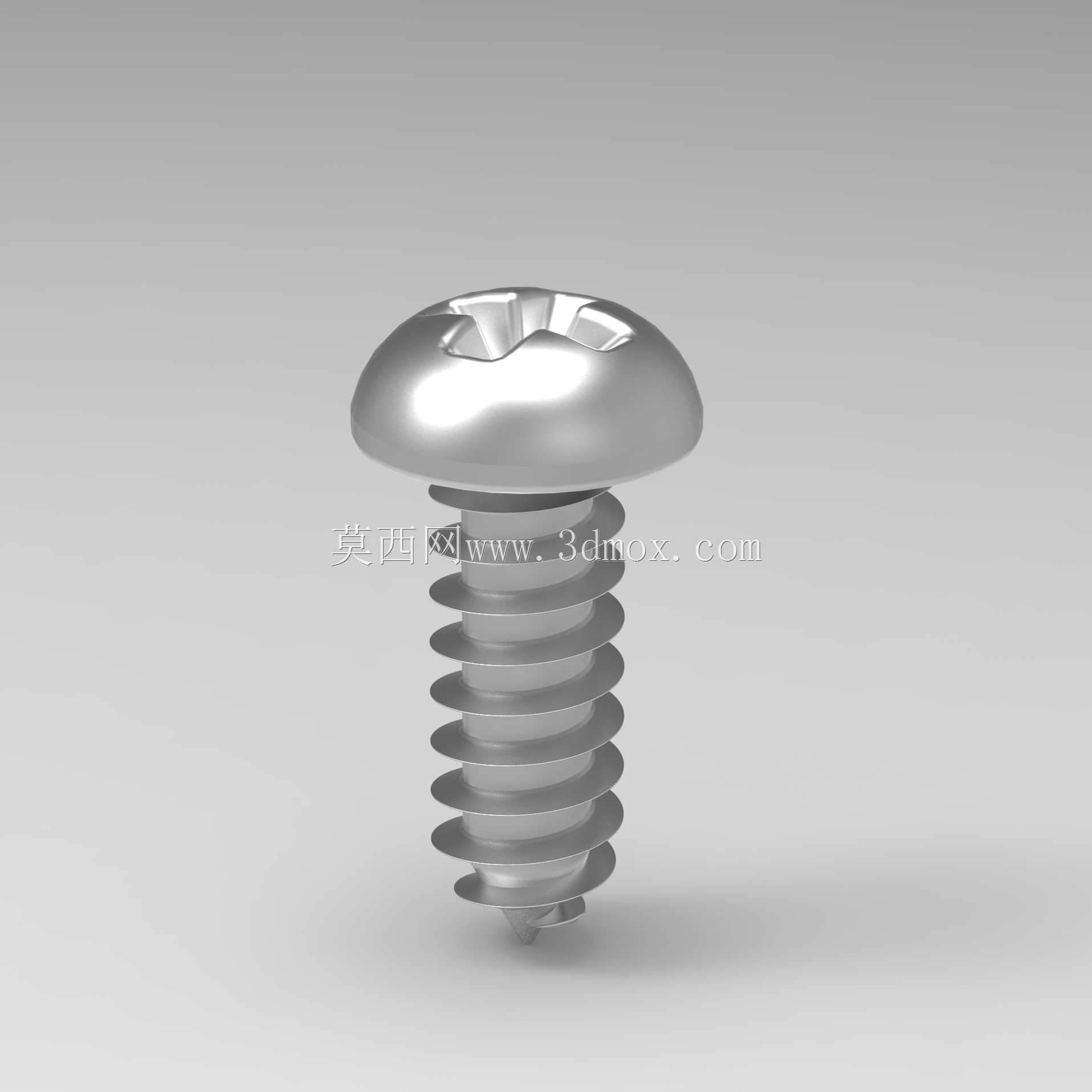

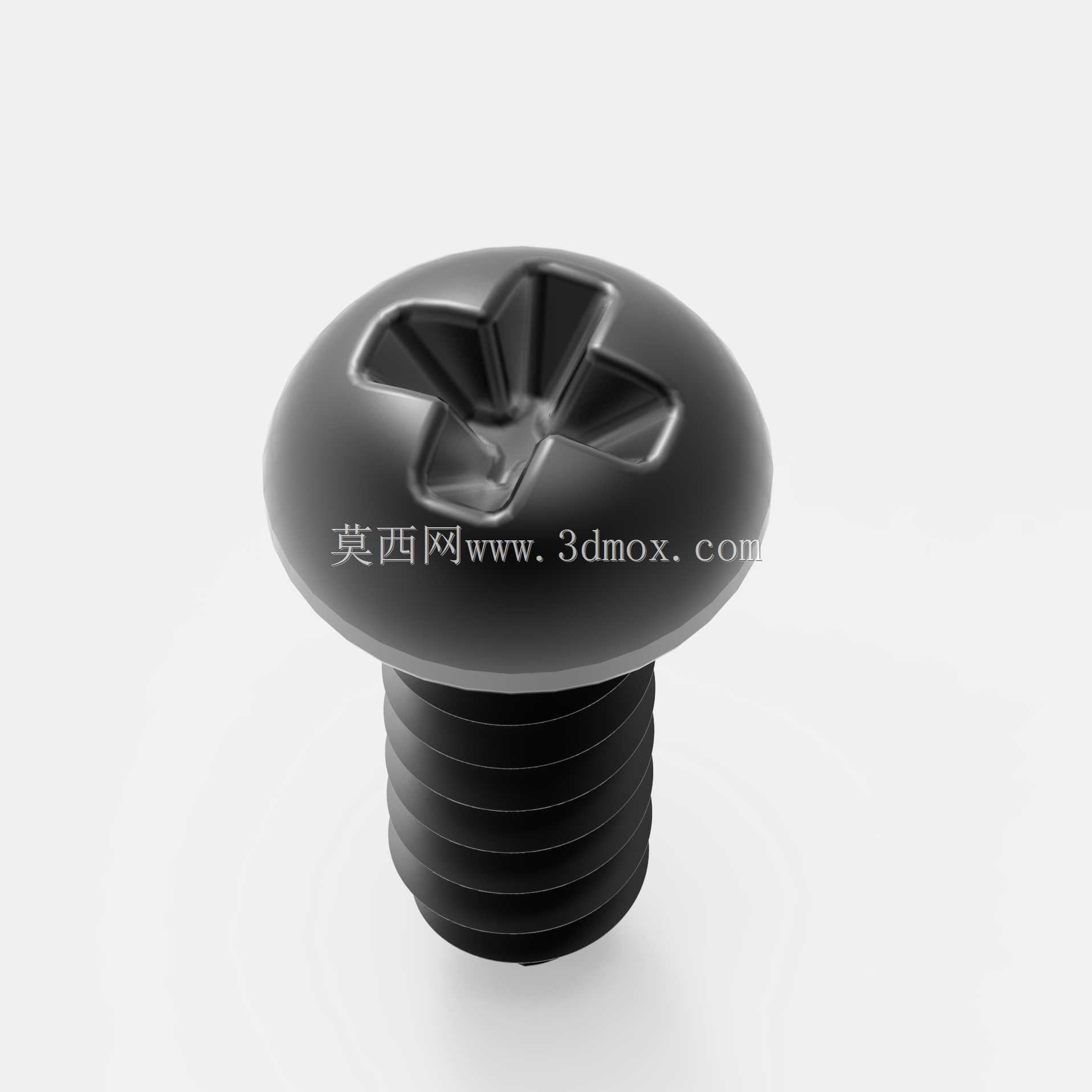

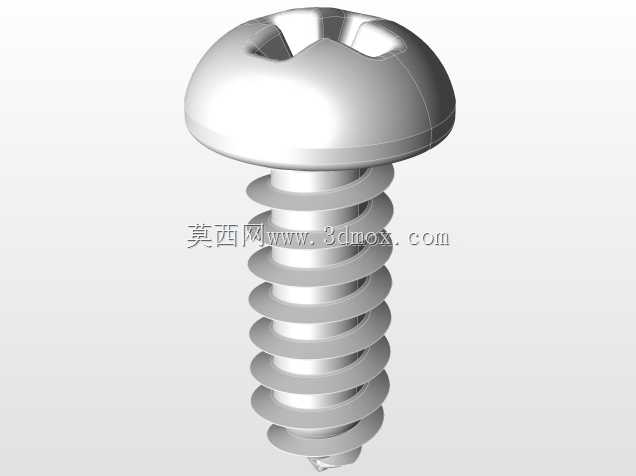

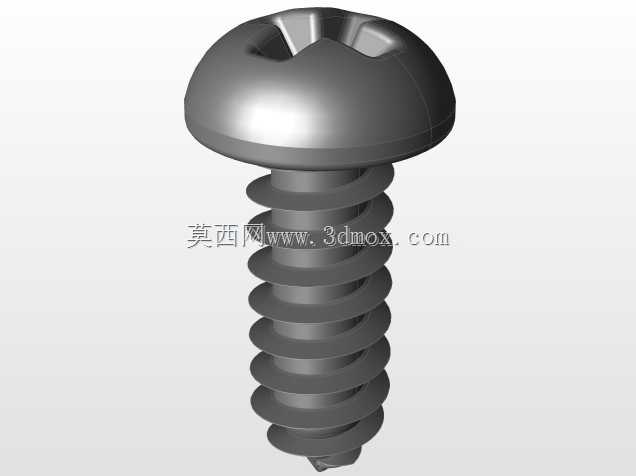

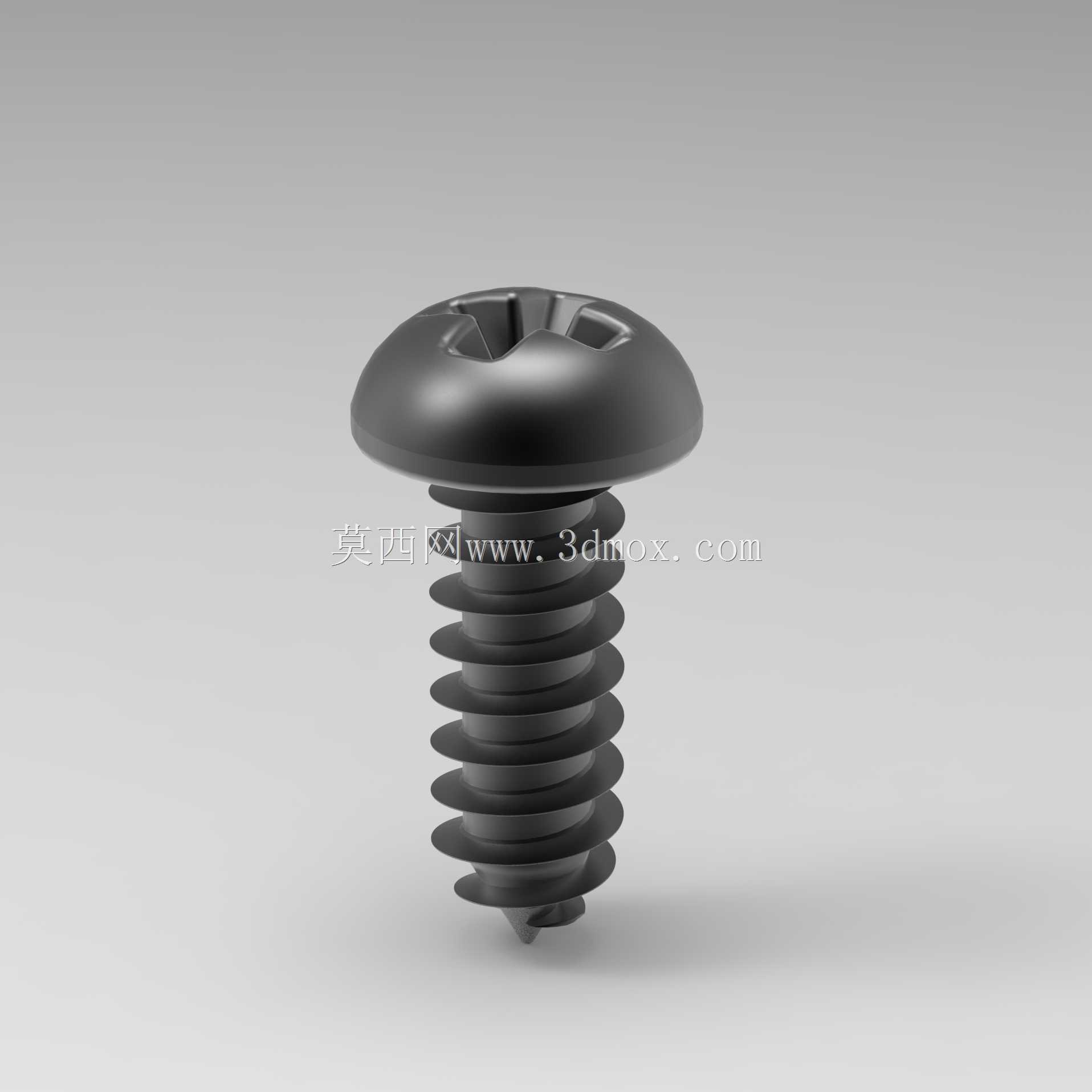

在消费电子外壳装配、小型家电壳体拼接、薄金属板与塑胶件的快速连接场景中，这类盘头十字槽自攻螺钉的使用频率远高于其他紧固件，不需要预先在被连接件上攻出匹配内螺纹，依靠自身螺纹在拧入过程中挤压出配套啮合牙型，能大幅缩减装配工序的耗时，尤其适合批量流水线的装配作业。从结构设计逻辑来看，盘头的头部造型选择大直径圆弧过渡的设计，一方面能增大螺钉头部与被连接件表面的接触面积，降低接触面的压应力，避免拧入时压裂塑胶件或者在薄金属板表面留下压痕，另一方面盘头的圆弧外缘没有尖锐棱角，装配完成后外露的头部不会划伤操作人员或者后续接触的线材、绝缘部件。头部的十字槽设计匹配通用十字螺丝刀，槽深经过反复校核，既不会因为槽深过浅导致拧入时容易打滑脱槽，也不会因为槽深过大削弱头部的结构强度，拧入过程中螺丝刀的受力能均匀分散到槽的四个受力面，减少批头磨损的概率。螺纹部分采用自攻螺钉常用的粗牙牙型，牙距适配3mm公称直径的常规设计，牙侧角经过优化，拧入时的阻力更小，同时成型后的内螺纹啮合长度足够，连接后的抗拔脱能力能满足日常小型设备的连接需求。从安装边界来看，这款螺钉公称直径3mm，有效拧入长度8mm，设计时需要注意被连接件的光孔直径控制在2.4-2.6mm区间，光孔过大容易导致啮合牙数不足连接松动，光孔过小则会大幅提升拧入扭矩，甚至导致螺钉拧断或者被连接件开裂。头部直径约5.5mm，对应的沉孔或者避让位直径需要预留至少6mm的空间，头部高度约1.8mm，若设计为沉头安装需要匹配对应的沉孔深度，避免头部突出装配面影响外观或者其他部件的装配。在实际选型过程中，针对不同的被连接材质，拧入深度的预留也有区别，连接ABS、PC这类常见塑胶件时，拧入深度控制在6-8mm即可获得足够的连接强度，连接0.5-1mm厚度的薄钢板时，需要在钢板背面预留足够的螺纹成型空间，避免螺钉顶到内部其他元器件。这类螺钉的建模过程需要重点还原螺纹牙型的真实轮廓，不能用装饰螺纹线替代实体螺纹，否则在做装配干涉检查、连接强度仿真时会出现数据偏差，头部十字槽的拔模角度也需要按照实际冷镦成型的工艺要求设置，保证模型能直接对接后续的生产工艺环节，不需要二次调整结构参数。
