带防滑齿结构的手调式旋钮结构设计

这类带周向防滑齿的手调旋钮，多应用在需要人工手动微调参数的工业设备、检测仪器、小型机电装置上，比如实验室测试设备的档位调节、小型工装夹具的锁紧微调、流体管路的手动流量微调、工控柜体的面板参数调节等场景，不需要借助额外工具，操作人员直接用手拧动就能完成调节或锁紧动作，相比带槽的螺丝类调节件，操作效率更高，也不会因为找不到适配螺丝刀耽误调试进度。

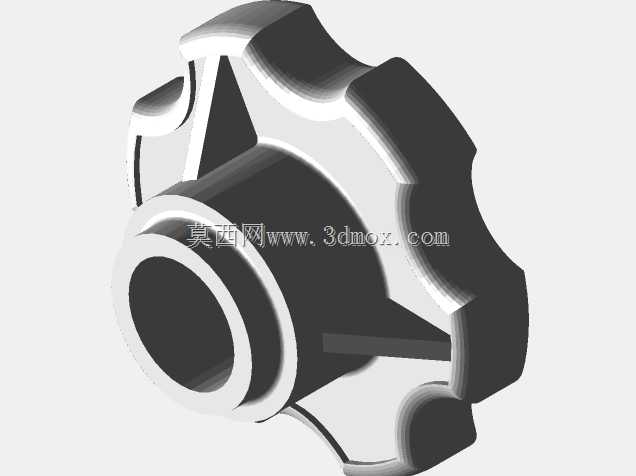

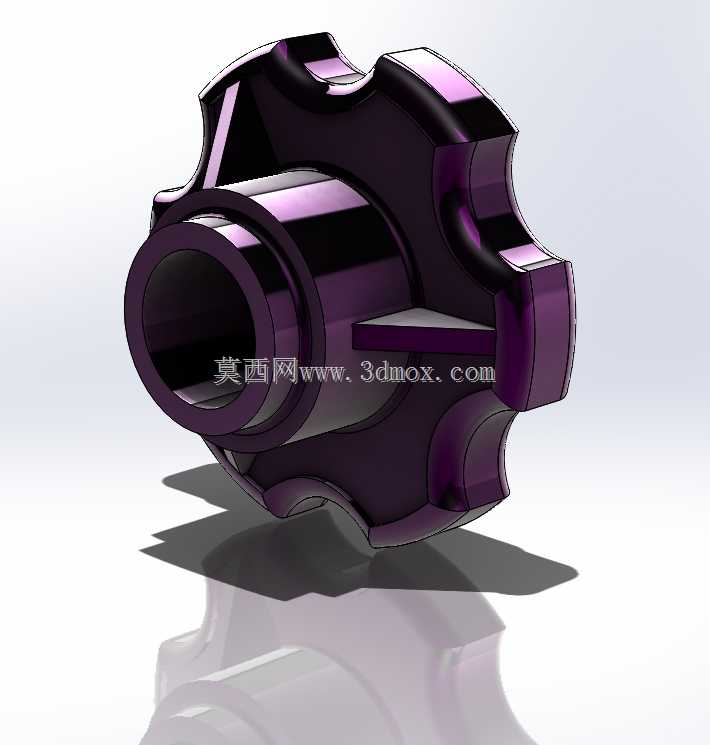

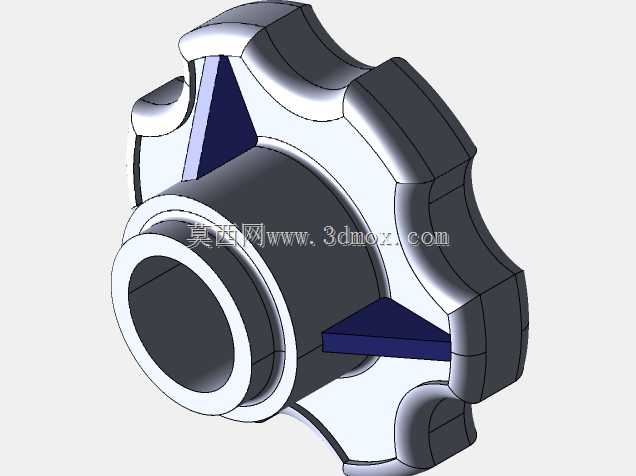

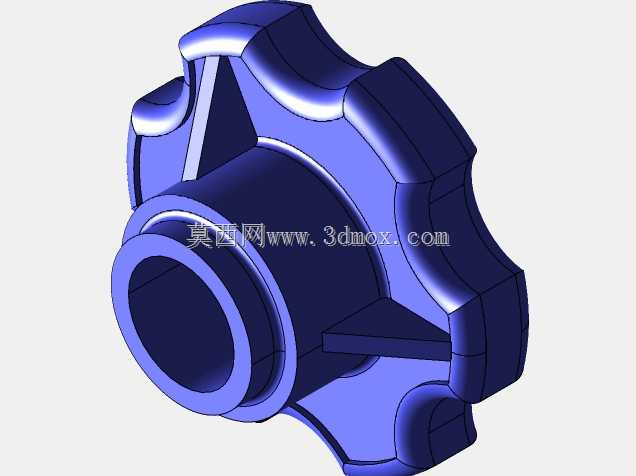

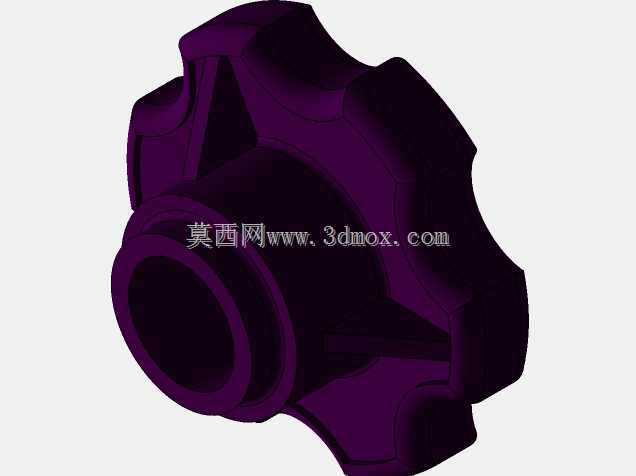

从结构设计来看，这款旋钮采用中心通孔的套式结构，中心孔用来和调节螺杆、阀杆或者电位器轴做配合，安装时可以根据适配轴的形式选择过盈压装、侧面顶丝固定或者键槽周向限位的连接方式，适配不同扭矩传递的需求。周向的凸起齿形不是规则的直齿，而是做了圆弧过渡的凹凸轮廓，齿顶做了圆角处理，手指接触的时候不会有尖锐的硌手感，长时间拧动调节也不会磨伤指腹，齿槽的深度控制在3mm左右，既能够提供足够的周向摩擦力，避免手上有少量油污或者汗渍的时候出现打滑，也不会因为齿槽过深积灰难以清理。

旋钮的主体做了阶梯轴的结构，靠近安装面板的一侧做了直径更大的凸台，一方面可以在安装时和面板表面形成贴合限位，控制旋钮拧入的深度，避免调节过顶损坏内部的调节部件，另一方面凸台的端面可以做刻度标识的印刷或者激光打标，配合面板上的基准线就能直观显示当前调节的档位位置，不需要额外加装刻度环。外侧的齿形部分直径比中心安装套筒大出近一倍，根据杠杆原理，同样的手拧作用力下，能在中心轴处产生更大的扭矩，对于需要一定锁紧力的调节场景，不需要费太大力气就能拧到足够的锁紧力矩，避免设备运行过程中因为震动出现旋钮松脱、参数漂移的问题。

设计时还考虑了不同安装场景的边界适配，整体轴向长度控制在较短的尺寸，不会在面板外侧突出过多，避免设备搬运或者操作过程中误碰旋钮改变已调好的参数，外露的所有棱边都做了倒钝处理，没有尖锐的边角，符合工业设备操作件的安全设计要求。材质选择上可以根据使用场景搭配，普通工况用增强尼龙注塑就能满足强度需求，有耐腐蚀或者高强度要求的场景可以换成铝合金车削加工或者锌合金压铸，表面做喷塑或者阳极氧化处理，既提升耐磨性能，也能和设备整体外观风格匹配。这类旋钮的安装适配性很强，只要中心孔尺寸和调节轴匹配，不需要额外改动周边结构就能直接替换原有损坏的旋钮，也可以根据不同设备的操作力需求，调整外径尺寸来改变手拧时的力矩输出，外径越大，相同手力下能输出的锁紧扭矩越高，适合需要较大锁紧力的管路调节、夹具锁紧场景，小尺寸的则适合仪器面板上的精细参数微调，占用面板空间更小。
