机床用四爪自定心卡盘结构设计

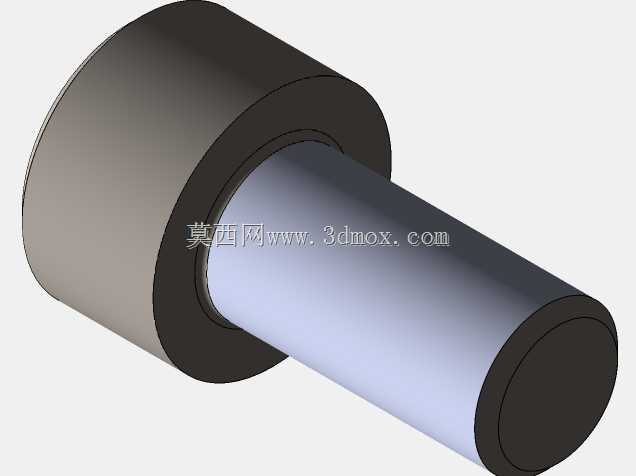

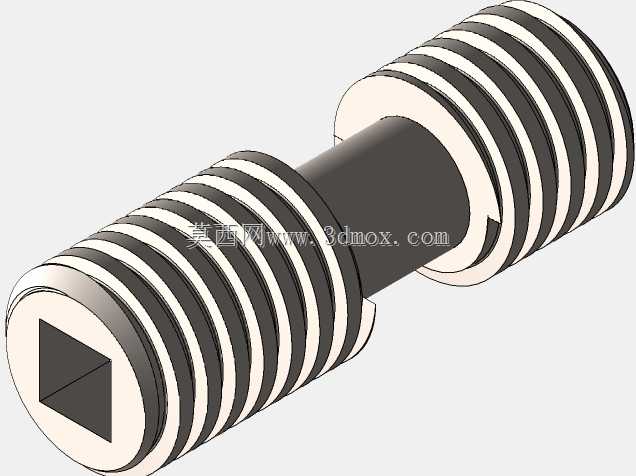

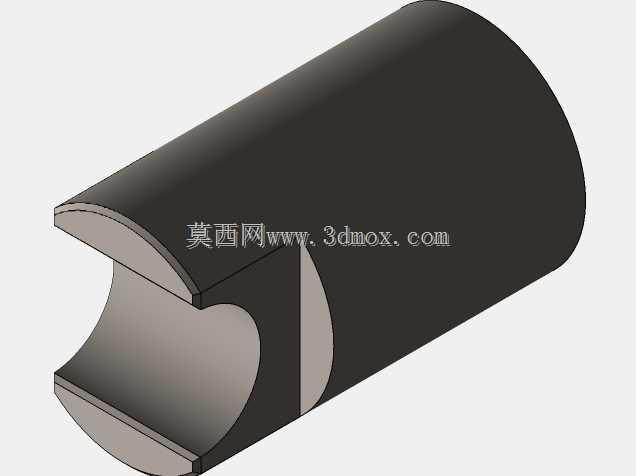

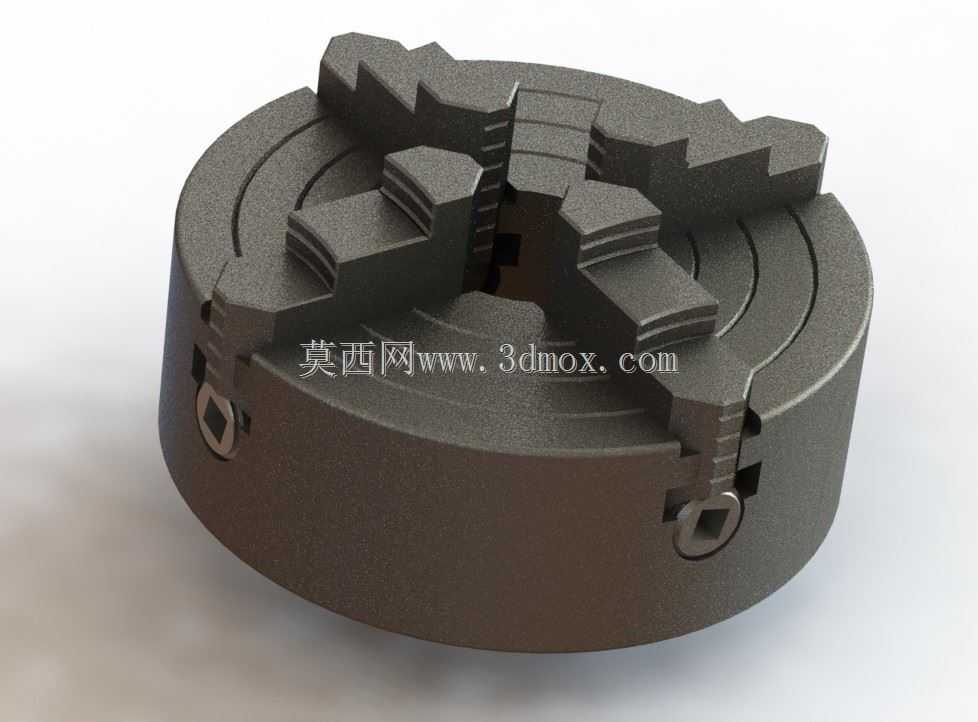

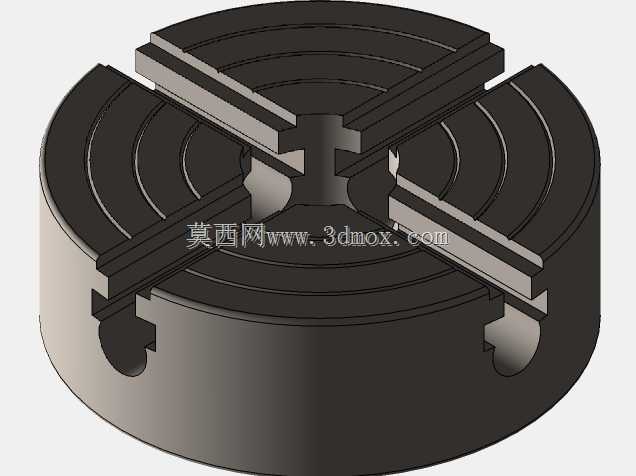

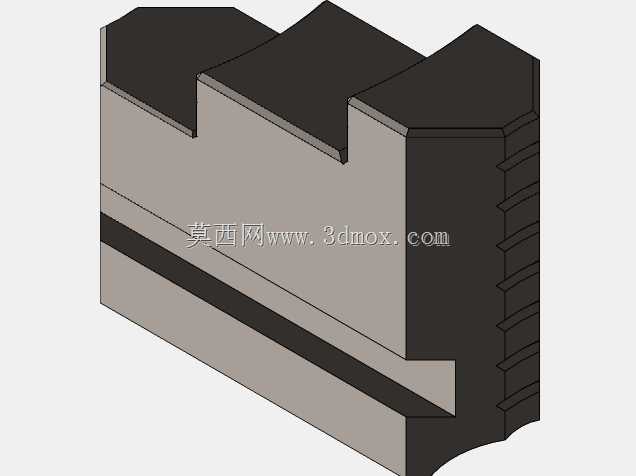

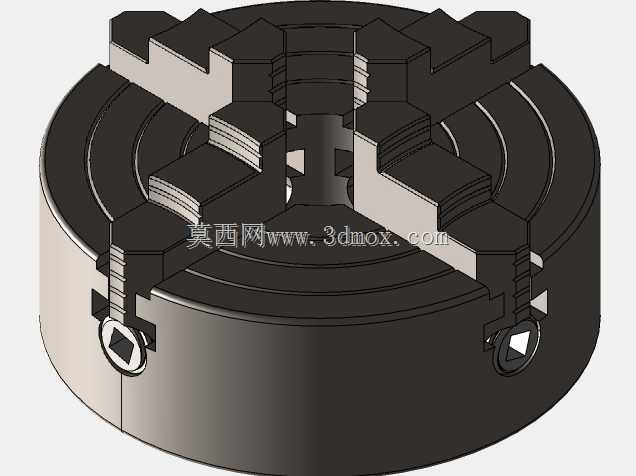

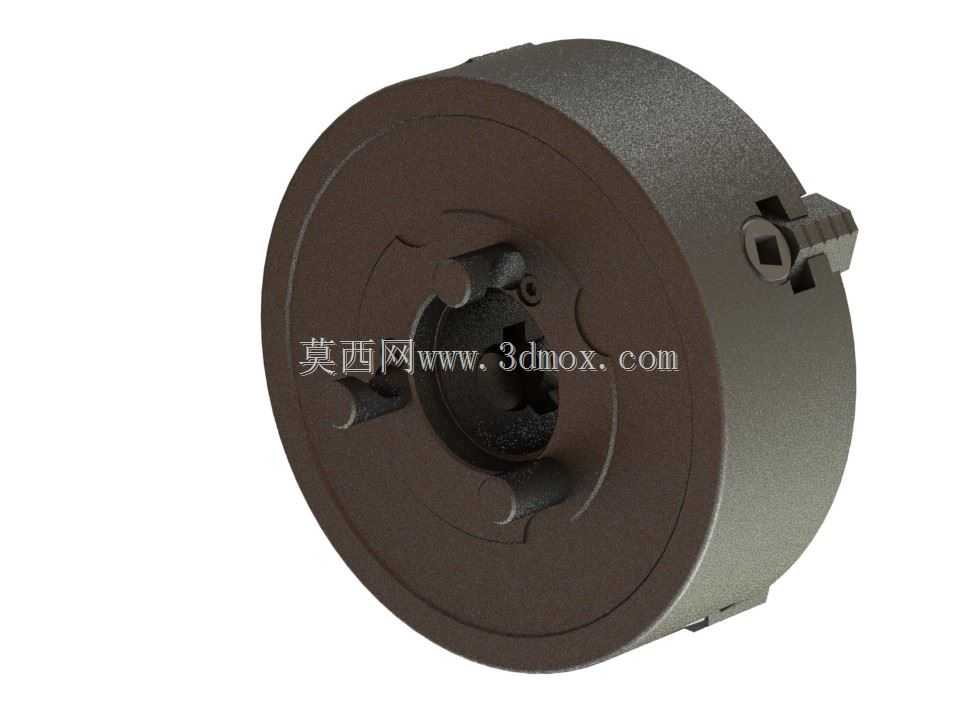

在普通车床、外圆磨床以及简易数控车削加工场景中，四爪卡盘是应用范围极广的通用装夹部件，相比三爪自定心卡盘，它可夹持截面为方形、矩形、椭圆形以及其他不规则轮廓的工件，通过单爪独立调整的特性，能完成偏心工件的找正装夹，适配小批量多品种的加工生产需求。该卡盘整体采用盘式圆柱结构，主体为高强度铸铁材质的盘体，内部集成了平面螺纹传动结构，四个卡爪沿盘体径向呈90°均匀分布，每个卡爪背面的齿纹与盘体内的平面螺纹啮合，转动盘体端面的调节方孔时，平面螺纹带动四个卡爪同步沿径向移动，也可根据装夹需求单独调整单个卡爪的位置，实现非回转体工件的夹紧定位。从安装边界来看，卡盘背部设置有标准的法兰连接止口与螺栓孔位，可直接与机床主轴前端的法兰盘配合安装，安装时需保证卡盘轴线与主轴回转轴线的同轴度误差控制在0.02mm以内，避免加工时出现工件跳动超差的问题。卡爪的夹持面设计有交错的防滑齿纹，可增大与工件表面的接触摩擦力，夹持毛坯件时能有效防止切削过程中工件打滑移位，针对精加工工件，也可在卡爪夹持面加装铜质软爪，避免夹伤工件已加工表面。设计过程中，首先根据常用机床的主轴参数确定盘体的外径尺寸与安装止口规格，再核算平面螺纹的螺距与齿形强度，保证在最大夹紧力工况下螺纹副不会发生塑性变形，卡爪的行程范围需覆盖常见加工工件的直径区间，同时在卡爪与盘体的配合导轨处设计有防尘结构，减少切削碎屑、切削液进入传动间隙造成的卡滞磨损。实际使用时，装夹工件需先调整四个卡爪的大致位置，将工件放置于卡盘中心区域后逐步拧紧各卡爪，通过百分表打表校正工件的回转中心，确认夹紧力足够后再启动机床进行切削作业，加工完成后需及时清理盘体缝隙内的切屑，定期向传动部位注入润滑脂，延长卡盘的使用寿命。该卡盘的结构设计兼顾了自定心装夹的便捷性与单爪调整的灵活性，既可以完成常规轴类、盘类回转零件的快速装夹，也能应对异形零件的偏心装夹需求，是机械加工车间不可或缺的通用工装部件。
