手动式电子筛焊接按压工装结构设计

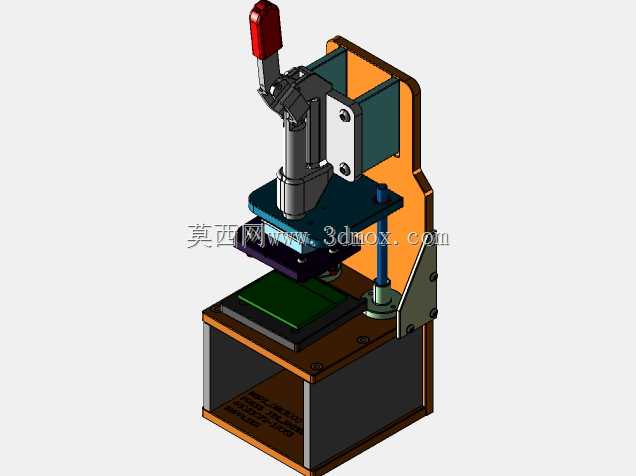

在消费电子、小型电子元器件的批量焊接加工场景中，这类手动压合工装是产线工位上的常用辅助设备，主要用于电子筛类工件在焊接工序前的精准定位与按压固定，避免焊接过程中工件移位、虚焊或者贴合间隙超差的问题。整套设备采用立式框架布局，底部是带空腔的箱式基座，既作为整个工装的承重基础，也可临时存放小型工具或待加工工件，基座台面通过内六角螺丝固定下模定位座，定位座根据电子筛的外形轮廓做了仿形铣削加工，能保证工件放置后无横向窜动，定位公差可控制在0.1mm以内，满足常规电子焊接的位置精度要求。上部的压合执行单元采用商品化的手动肘节夹钳作为动力源，这种夹钳具备自锁特性，当压头下行到设定位置后可自动锁止，不需要操作人员持续施加按压力，能大幅降低工位劳动强度，夹钳的红色操作手柄符合人机工程学设计，握持区域做了圆弧过渡，单次压合行程可通过夹钳自带的调节螺杆进行微调，适配不同厚度的工件压合需求。压头与夹钳输出端之间设置了浮动连接块，能自动补偿下模定位面的微小平面度误差，保证压合时压力均匀分布在电子筛工件表面，不会出现局部压力过大压损工件、或者局部压力不足贴合不紧的情况。后侧的立式安装板采用橘红色电木板加工，既具备足够的结构强度支撑整个压合机构，又能起到绝缘防护的作用，避免焊接过程中静电损伤电子元器件，安装板与基座之间通过三角形加强筋连接，长期承受压合力也不会出现框架变形。设备整体占地尺寸较小，可直接放置在标准防静电工作台面上使用，不需要额外的固定安装，搬移调整工位十分方便，导柱组件布置在压合机构的侧方，为压头的上下运动提供精准导向，避免压合过程中出现偏摆，导柱表面做了硬化处理，长期使用磨损量极小，能长期保持压合位置精度。在实际使用时，操作人员只需要将待焊接的电子筛工件放置到下模定位座内，扳动手动夹钳手柄，压头就会平稳下行将工件压紧到设定高度，此时即可开展焊接作业，焊接完成后反向扳动手柄，压头自动回位，就可以取出加工完成的工件，整个操作流程不需要复杂培训，新员工也可快速上手，适合小批量多品种的电子加工产线使用，相比气动压合设备不需要接入气源，部署灵活，维护成本极低。
