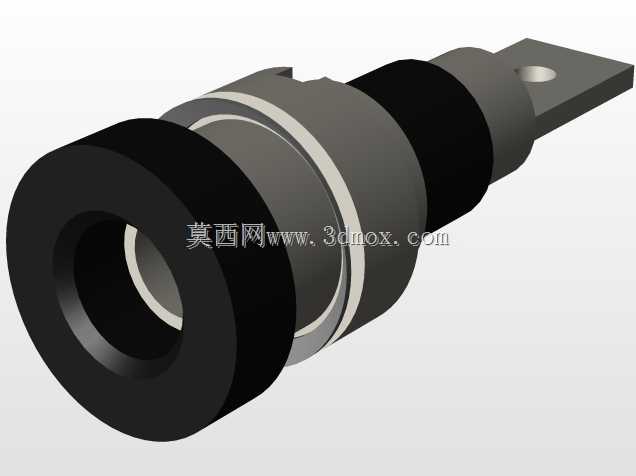

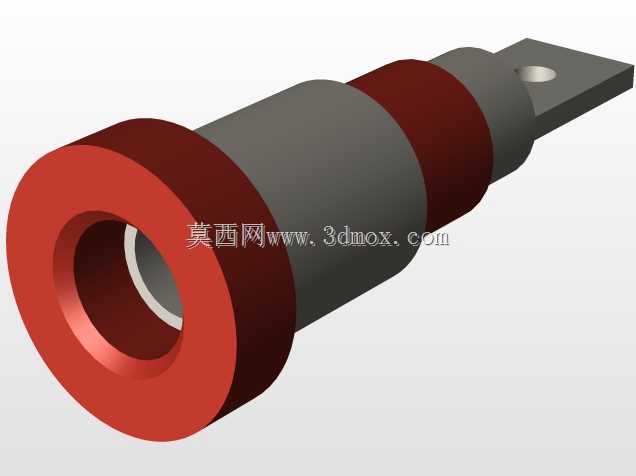

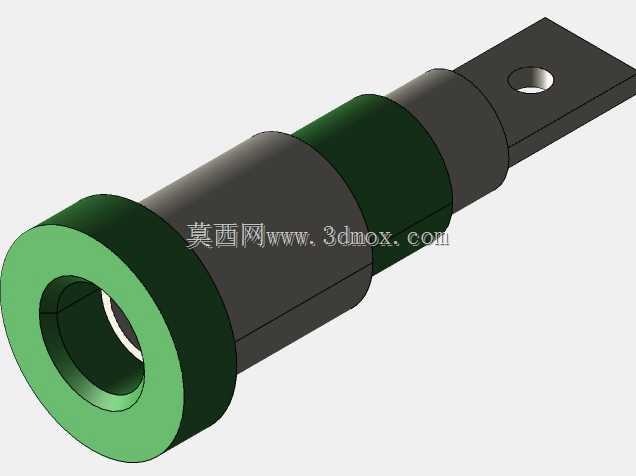

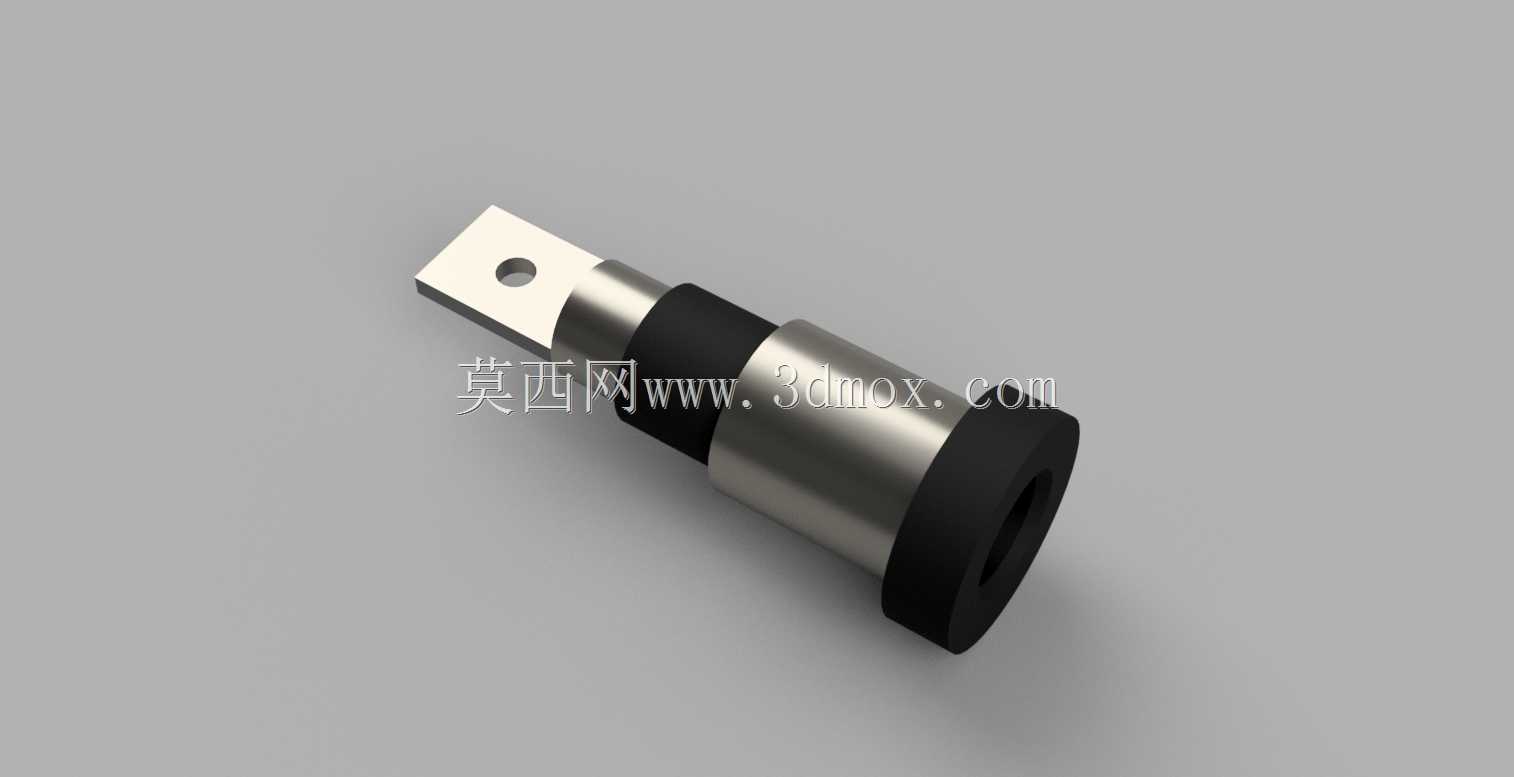

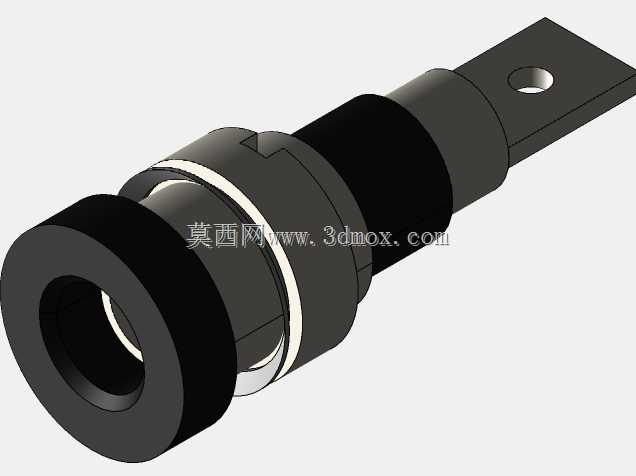

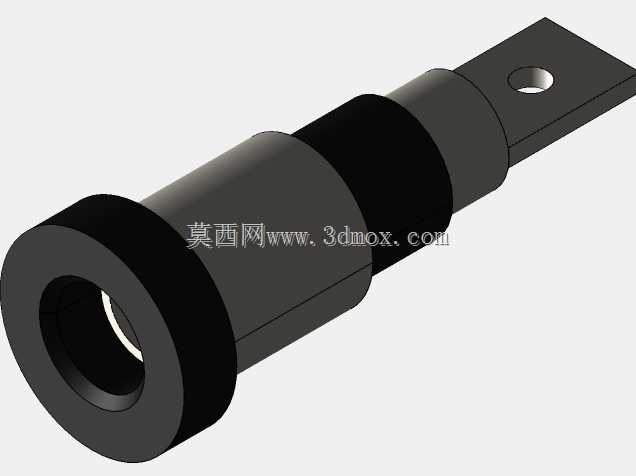

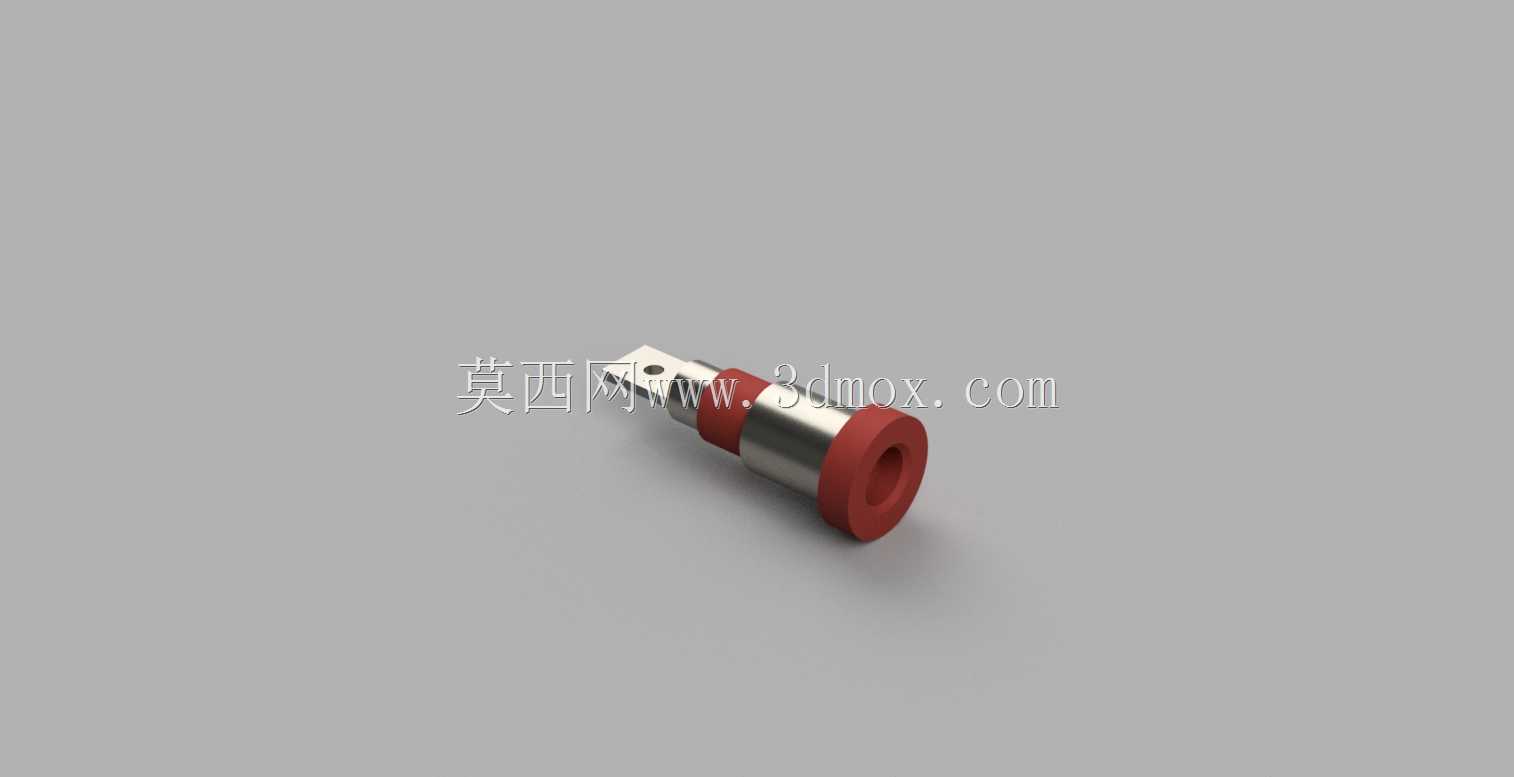

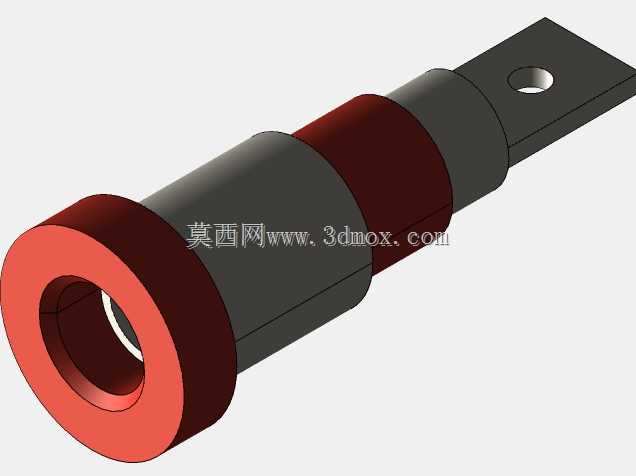

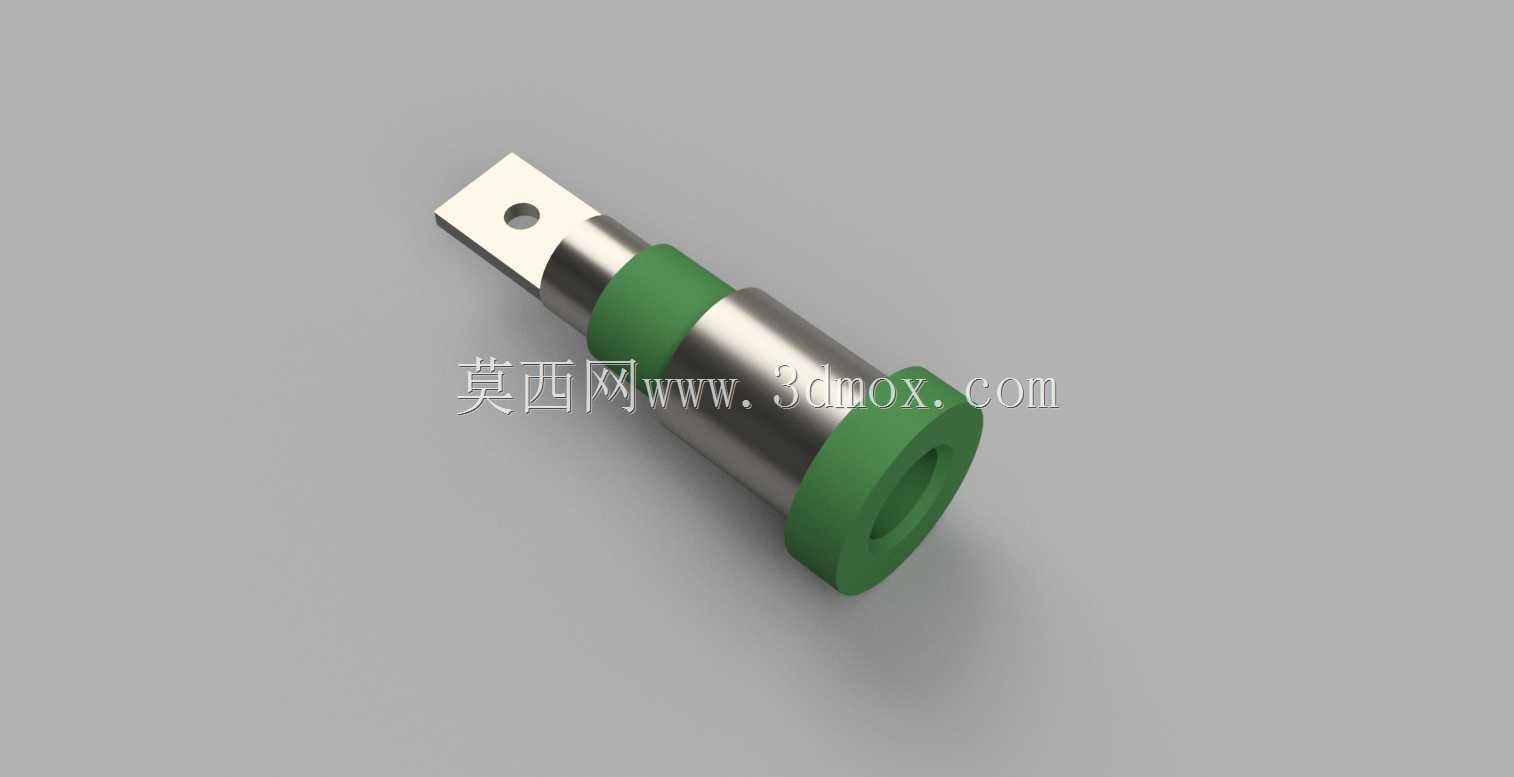

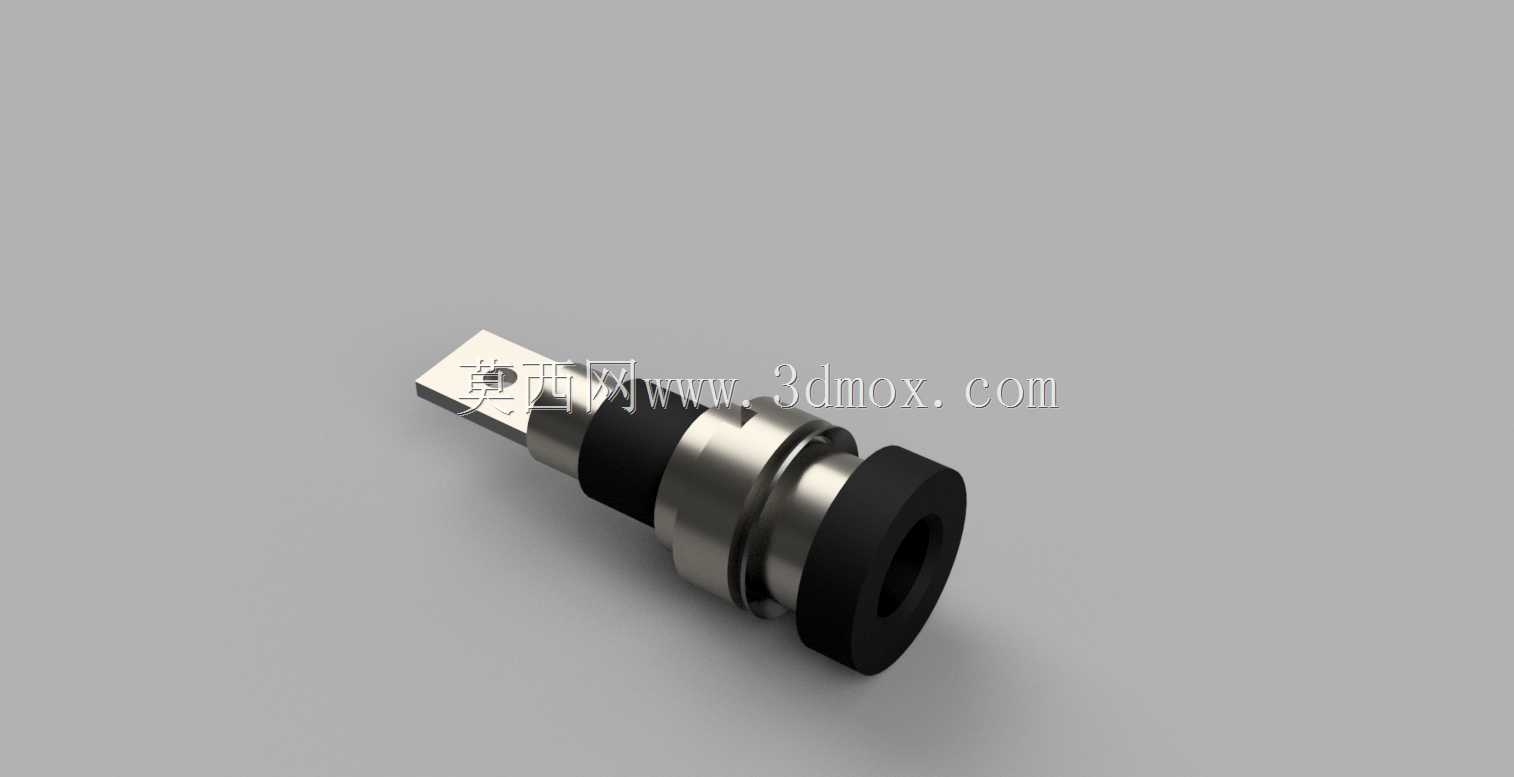

4mm面板安装式香蕉接线插座结构

这类4mm规格的面板安装型香蕉接线插座，是电子测试、实验台架、工控配电、教学实训设备里极为常用的接插连接件，日常做电路调试、信号转接、临时供电接驳时都会频繁用到，相比拧接式接线柱，它的插拔效率更高，接触可靠性也能满足常规低压小功率场景的使用需求。从结构设计来看，这款插座采用面板嵌入式安装逻辑，安装时只需在设备面板上开出对应直径的圆孔，将插座主体从面板正面穿入，靠后端的锁紧结构或者自带的限位台阶完成轴向固定，不需要额外做复杂的定位结构，面板适配厚度覆盖常规设备钣金、绝缘面板的常用尺寸，安装后插座前端与面板表面贴合平整，不会突出过多影响设备外观或者造成误触碰。接触端采用适配标准4mm香蕉插头的内孔结构，接触件选用导电性能优良的金属材质，外层做了防锈镀层处理，长期插拔使用也不容易出现接触电阻变大、氧化锈蚀的问题；绝缘部分采用耐温、绝缘性能稳定的工程塑料材质，既可以保证相邻接线柱之间的绝缘安全距离，也能在插拔过程中提供足够的握持摩擦力，同时避免金属部分外露引发的短路风险。尾部的接线端采用螺丝锁紧结构，不管是单股硬线还是多股软线，剥去合适长度的绝缘层后插入接线孔，拧紧锁紧螺丝就能完成导线固定，不需要额外压接端子，现场接线操作十分便捷。在实际选型使用时，需要注意安装孔的开孔尺寸要和插座的安装轴径匹配，面板上相邻插座的中心距要留足插拔操作空间，避免插头插入后互相干涉；同时要根据实际通过的电流大小选择对应载流规格的型号，常规款可以满足普通信号传输、小电流供电的需求，大电流场景则需要选用加厚接触件的型号。这类接插件的三维建模过程中，需要重点关注内孔接触弹片的形变空间、安装台阶的尺寸公差、尾部接线孔的进线范围，这些尺寸直接决定了成品的装配适配性和实际使用体验，建模时要兼顾安装便利性和接触可靠性，不能只做外观外形而忽略内部功能结构的尺寸合理性。
