铣刨机工作台配套箱形接头夹具结构

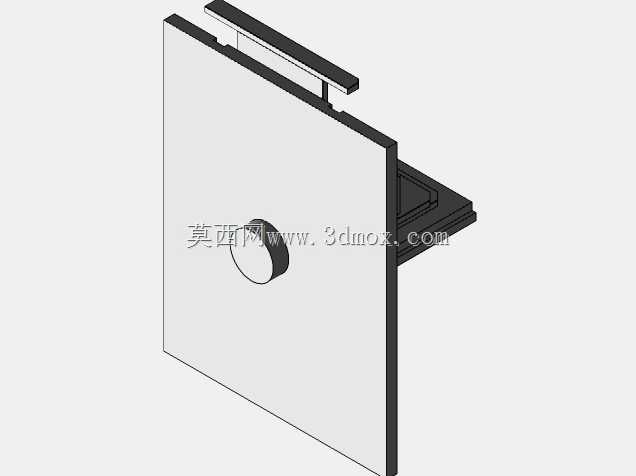

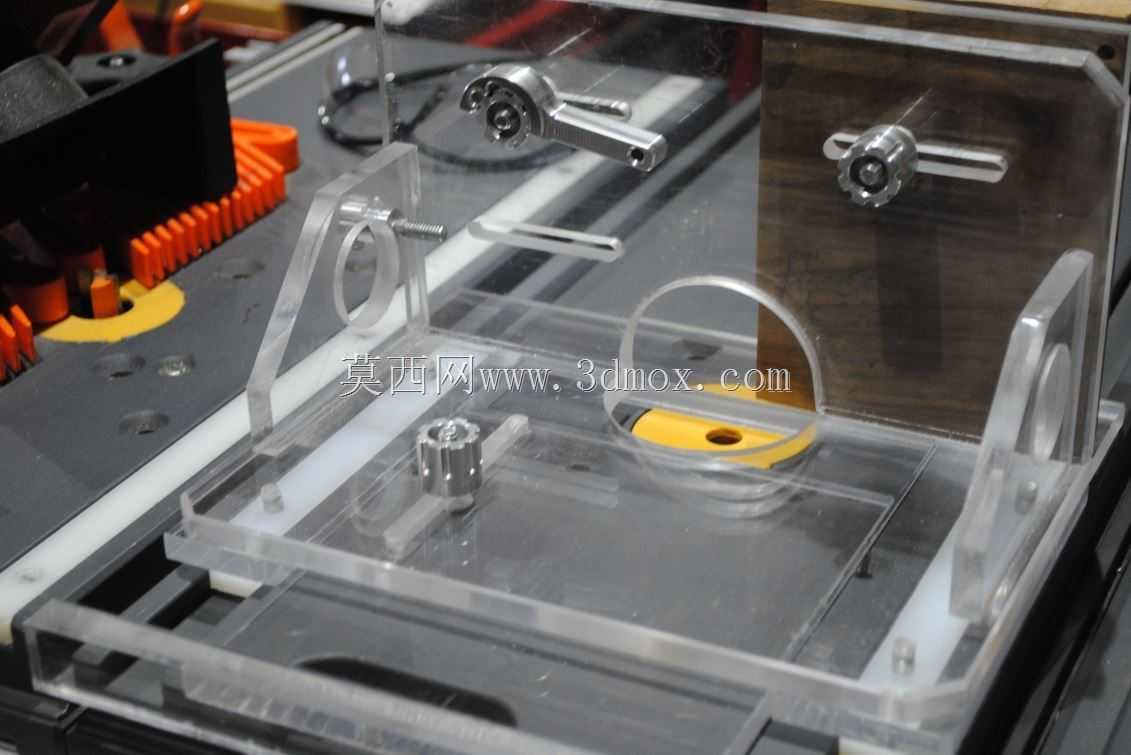

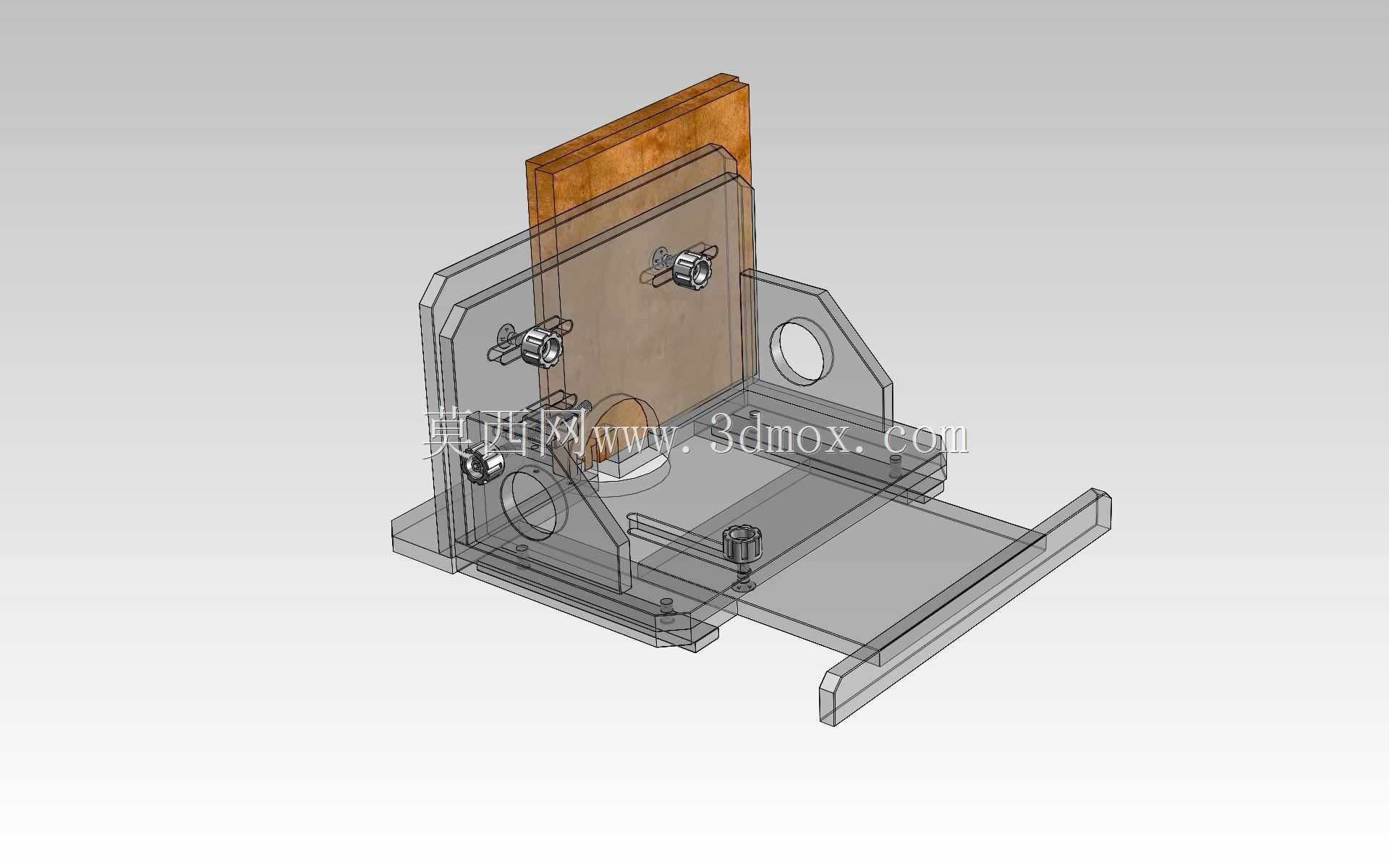

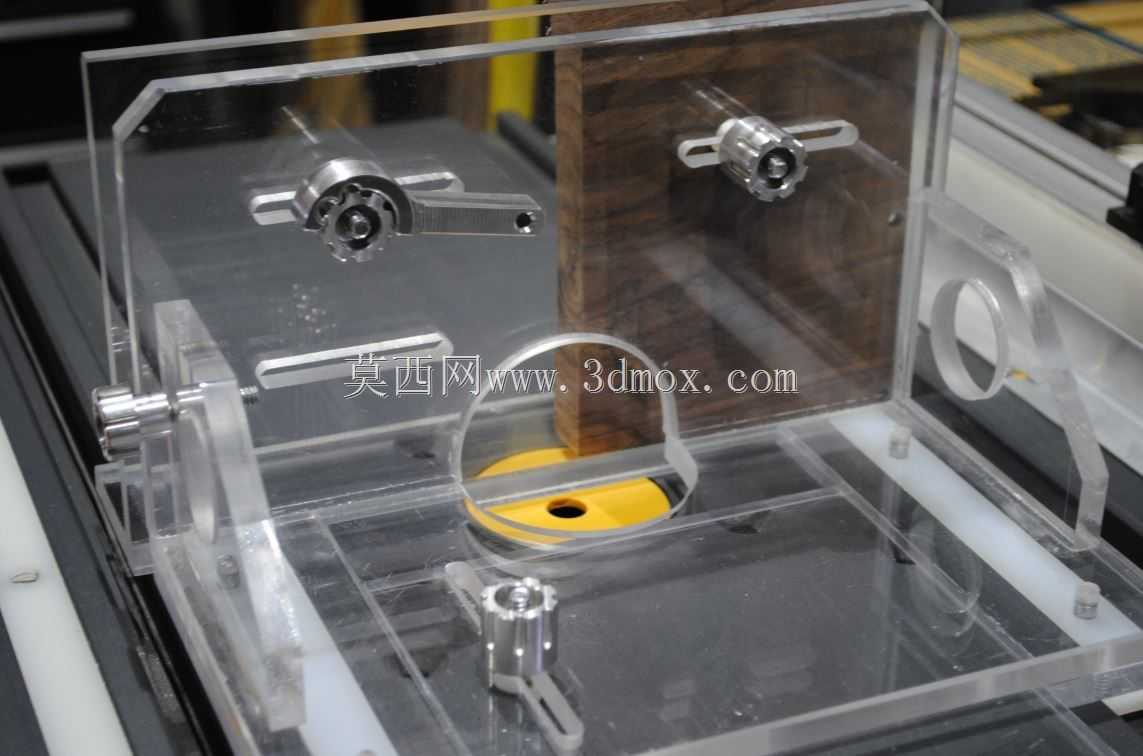

在路面养护设备的零部件加工场景中，铣刨机工作台的接头类零件加工精度直接影响整机作业时的构件拼接稳定性，这套箱形接头夹具正是针对该类零件的铣削、刨削工序定位需求设计，适配铣刨机工作台的斜接槽安装基准，解决箱形接头加工时的定位偏移、装夹变形问题。从实际加工适配性来看，夹具的底座采用带延伸导向边的板式结构，安装边界完全匹配常规铣刨机工作台的T型槽间距，导向边可直接嵌入工作台槽道完成初定位，无需额外制作转接板，减少装夹辅助时间。夹具的立板支撑结构设置了多组可调式压紧组件，压紧点对应箱形接头的刚性支撑区域，避开薄壁加工面，装夹时可根据不同壁厚的接头调整压紧行程，避免木质、塑料类低刚性接头被压溃，同时也能满足金属接头的大切削力装夹需求。设计过程中优先考虑了工序兼容性，立板上预留的圆形避让孔对应钻头、立铣刀的走刀路径，加工斜接槽流道时刀具可完全贯穿工件，不会与夹具体发生干涉，夹具后侧的定位挡边可快速对齐箱形接头的基准边，无需反复打表找正，单件装夹时间可缩短60%以上。夹具体的侧面设置了可调式侧顶组件，可针对不同外形尺寸的箱形接头调整侧向定位间隙，适配一定尺寸范围内的同类型接头加工，无需更换夹具主体。从结构细节来看，所有压紧组件均采用标准快拆螺栓连接，磨损后可直接更换标准件，降低维护成本，底座的镂空结构既减轻了夹具整体重量，也方便清理加工过程中产生的切屑、木屑，避免积屑影响定位精度。这套夹具的定位基准完全与铣刨机工作台的实际安装基准重合，加工完成的接头无需二次修整即可直接装配到工作台上，有效保证斜接槽流道的对接精度，避免作业时出现漏料、拼接错位等问题，适配木材、金属、塑料、丙烯酸等多种材质的箱形接头加工，覆盖铣刨机日常维护中大部分接头类零件的加工需求。
