分段车库门铰接滚轮导轨组件结构

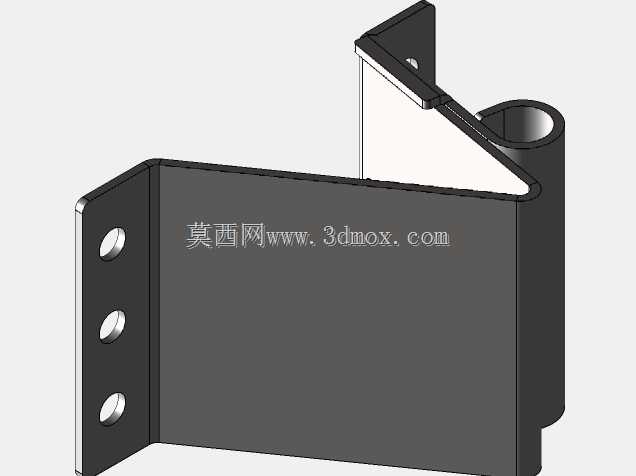

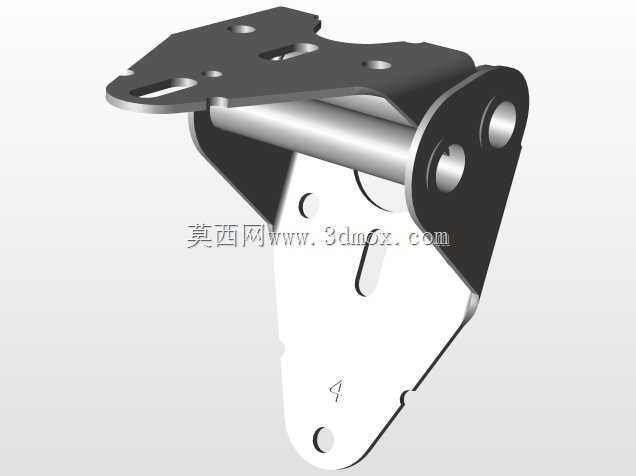

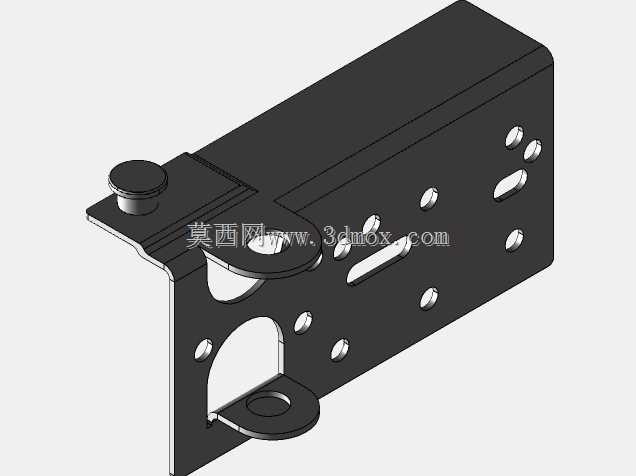

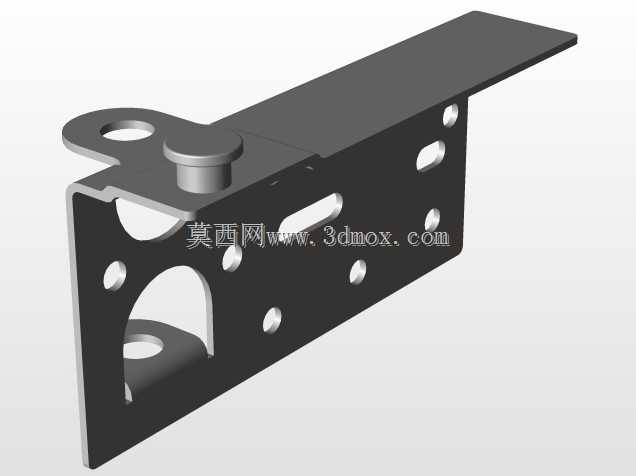

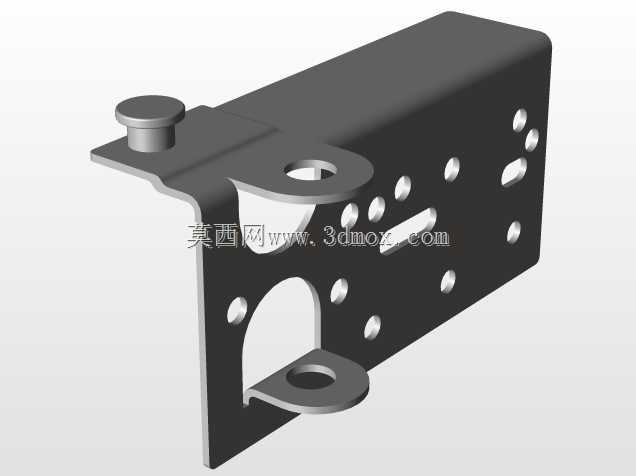

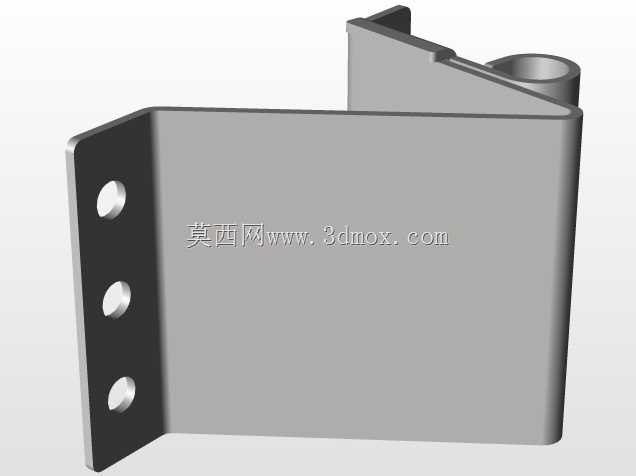

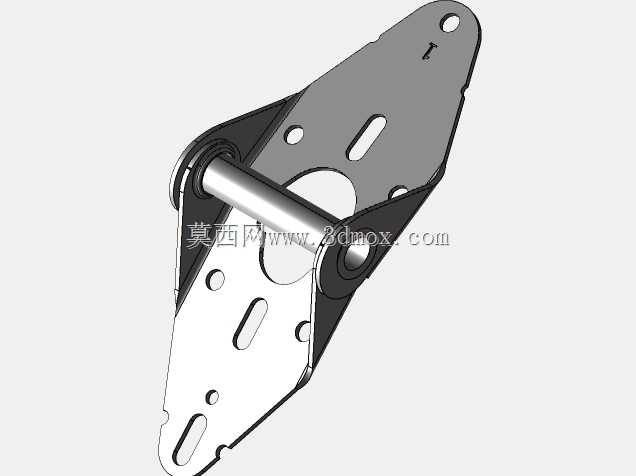

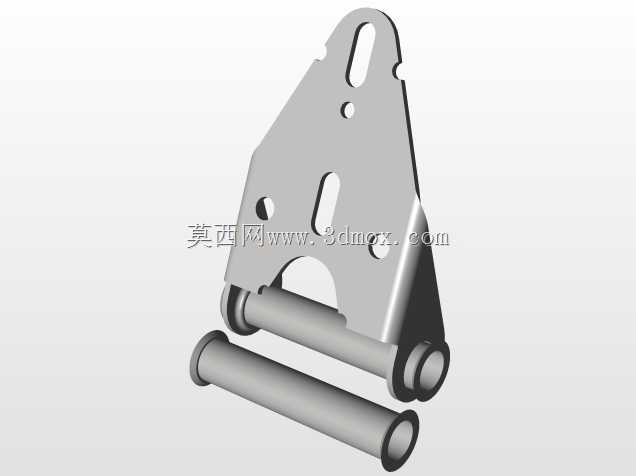

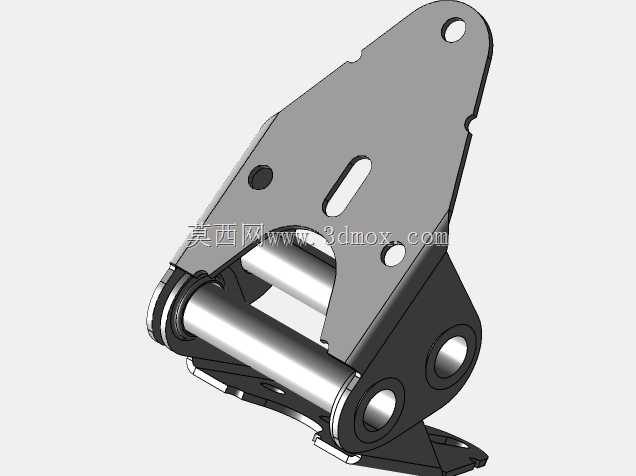

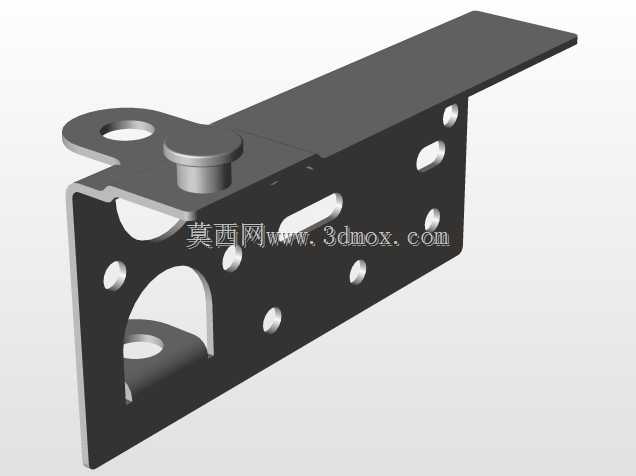

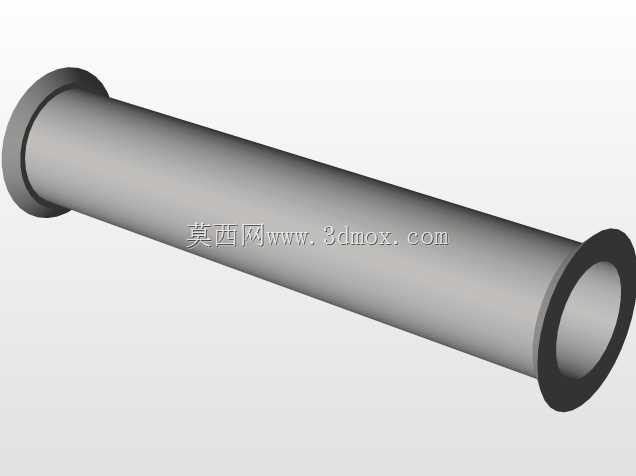

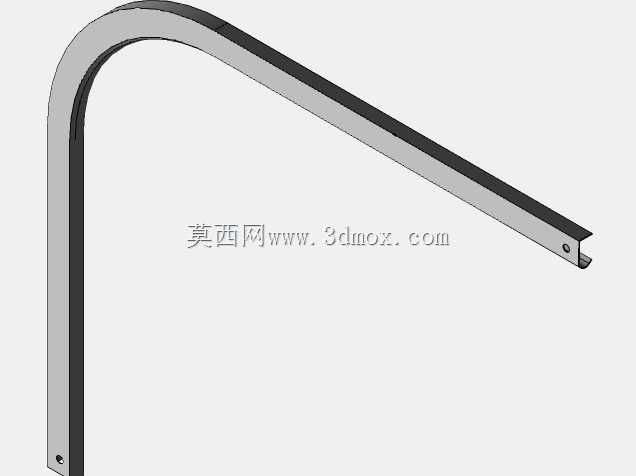

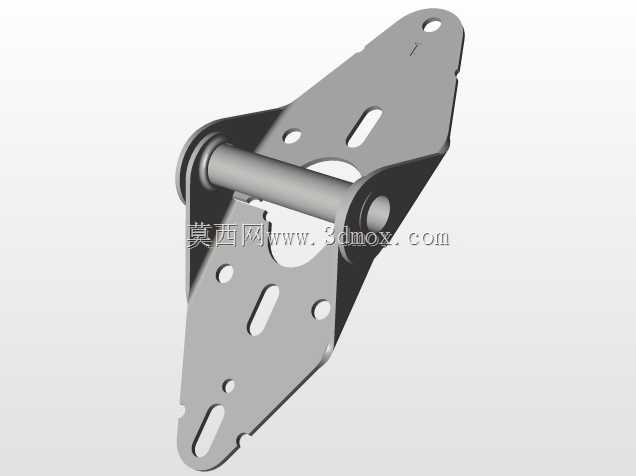

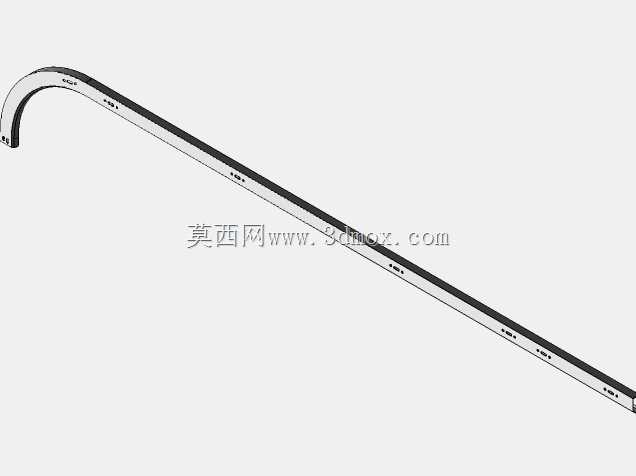

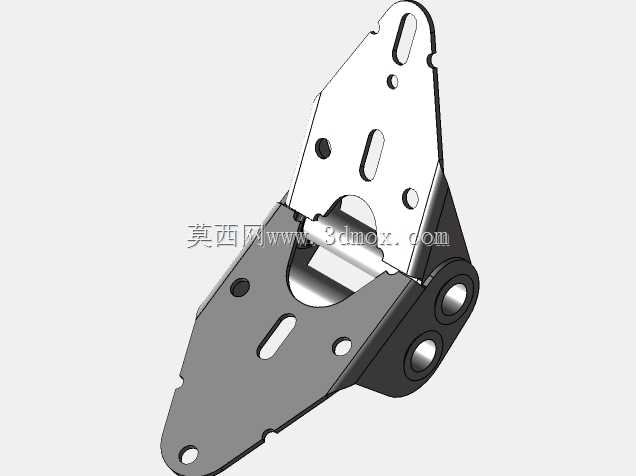

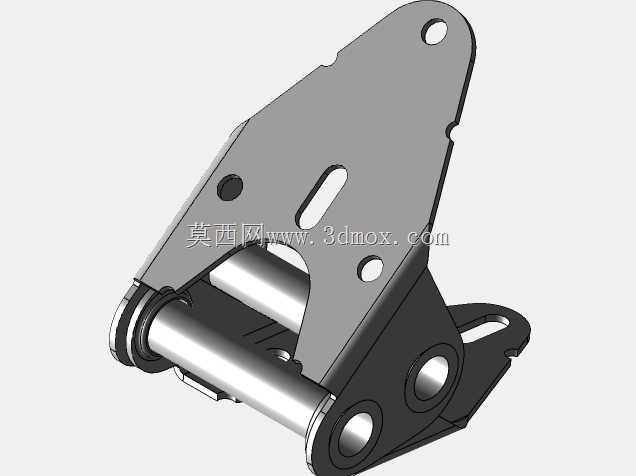

该组件应用于民用及商用分段式上翻车库门的运动传导系统，是实现车库门分段弯折、沿预设轨迹平稳升降的核心铰接承载部件，日常运行中需反复承受门体分段载荷、滚轮滚动摩擦及启闭过程的交变冲击力，其结构可靠性直接决定车库门的运行顺畅度与使用寿命。从实际安装场景来看，这类铰接组件需匹配车库门洞上方的弧形转弯导轨，在门体上升过程中带动相邻门板段完成相对转动，让门板可以沿导轨从垂直状态平滑过渡到水平收纳状态，避免门板在转弯位置出现卡滞、剐蹭或异常受力变形。组件的主体铰接支架采用冲压成型的金属板材加工，板材厚度根据对应门体单段重量匹配，支架上开设的多个安装孔分别用于固定门板端部、穿接铰接销轴、安装滚轮组件，长条形调节孔可适配不同厚度门板的安装公差，抵消现场安装时的孔位偏差，降低装配难度。铰接销轴采用耐磨金属材质，销轴与支架铰接孔之间预留合理的转动间隙，既保证相邻门板段可以顺畅转动，又避免间隙过大导致门体运行时出现晃动异响。端部集成的滚轮采用耐磨工程塑料外圈搭配内嵌轴承的结构，滚轮外圈与导轨型面紧密贴合，滚动过程中可将滑动摩擦转化为滚动摩擦，大幅降低门体启闭的阻力，同时减少运行噪音。设计过程中首先要确定铰接点的转动角度范围，匹配车库门导轨转弯段的曲率半径，保证门板在整个升降行程中铰接转动角度无干涉，滚轮始终与导轨保持有效接触不脱轨；其次要核算支架的受力载荷，根据门体总重量、分段数量确定单组铰接组件的承载上限，对支架的折弯处、孔位周边做应力强化处理，避免长期交变载荷下出现板材开裂或孔位变形。安装边界方面，组件的整体宽度需匹配门板端部的安装槽尺寸，滚轮外径需适配导轨的内槽宽度，铰接销轴的同轴度公差控制在合理范围内，保证多组组件安装后门板整体平直，升降过程中两侧滚轮同步运行无偏斜。这类组件的结构细节直接影响车库门的实际使用体验，比如滚轮的轮缘弧度需匹配导轨的接触面型面，避免点接触导致滚轮过早磨损；支架的边缘做倒角处理，防止安装过程中划伤门板或施工人员，同时避免运行过程中剐蹭导轨或相邻部件。在实际选型应用中，需根据门体的单段重量、门板材质、导轨安装间距匹配对应规格的铰接组件，重载型车库门还需加大销轴直径、增加支架板材厚度，同时选用承载能力更高的滚轮轴承，保证高频次启闭场景下的结构稳定性。
