三级传动硬齿面同轴式减速机结构模型

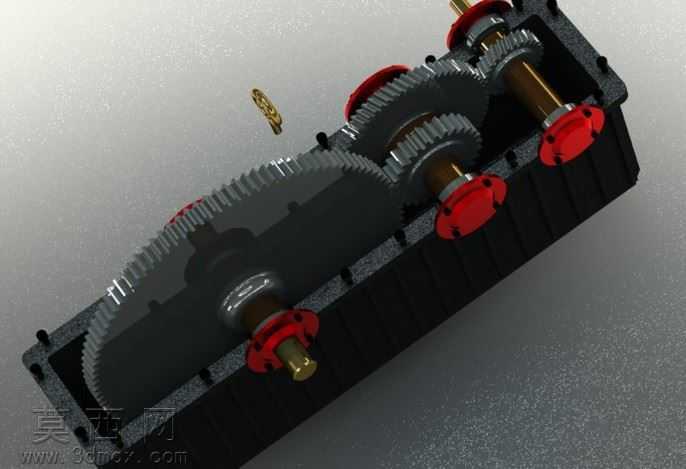

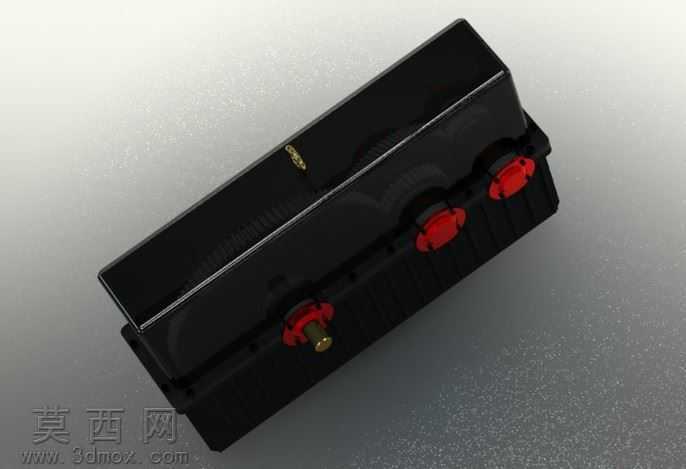

本模型为三级定轴轮系硬齿面减速机的完整三维结构模型，建模过程严格遵循机械设计规范，先完成核心传动参数的推演计算，确定各级齿轮的模数、齿数、传动比分配、中心距参数，再以参数化建模方式逐一生成各零件特征。建模时先搭建输入轴、中间轴、输出轴的轴类零件，绘制轴肩、键槽、轴承安装位、密封件配合位的精准特征，保证各轴段的同轴度、配合公差符合装配要求；随后构建各级硬齿面圆柱齿轮，还原渐开线齿廓的精确齿形，添加齿面倒角、轮毂键槽、减重结构等细节，确保齿轮啮合时的中心距、侧隙符合硬齿面传动的设计标准。完成传动零件建模后，依次构建箱体、箱盖、端盖、轴承、密封件、紧固件、油标尺、吊环等附属零件，箱体部分还原了加强筋结构、轴承座安装孔、螺栓连接孔、油位观察结构、放油孔位的细节，端盖部分区分了透盖与闷盖的结构差异，还原了密封槽的设计特征。装配阶段按照实际装配工艺顺序完成约束，先将轴承、齿轮、轴套等零件装配到对应轴上形成轴系部件，再将各轴系部件装入箱体轴承孔，依次安装端盖、密封件、紧固件完成总装，所有配合关系均按照实际机械配合要求设置，可清晰展示内部传动链的动力传递路径。渲染阶段为不同零件赋予对应材质，齿轮与轴类零件采用调质合金钢材质，呈现金属哑光质感，箱体采用铸铁材质表现粗糙的铸造表面质感，端盖、紧固件采用发黑处理的金属材质，密封件采用橡胶材质，通过光影调整突出内部齿轮啮合的结构层次，半透明化处理箱盖部分可直观展示三级齿轮的传动排布，清晰呈现硬齿面减速机大传动比、高承载能力的结构特点，完整还原了该类减速机的内部构造与装配逻辑，可用于机械结构教学、传动方案演示、设计参考等场景。
