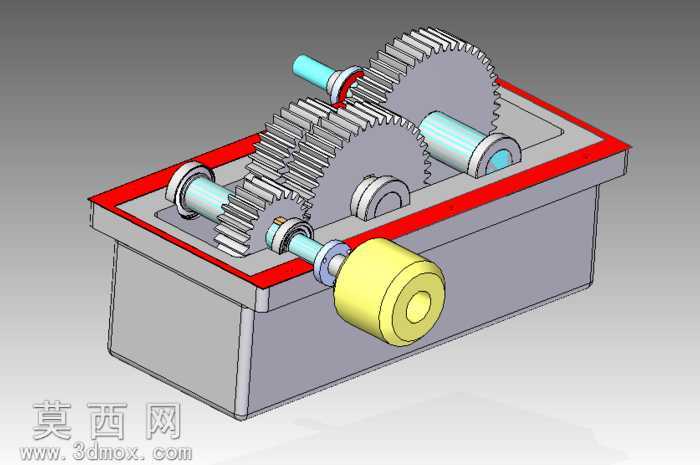

三级展开式硬齿面齿轮减速机三维结构

本作品为三级展开式硬齿面齿轮减速机的三维建模成果，建模过程严格遵循机械设计规范，针对减速机的核心传动结构与箱体组件进行了全参数化构建。建模阶段首先完成传动系统的参数匹配，依据输入转速1750rpm、输出转速600rpm的传动比要求，精准计算各级齿轮的模数、齿数、齿宽、螺旋角参数，采用渐开线圆柱齿轮的标准齿廓生成逻辑，还原硬齿面齿轮的齿形细节，同时完成各级传动轴的轴段设计，匹配轴承安装位、轴肩定位结构、键槽传动结构，确保轴系零件的装配逻辑符合实际机械装配要求。箱体部分采用剖分式箱座与箱盖的分体结构设计，建模时还原了箱体的轴承座孔、安装凸台、连接螺栓孔、定位销孔、油位观察结构、放油孔等细节特征，箱盖与箱座的结合面做了贴合精度的结构处理，边缘的密封槽结构也完整呈现，保证箱体的密封与安装逻辑合理。渲染阶段针对不同零件赋予适配的材质属性：齿轮与传动轴采用调质合金钢材质，呈现金属哑光质感并还原加工面的细微纹理；箱体采用铸铁材质，还原铸造表面的哑光灰质感；输入轴端的联轴器部件赋予工程塑料与金属结合的材质效果，轴承部件还原滚动体与内外圈的金属光泽差异；箱盖结合面的密封胶条赋予橡胶材质的哑光质感。整体装配采用自下而上的装配逻辑，先完成各级齿轮与轴、轴承、轴套的子装配，校验齿轮的啮合侧隙与轴系的同轴度，再将轴系组件装入箱座，完成箱盖、端盖、紧固件、联轴器的总装配，所有配合关系均采用机械设计对应的标准配合，确保传动结构的运动逻辑符合减速机的实际运行状态。设计过程中重点考量硬齿面齿轮的承载特性，对齿轮的支撑跨距、轴承选型匹配做了结构优化，箱体的加强筋结构也做了合理布局，既还原了硬齿面减速机的真实结构特征，也保证三维模型的工程实用性，可用于机械结构教学、传动方案演示、产品设计参考等场景。
