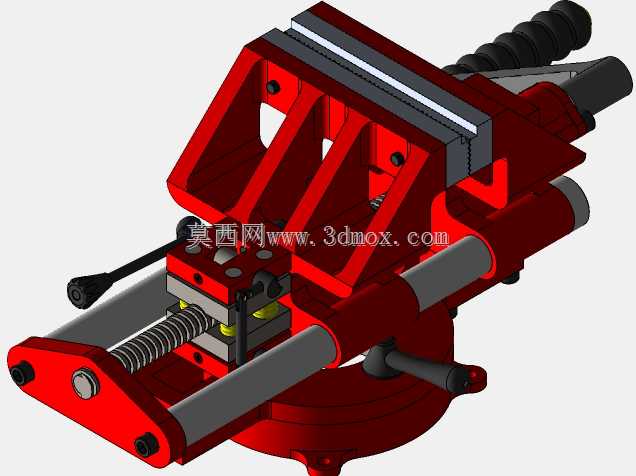

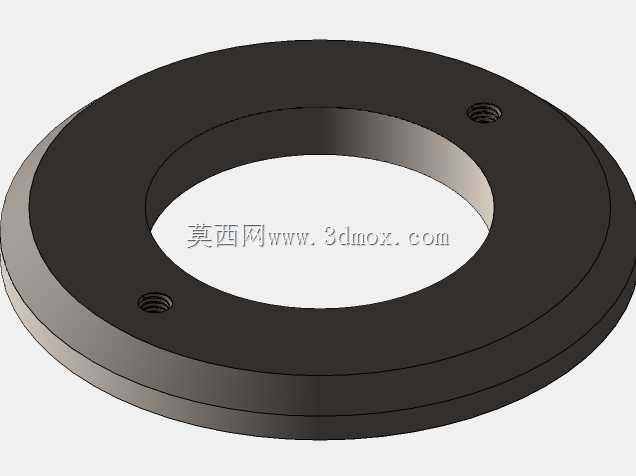

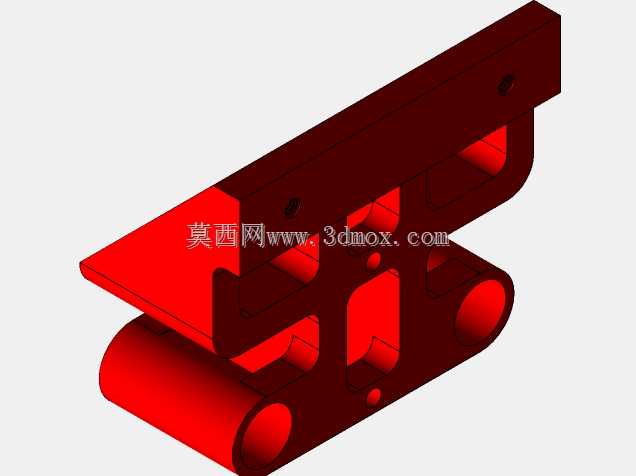

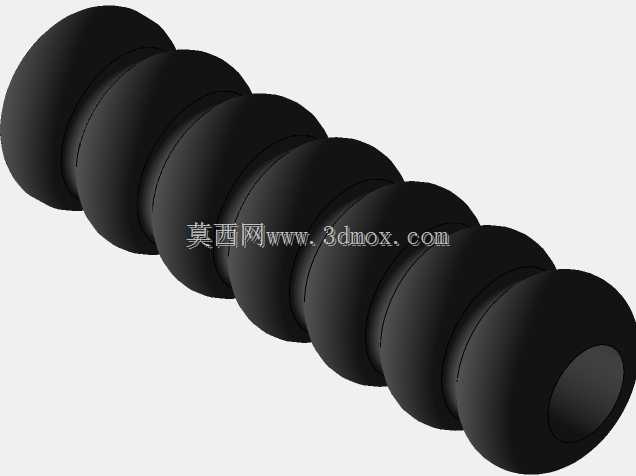

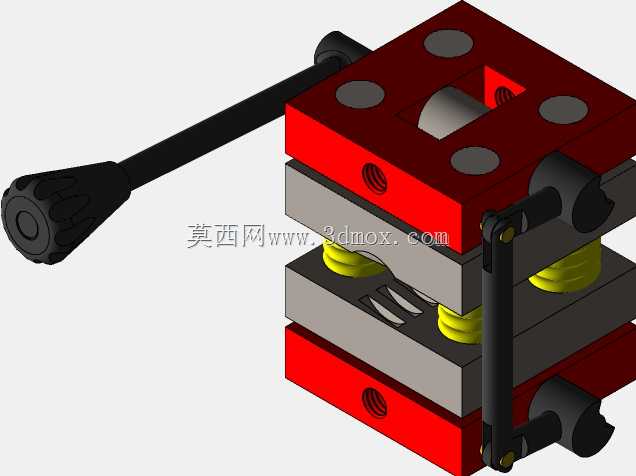

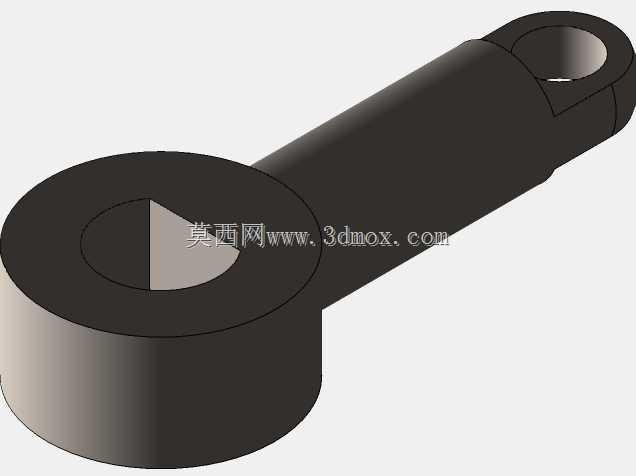

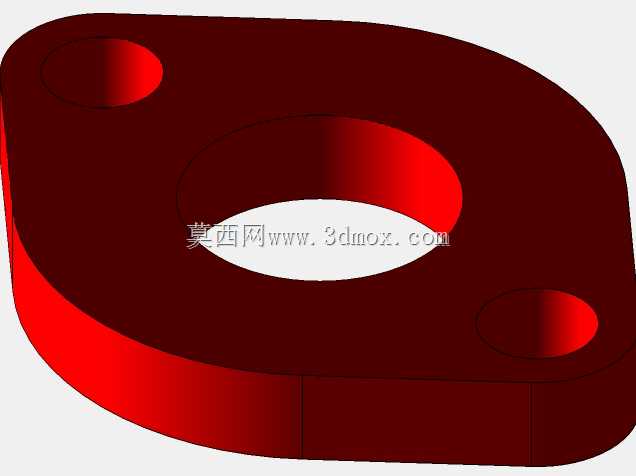

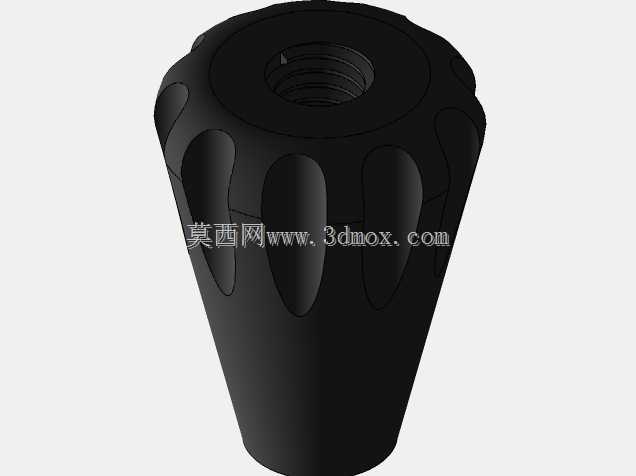

带半螺母丝杠分离机构的旋转底座台钳

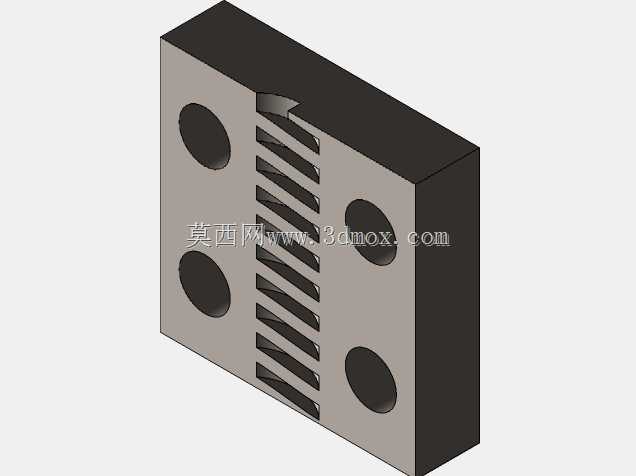

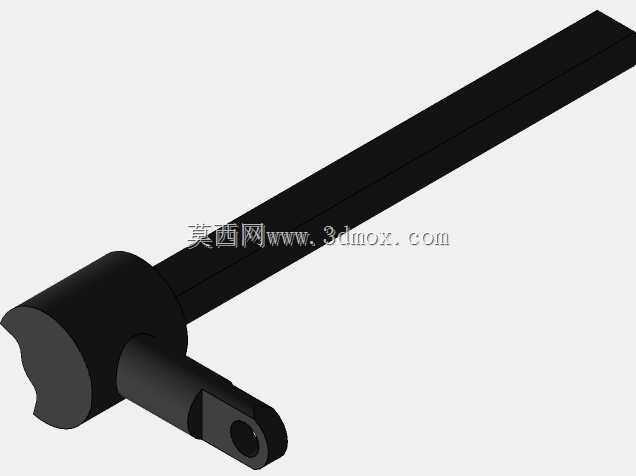

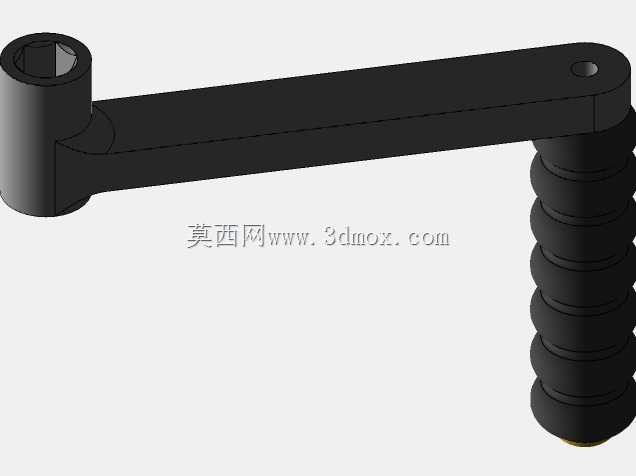

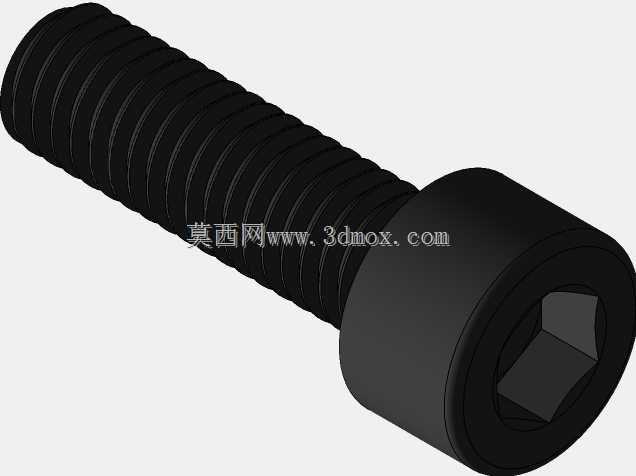

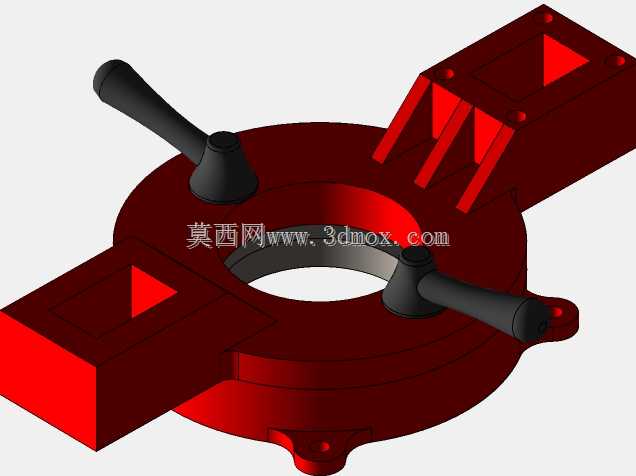

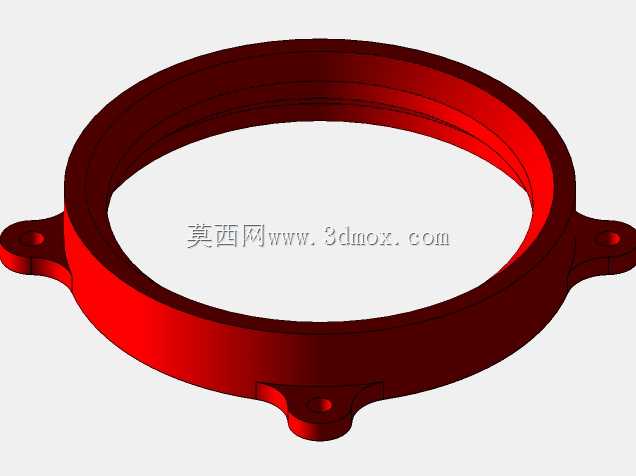

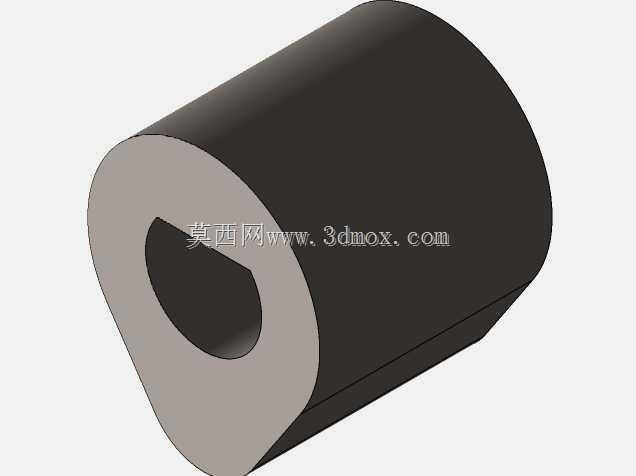

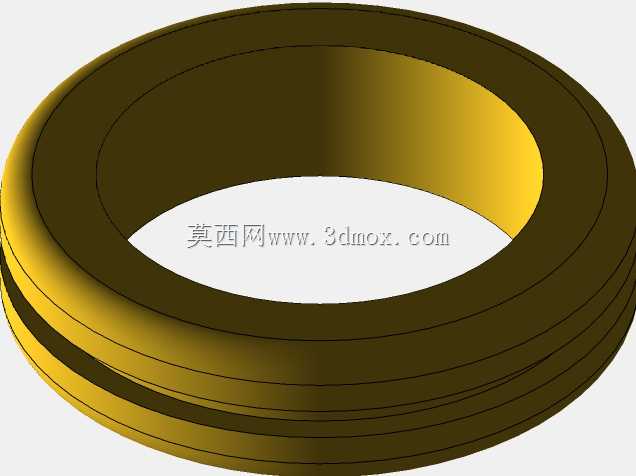

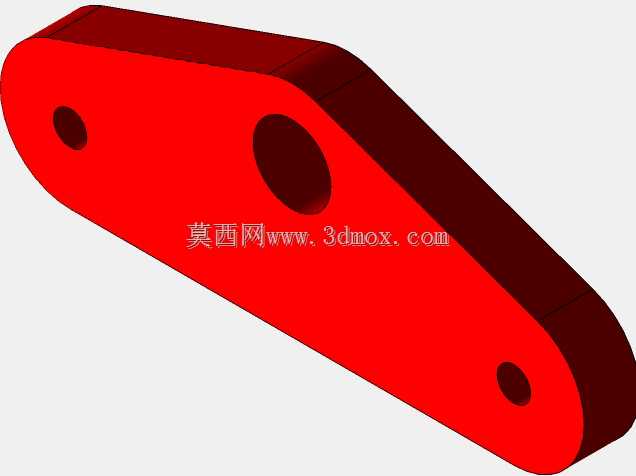

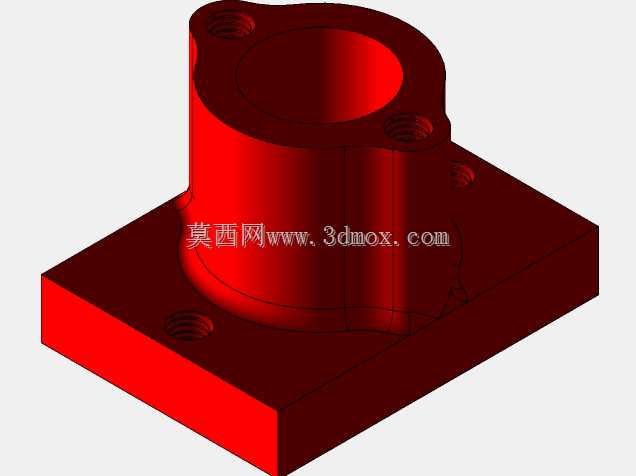

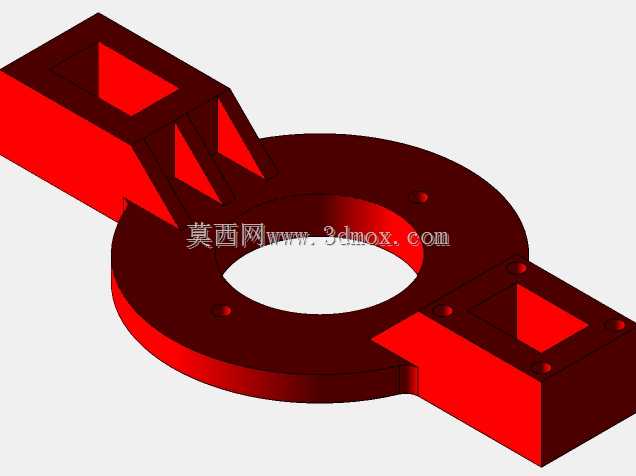

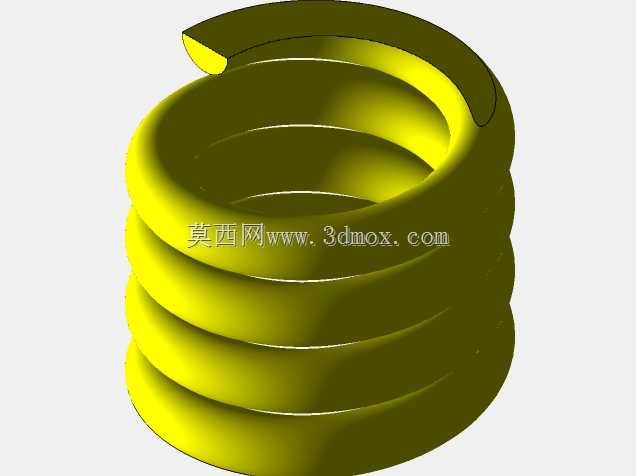

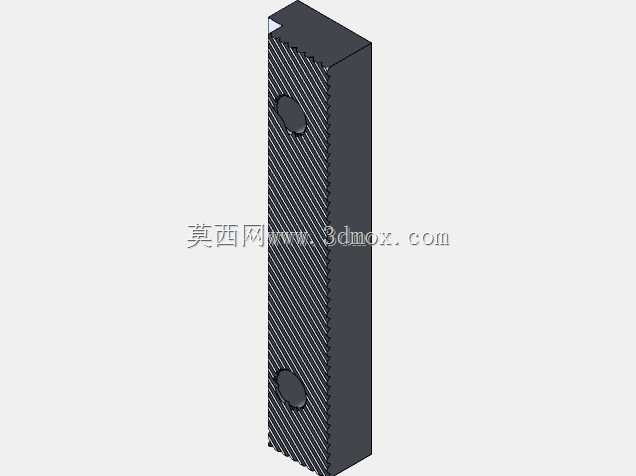

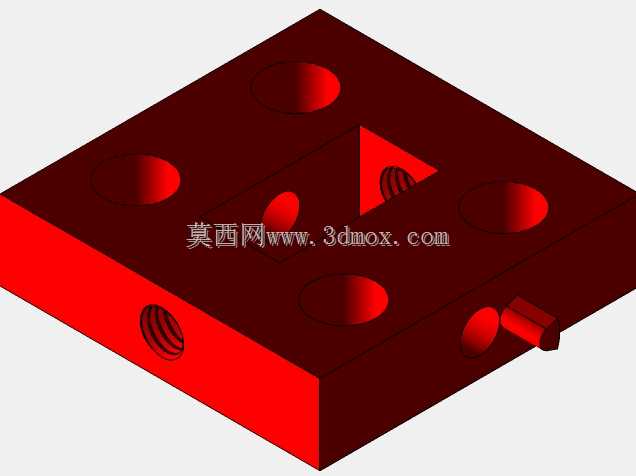

这款台钳的设计初衷是探索工装夹具的功能拓展边界，区别于常规固定式台钳仅能完成直线夹紧的单一功能，其在结构上集成了半螺母丝杠分离机构与可旋转底座，能够适配更多复杂装夹场景。在机加工实训车间、小型维修工位、精密装配操作台等场景中，常规台钳往往需要反复松卸工件调整角度才能完成多面加工，这款结构的台钳可通过旋转底座实现钳身整体的周向角度调整，配合底座的锁紧手柄，可在0到360度范围内任意角度锁止，无需重新装夹工件即可调整加工朝向，能有效减少重复装夹带来的定位误差，提升小批量多工序加工的装夹效率。半螺母丝杠分离机构是这款台钳的核心设计亮点，常规台钳的丝杠与螺母始终处于啮合状态，调整钳口开度时需要全程转动手轮，当需要快速开合较大距离时操作效率极低，该结构通过操作侧方的拨杆即可实现半螺母与丝杠的啮合与分离，分离状态下活动钳身可沿导轨快速推拉移动，快速接近工件后再拨回拨杆让半螺母与丝杠啮合，通过转动手轮实现最终的夹紧锁紧，大幅缩短大开度调整的操作时间。从安装边界来看，这款台钳的底座采用标准法兰式安装结构，底座圆周分布多个沉头安装孔，可直接固定在标准钳工工作台、机床辅助工作台或者移动式工装架上，安装面的平面度要求控制在0.1mm以内，避免底座安装后产生形变影响钳身的转动顺畅度与夹紧精度。钳口部分采用可更换式硬质钳口板，钳口板表面加工有交叉防滑齿纹，能够在夹紧时提供足够的摩擦力，避免工件受切削力时产生滑移，钳口板通过内六角螺钉固定在钳身上，磨损后可快速拆卸更换，无需整体更换钳身部件。导向部分采用双圆柱导轨结构，相比常规单导轨台钳，双导轨结构能够承受更大的侧向力矩，在进行铣削、打磨等存在侧向力的加工工序时，活动钳身不会出现偏摆，夹紧刚性更有保障。旋转底座的锁紧机构采用偏心锁紧结构，操作手柄扳动时即可通过偏心块将旋转座与固定底座压紧锁止，锁紧力足够抵抗常规加工产生的扭转力矩，不会出现加工过程中钳身自行转动的问题。整体结构的设计虽然集成了多项拓展功能，但所有操作机构都布置在钳身侧方与前端，操作时不会与加工区域产生干涉，符合人工操作的人机工程学要求，操作人员在工位上无需大幅挪动身体即可完成开度调整、角度旋转、锁紧固定等全部操作。
