双盘磁带输送导向机构三维设计

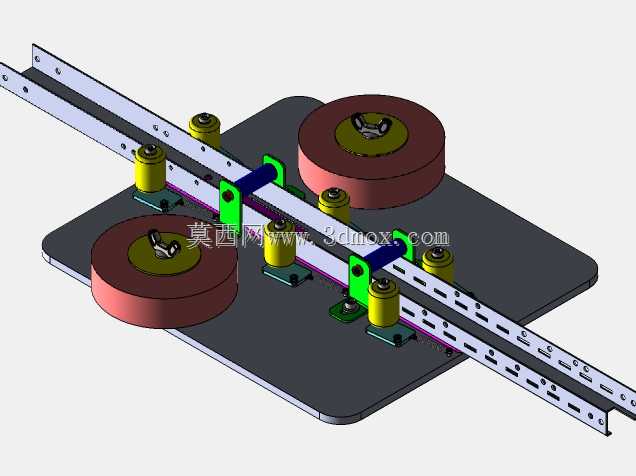

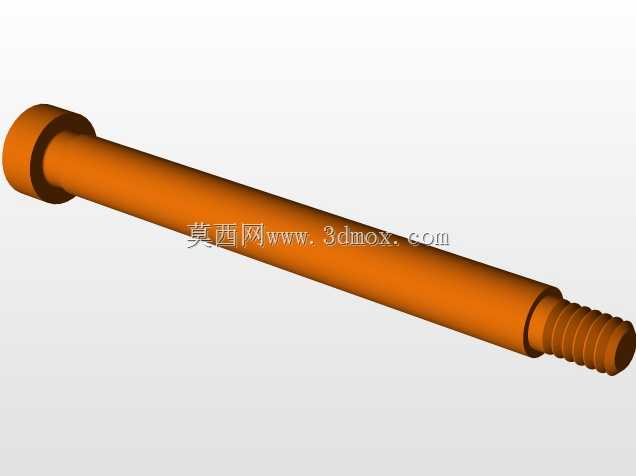

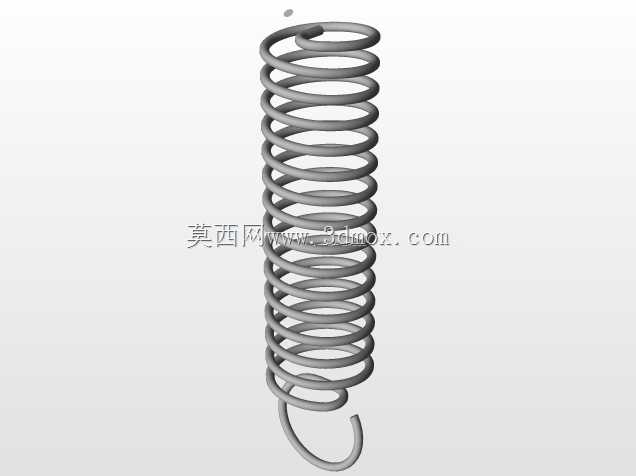

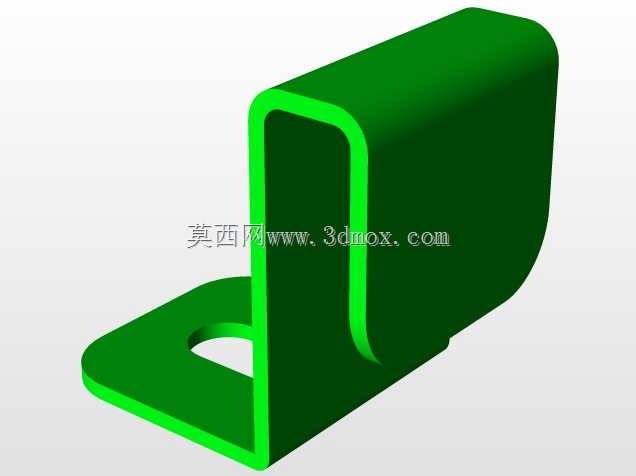

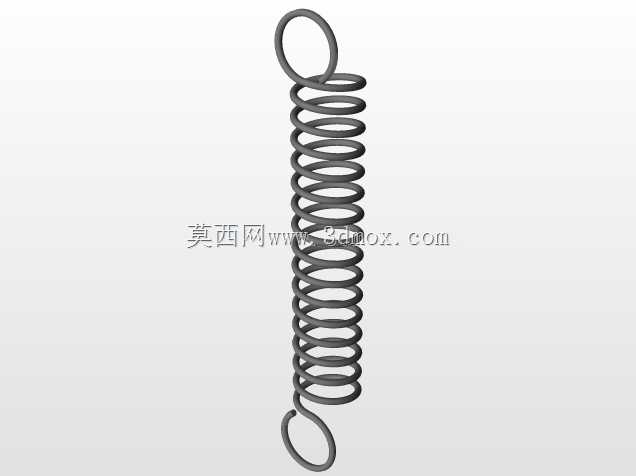

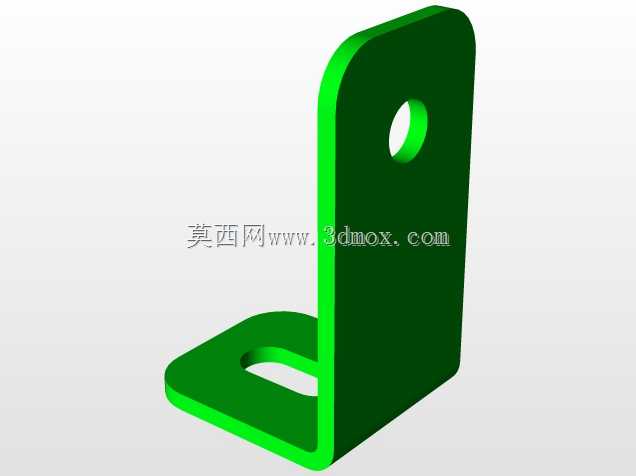

该结构主要面向窄幅带状物料的精准输送场景，常见于磁带生产检测、薄型带料分切后转运、柔性带材性能测试等工位，核心作用是实现带状物料的稳定张紧、精准导向，避免带料在输送过程中出现跑偏、褶皱、张力不均等问题，保障后续工序的加工或检测精度。从结构布局来看，整体采用底板承载式设计，所有功能组件均安装在一块矩形安装底板上，底板边缘做圆角处理，避免安装调试过程中出现锐边划伤，底板上预留的安装孔位可直接与设备机架通过螺栓锁附，安装边界清晰，无需额外设计转接板即可适配多数通用设备的安装台面。两个大直径带盘分别布置在底板的对角位置，作为带料的放卷与收卷载体，带盘中心设置快拆式锁紧结构，更换带卷时无需拆卸多余部件，可直接完成带盘的装夹固定，有效缩减换料辅助时间。带盘之间设置多组立式导向轮组件，导向轮采用带限位台阶的圆柱结构，轮体外包覆软性耐磨材质，既可以约束带料的横向窜动，又能避免硬质轮面刮伤带料表面，导向轮的安装座采用高度可调设计，可根据带料的实际厚度、张紧需求微调导向轮的上下位置，适配不同规格带料的输送要求。横跨在两组导向轮之间的长条形导轨采用C型截面冷弯型材制作，导轨侧面等距排布的安装孔可灵活调整导向压块的固定位置，导向压块采用工程塑料材质，压合面与带料上表面保留微小间隙，既可以限制带料在高速输送时的上下跳动，又不会因压合过紧增大带料的运行阻力。设计过程中优先考虑了张力的均匀传递，所有导向轮的安装轴线均保持严格平行，带料的缠绕路径经过反复校核，确保带料在各轮体上的包角处于合理区间，避免因包角过大导致带料拉伸变形，或是包角过小出现打滑问题。各轮体的支撑轴均配置低阻力转动轴承，运行过程中转动顺畅无卡滞，长时间运行也不会出现明显的磨损发热问题。整体结构没有冗余的复杂构件，所有零部件均采用常见的标准型材与机加工件，加工难度低，装配流程简单，后期维护时仅需定期检查导向轮的磨损情况、轴承的润滑状态即可，运维成本较低。在安装尺寸方面，整体结构的横向长度适配常规1米以内宽度的设备台面，纵向深度不超过0.6米，安装时仅需保证底板的水平度，即可保障带料输送的直线度，无需复杂的调平工序。
