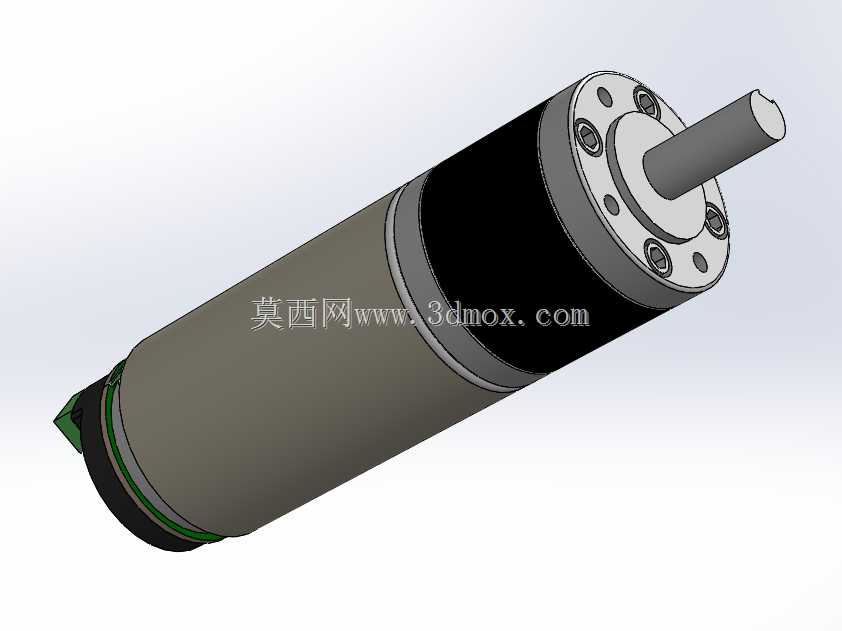

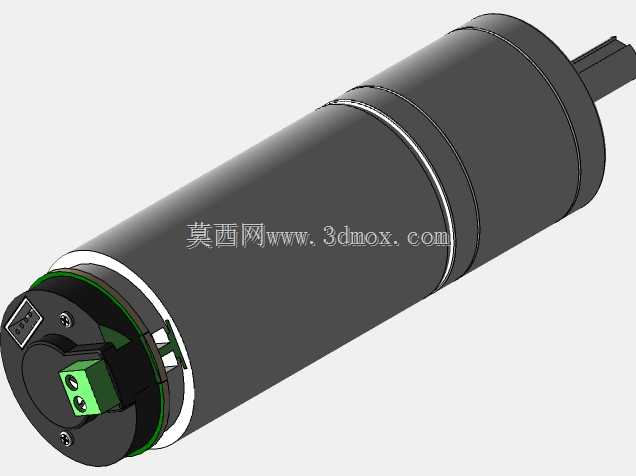

MPG45ZY45直流行星齿轮减速电机结构

这款直流行星齿轮电机的设计，核心围绕小空间内的大扭矩输出需求展开，在做结构建模时首先要考虑的是安装端的配合公差，输出轴端采用法兰式安装结构，端盖上的安装孔位沿圆周均布，能适配多数自动化设备的安装面板，安装时不需要额外做转接支架，能直接固定在设备的动力输入工位。从实际应用场景来看，这类电机常被用在小型输送线的驱动端、智能仓储的分拣拨杆机构、医疗设备的精密进给单元，还有民用领域的智能家居传动结构里，因为行星减速结构的特性，它能在较低的输入转速下输出稳定的大扭矩，同时相比普通直齿减速结构，传动过程的噪音更低，回程间隙更小，适合对传动精度有一定要求的工位。

建模过程中，行星轮系的配合是重点，内齿圈与外壳采用过盈配合加周向定位的结构，避免传动过程中内齿圈跟转，三个行星轮沿太阳轮圆周均布，行星架的输出端直接连接动力输出轴，每一级行星轮的销轴都做了耐磨结构设计，能承受长期正反转带来的交变载荷。电机本体的筒状外壳做了滚花防滑设计吗？不，实际建模里外壳是光滑圆柱面，尾部出线端做了防弯折的护套结构，避免设备布线时线缆反复弯折导致线芯断裂。

从安装边界来看，电机主体外径为45mm，输出轴直径适配常规的联轴器安装尺寸，轴伸长度满足常规传动件的安装深度，不需要额外截短轴端。设计时特意将减速段与电机本体的同轴度公差控制在合理范围内，避免高速运转时出现径向跳动，影响传动平稳性。端盖上的固定螺丝采用内六角圆柱头螺丝，沉孔深度刚好容纳螺丝头，不会突出安装端面，保证安装后法兰面能完全贴合设备安装板，不会出现安装间隙。

在功能特性上，这款电机的减速级采用多级行星结构组合，能根据不同的扭矩需求匹配对应的减速比，建模时将每一级的齿形参数都做了标准化处理，方便后续衍生不同减速比的型号时，只需要调整行星轮系的级数和齿比参数，不需要重新设计外壳和安装接口，能大幅缩短同系列产品的开发周期。尾部的出线方向可以根据安装需求做周向调整，适配不同设备的布线走向，避免线缆与周边结构产生干涉。做结构校验时，要重点校核行星轮销轴的剪切强度，还有输出轴的抗扭强度，保证在额定负载下不会出现结构变形或断裂，同时端盖与外壳的配合处做了密封槽设计，能满足常规工况下的防尘需求，适配多数工业车间的使用环境，不需要额外做防尘防护结构。
