轴类零件径向圆跳动检测专用夹具结构

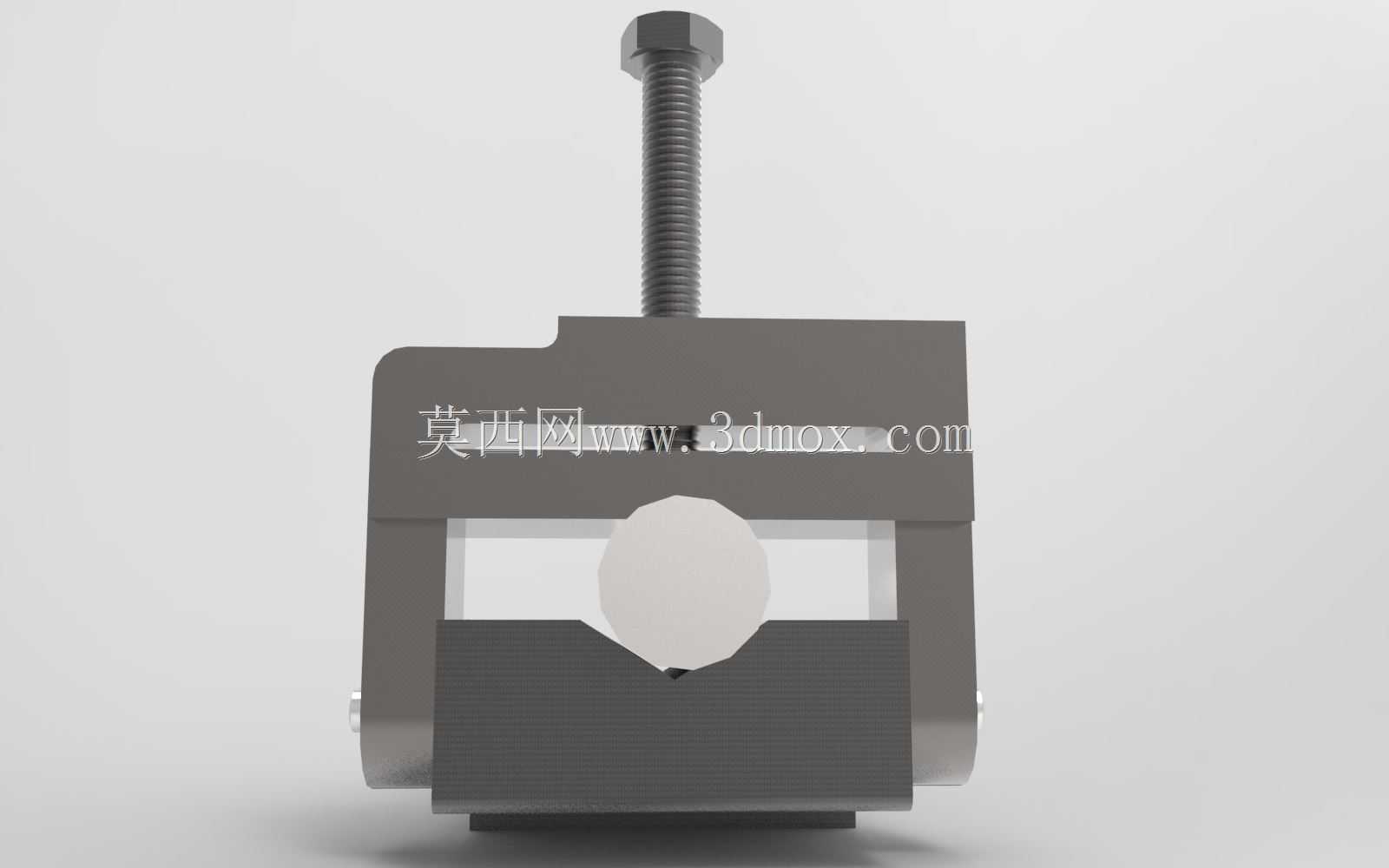

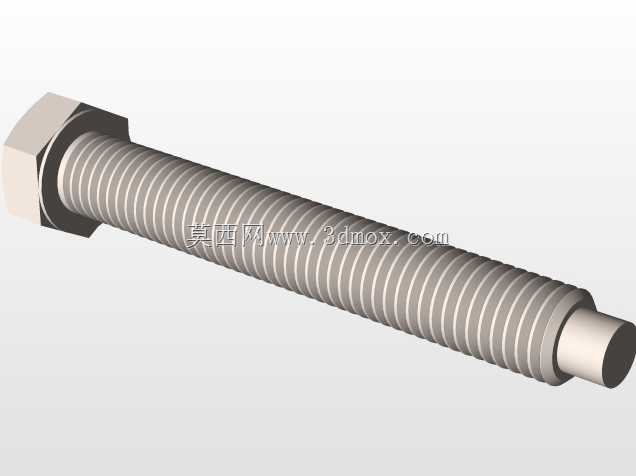

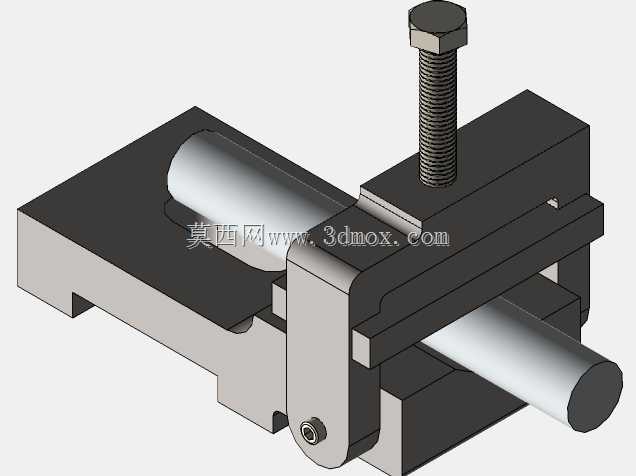

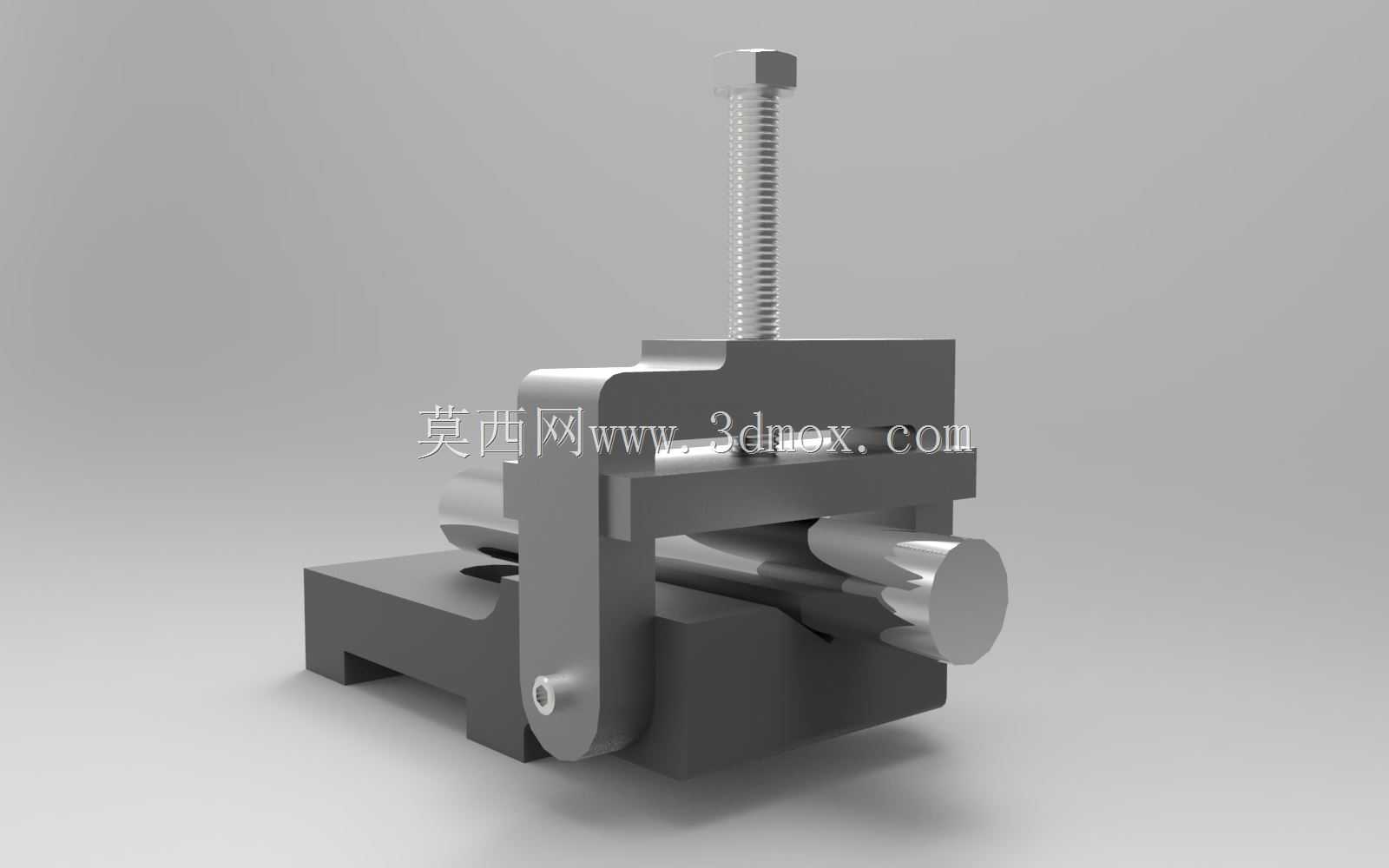

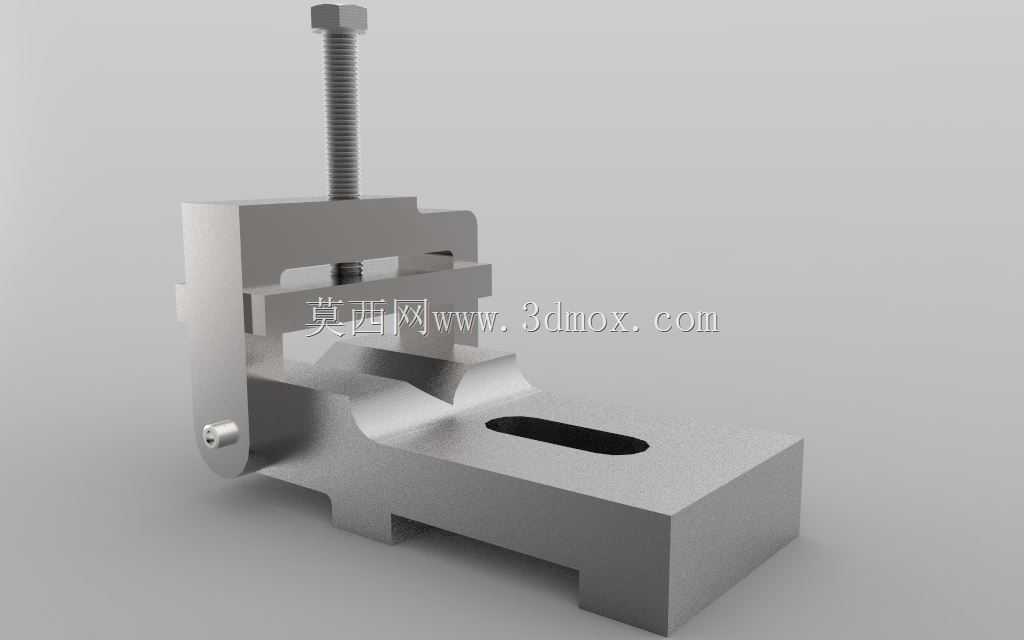

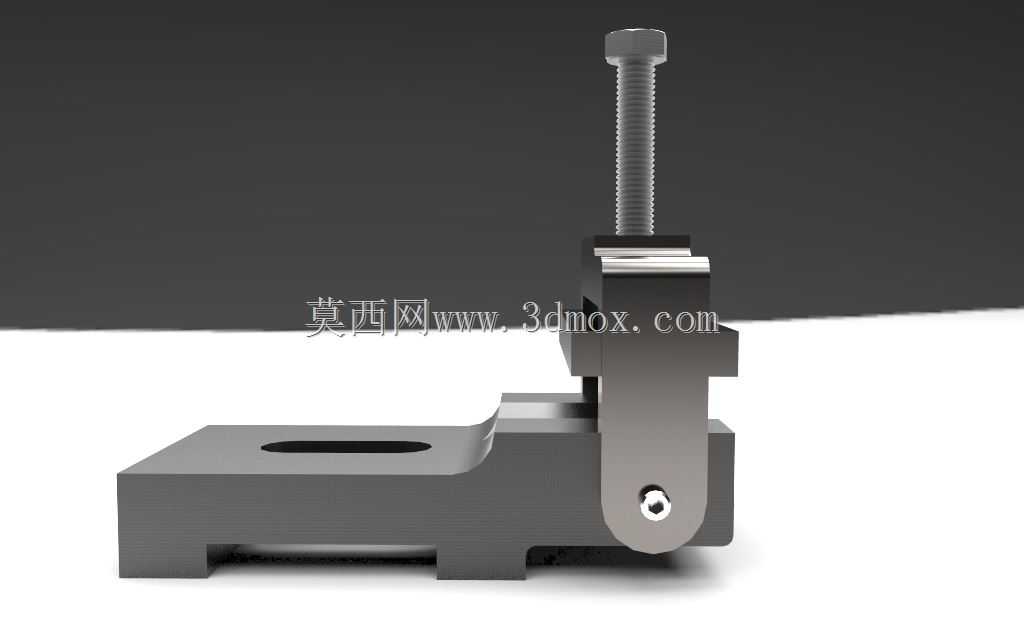

在轴类零件的机加工序间检测、成品入厂复检场景中，这类轴检测夹具是计量室、生产现场质检工位的常用辅助工装，主要用于快速装夹光轴、台阶轴类工件，配合百分表完成径向圆跳动、圆柱度等形位公差检测，替代通用V型块搭配压板的零散装夹方式，减少装夹找正耗时。整套夹具采用分体式装配结构，核心定位依托底座上加工出的90度V型槽，V型槽的两个定位面经过精铣后做刮研处理，表面粗糙度控制在Ra1.6以内，保证轴类工件放置后轴线与夹具安装基准面平行，避免定位误差传导至检测结果中。夹紧动作通过顶部的螺栓传动实现，拧紧螺栓时，活动颚板沿底座侧壁的导向面垂直向下滑动，颚板下端的圆弧压面贴合轴类工件的上母线，配合V型槽的两个支撑点形成三点定位夹紧，夹紧力可通过螺栓拧紧力矩控制，既避免轴件装夹变形，也能防止检测过程中工件转动或轴向窜动。活动颚板与底座之间通过平头螺钉做侧向限位，仅保留垂直方向的滑动自由度，避免夹紧过程中颚板偏斜导致的轴件轴线偏移。整套夹具的安装边界可适配多数计量检测工作台的T型槽安装尺寸，底座底面做磨平处理，可直接放置在平板上使用，也可通过底座两端的安装孔配合螺栓固定在专用检测台架上。从结构设计逻辑来看，这套夹具没有采用复杂的连杆或凸轮夹紧结构，全部采用标准紧固件配合机加工结构件实现功能，零件加工难度低，普通铣床、磨床即可完成全部零件加工，后期维护时仅需更换磨损的螺栓或颚板压块即可，维护成本极低。V型槽的定位段长度覆盖常见直径轴件的支撑需求，针对不同直径的轴类检测仅需调整螺栓的下压行程即可，无需更换定位块，适配直径范围覆盖车间常见的小直径传动轴、销轴类零件检测需求。夹紧颚板的压面做了圆弧过渡处理，避免硬接触划伤轴件的已加工表面，适配成品轴件的检测防护要求。在实际使用中，这类夹具相比通用三爪卡盘装夹的检测方式，不会对轴件的外圆造成夹痕，装夹效率提升40%以上，尤其适合批量轴类零件的工序间快速检测，装夹后无需重复找正即可直接架设百分表完成检测读数，整体结构紧凑，占用工作台面积小，可同时并排布置多套夹具完成不同规格轴件的检测工位排布。
