康康托科尔塔多废料处理工装机构

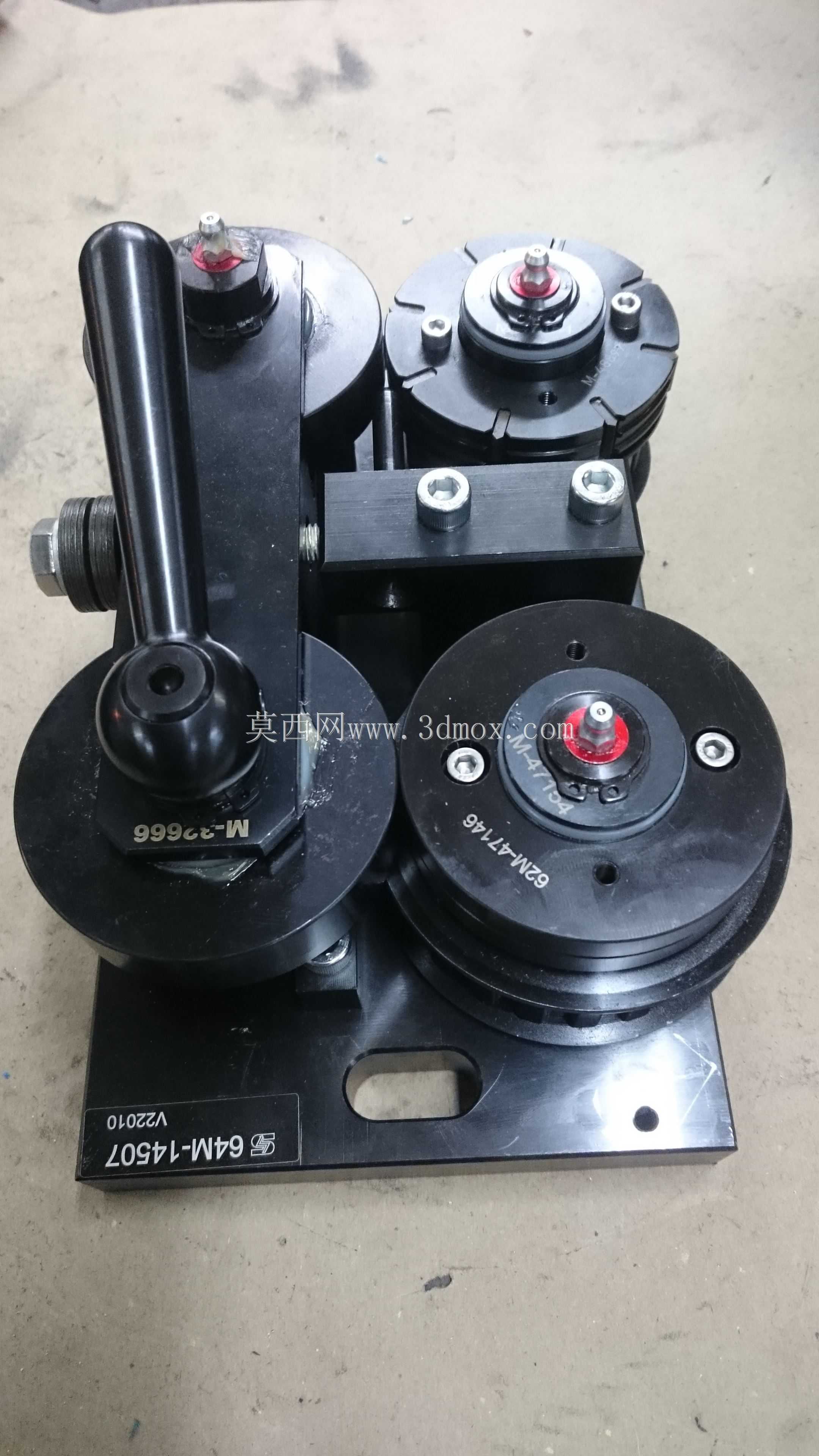

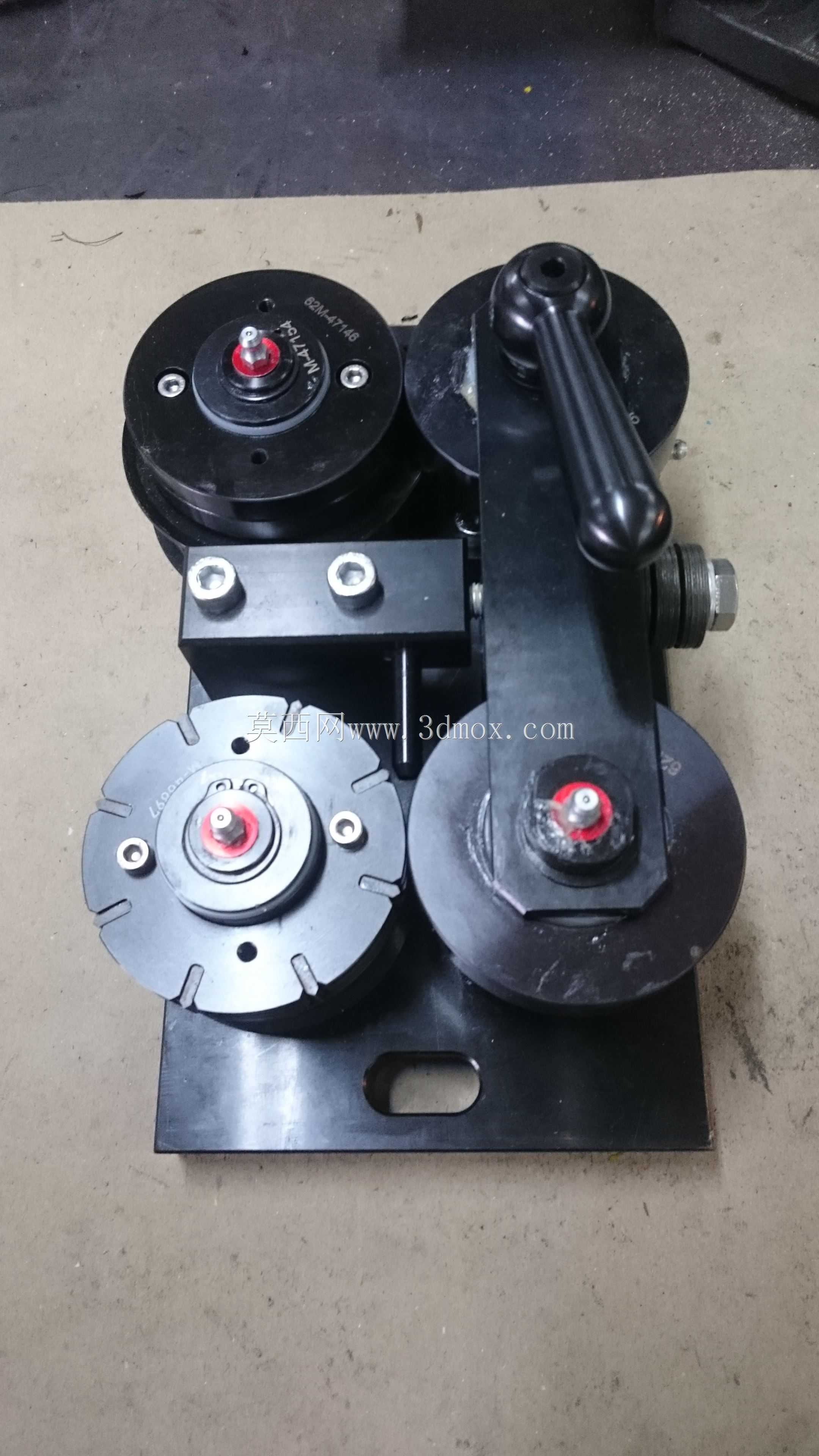

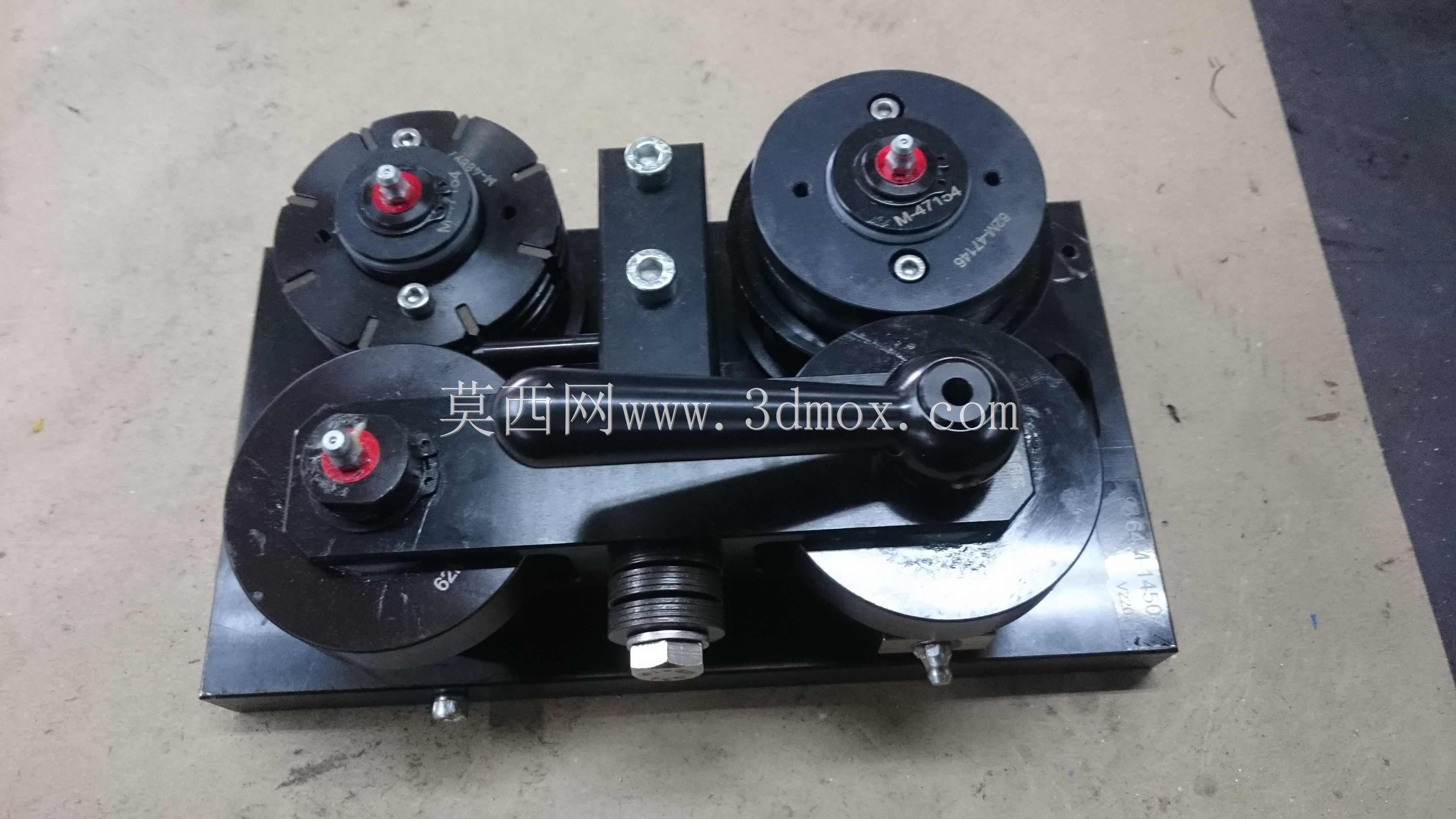

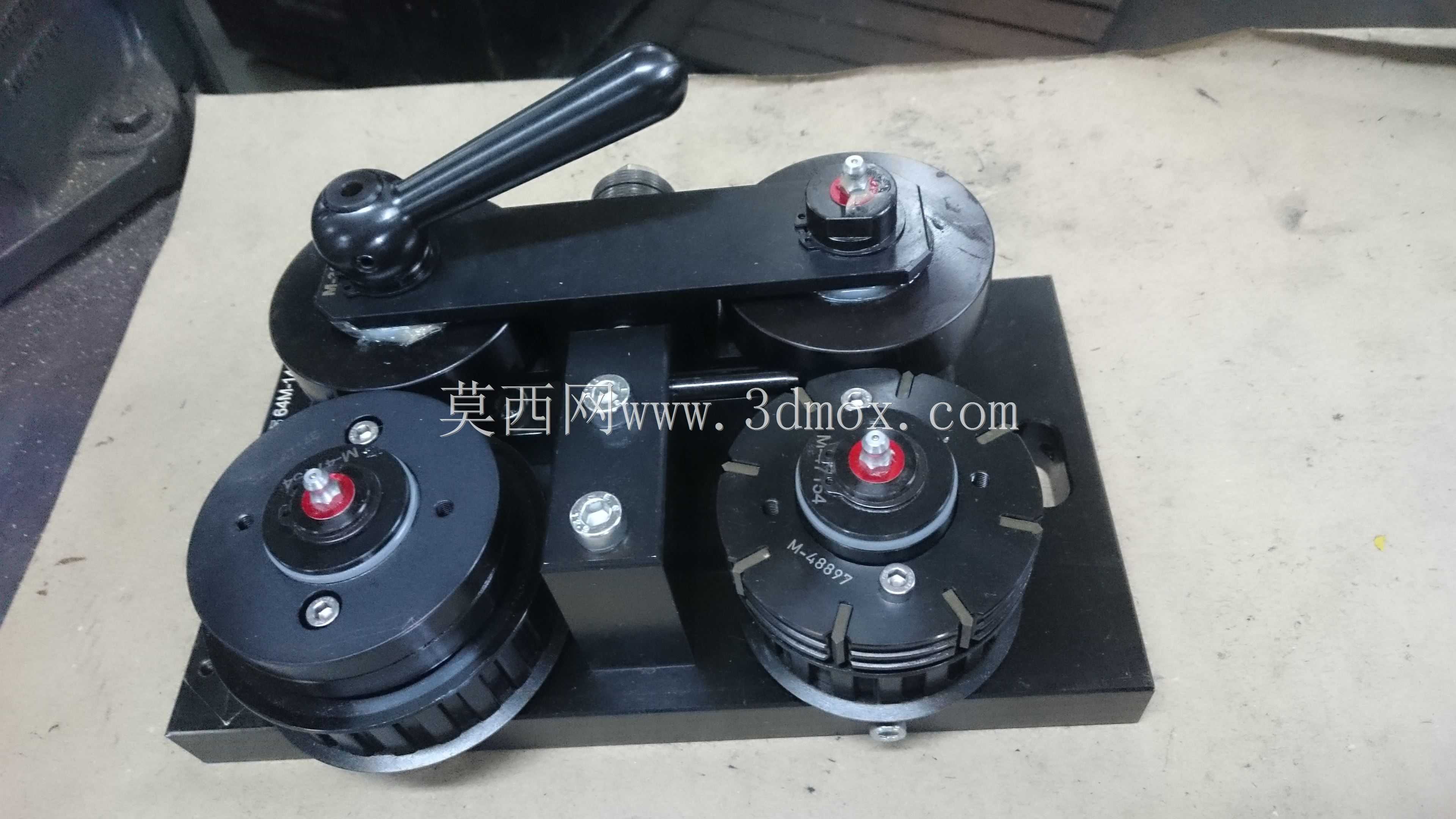

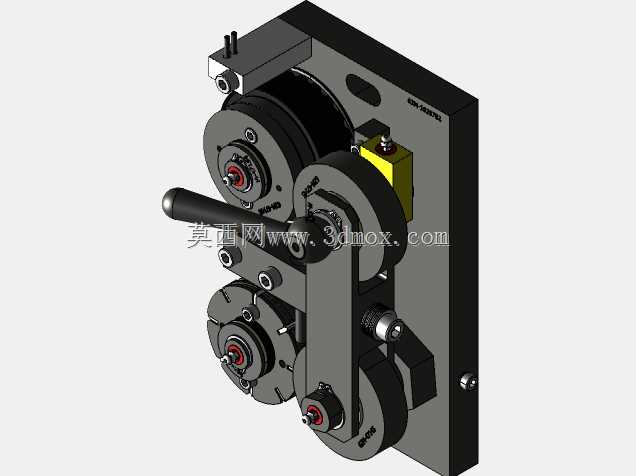

这套工装机构主要面向卷材加工产线的废料导送、张力控制场景，常见于薄膜分切、金属箔材冲压、窄带料连续冲压工位，用来承接加工过程中产生的连续带状废料，避免废料垂落卡滞在设备运动部件缝隙中，也能通过恒定的张力约束让废料收卷过程更顺畅，减少断料、堆料导致的产线停机频次。从结构布局来看，整套机构以整块铣削加工的钢制底板作为安装基准，底板上预留了对应安装工位的定位销孔与螺栓过孔，安装时可以直接通过螺栓锁紧在设备机架的预设安装面上，不需要额外做适配转接板，安装边界控制得比较紧凑，不会占用过多产线侧边的操作空间。三个带阻尼调节的轮组呈三角布局固定在底板上，每个轮组的中心轴都做了同轴度校准，轮体表面做了发黑防锈处理，轮端的红色调节旋钮用来调整单轮的阻尼力矩，针对不同厚度、不同材质的带状废料，可以单独调整每个轮的阻尼值，匹配不同走料速度下的张力需求，避免张力过大扯断废料，或是张力过小导致废料松垂缠绕。中间的黑色摇臂组件是张力动态补偿结构，摇臂通过转轴与基座连接，端部的压轮始终贴合在废料带表面，当走料速度出现波动、废料带张力瞬间变化时，摇臂会绕转轴小幅度摆动，抵消张力波动带来的冲击，让废料输送全程保持稳定的张紧状态。两个立式的调节螺栓座固定在两个上轮组之间，用来调整上轮组的中心距，适配不同宽度规格的废料带，调整时只需要松开锁紧螺母转动螺栓就能精准控制轮间距，调整完成后锁死螺母即可固定位置，不需要反复拆装轮组。整套机构的所有运动部件都做了耐磨处理，转轴位置加装了自润滑衬套，长时间连续运行也不会出现卡滞异响，日常维护只需要定期清理轮面粘附的废料碎屑即可，不需要频繁加注润滑脂。在结构设计阶段，设计人员特意将所有调节部件都布置在机构的正面操作侧，操作人员站在产线侧边就能完成所有阻尼、间距的调整操作，不需要探身到设备内侧，操作安全性更高。轮组的边缘做了圆角导正结构，废料带导入轮组时不会被锐边刮断，即使走料过程中出现小幅偏摆，导正圆角也能把废料带顺滑引导到轮体中间位置，避免出现跑带、掉带的问题。基座底部的边角位置做了倒角处理，安装时不会和机架上的其他凸起部件产生干涉，整体安装高度控制在较低范围，不会遮挡产线操作人员的观察视线，方便实时查看废料走料状态。
