L型带安装孔铰接轮缘支撑结构

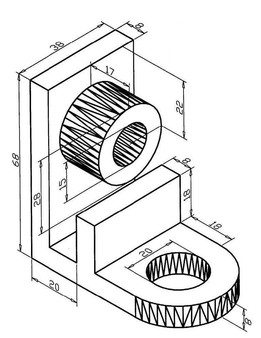

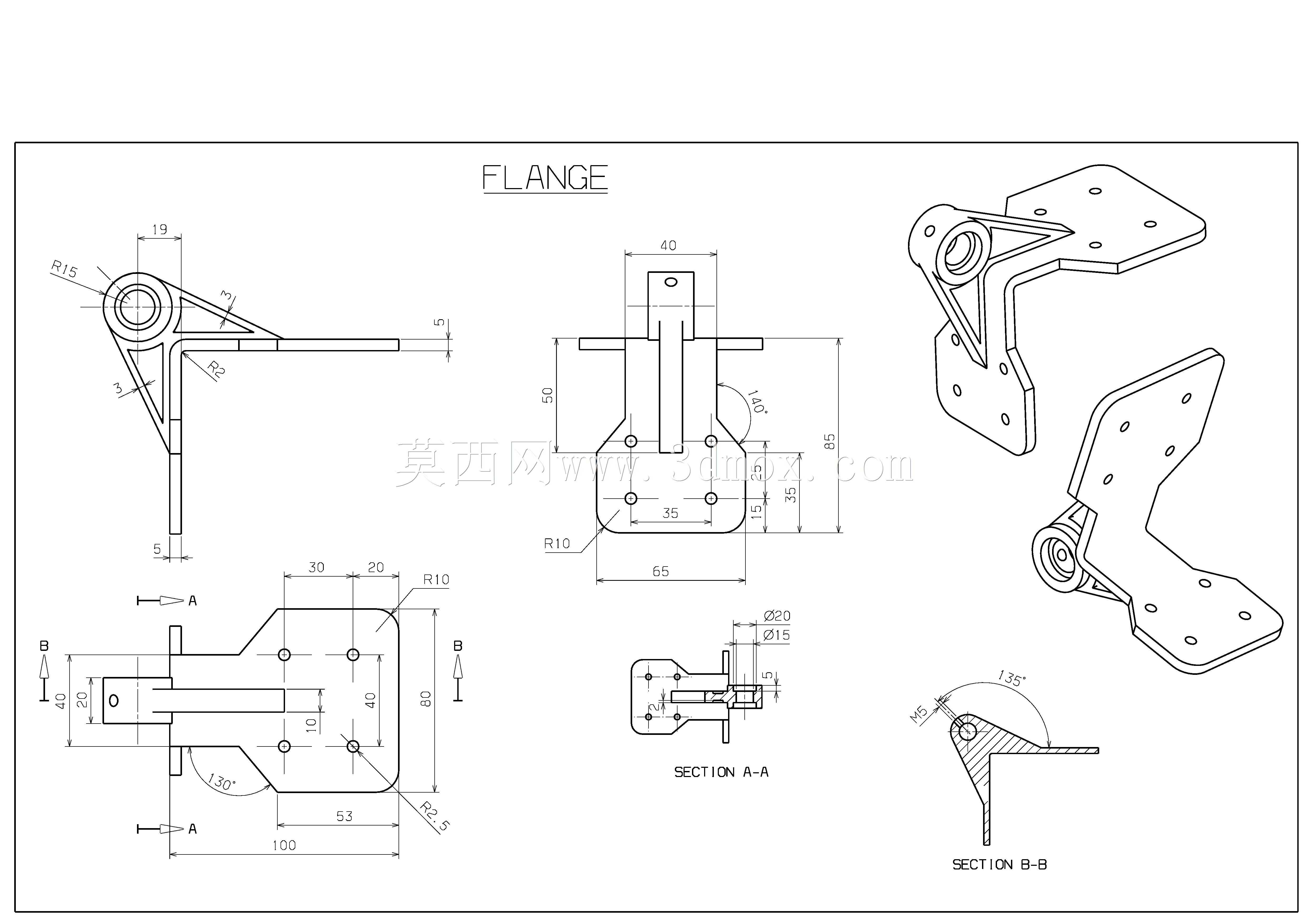

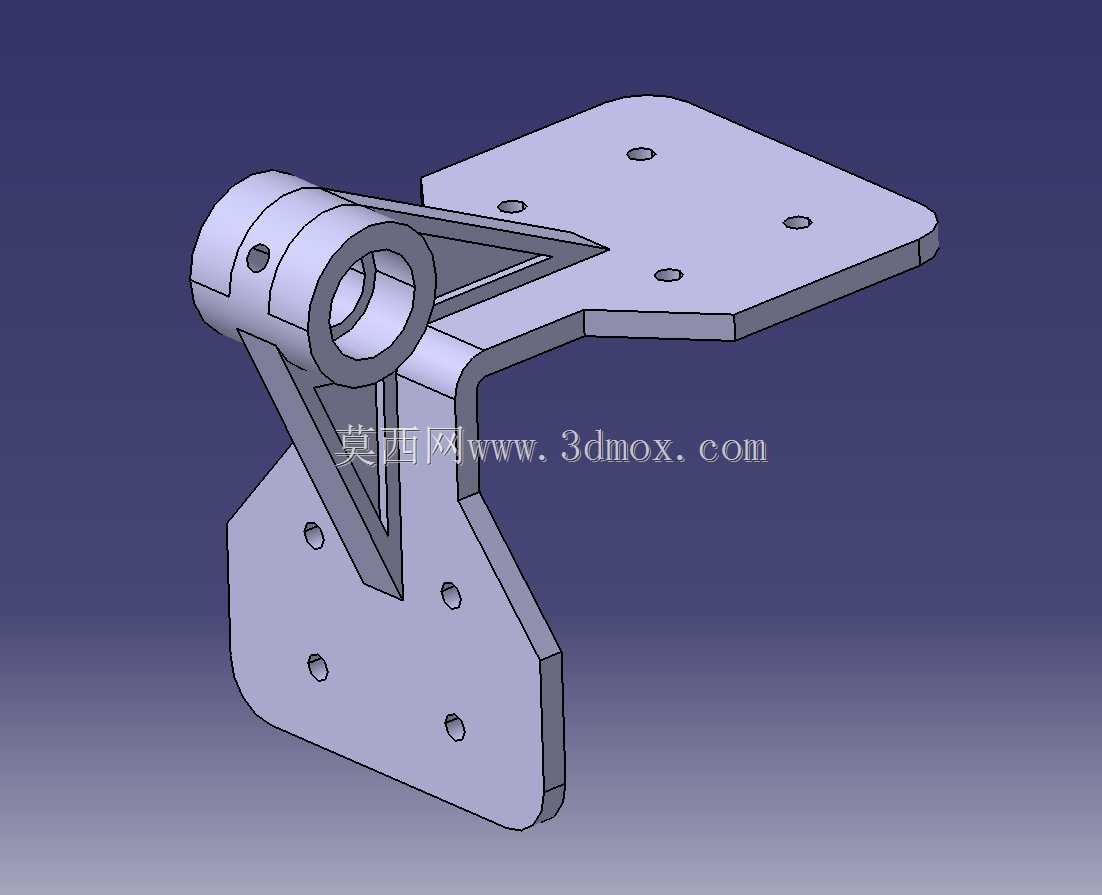

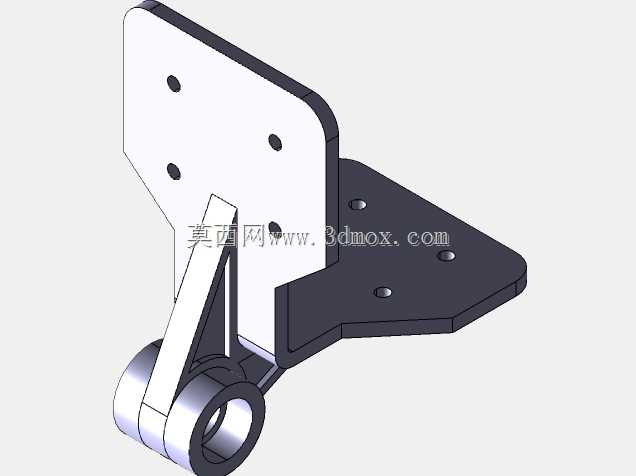

该轮缘支撑结构属于设备铰接定位类五金构件，主要应用在需要实现角度限位、转动支撑的传动连接场景中，常见于轻工输送设备侧边挡边定位、小型工装夹具的角度调节支座、非标自动化设备的门板铰接限位部位，可承担径向支撑与转动导向的双重作用，避免运行过程中轮体或转动件出现轴向窜动、偏移错位的问题。从结构设计逻辑来看，构件采用L型弯折的主体构型，一端设置带衬套的铰接圆孔，用于穿装转轴实现转动副连接，孔位周边做了加厚凸台处理，提升铰接部位的抗挤压、抗磨损性能，避免长期转动出现孔位失圆变形；另一端延伸出平直支撑臂，臂端与侧部的安装板上均匀排布多个沉头安装孔，可通过螺栓直接固定在设备机架或安装基准面上，安装孔位做了位置公差匹配，能适配不同安装间距的固定需求，降低现场安装的配做工作量。尺寸设计上充分考虑了安装边界约束，铰接端外圆做了R15的圆弧过渡，避免转动过程中与周边构件发生运动干涉，支撑臂长度方向预留了足够的安装操作空间，安装板的轮廓做了R10的圆角处理，去除锐边防止安装调试过程中出现划伤风险，两个剖面视图清晰展示了铰接部位的衬套压装深度、安装板的板材厚度，所有折弯部位均设置了合理的折弯圆角，避免冲压加工过程中出现应力集中导致的开裂问题。结构上还集成了135度的角度限位结构，当铰接件转动到限定角度时，支撑臂与安装板的贴合面会形成硬限位，无需额外加装限位块即可实现转动角度的约束，减少装配零件数量，提升整体结构的可靠性。从建模细节来看，所有安装孔的沉头深度、铰接孔的公差配合、折弯边的垂直度都做了精准还原，可直接用于工程出图、加工工艺编制以及装配干涉校验，在实际选型应用时，可根据实际承载需求调整板材厚度与铰接孔直径，适配不同载荷等级的使用场景，安装时需保证铰接孔的轴线与安装基准面的平行度，避免转动过程中出现卡滞、磨损加剧的问题。
