小型摩擦式零件固定夹具结构设计

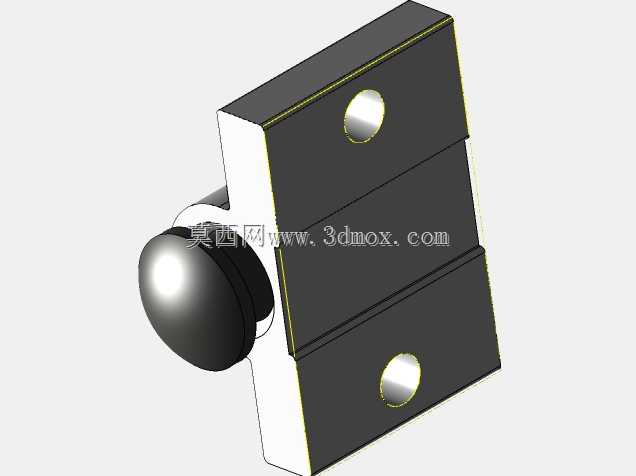

在精密零部件加工、小型工件装配以及检测工位的工序流转中，这类小型摩擦夹具的应用场景十分广泛，尤其适配小尺寸异形件、薄壁件的装夹需求——这类工件如果采用传统刚性卡爪装夹，很容易出现夹伤变形、定位偏移的问题，而摩擦式夹紧的方式可以通过接触摩擦力均匀分散夹紧力，避免局部应力集中损伤工件表面。从实际功能来看，该夹具核心作用是在工序作业过程中对目标零件提供稳定的位置约束，无论是铣削加工工位的工件固定、装配线上的小部件定位，还是检测工序中的样件夹持，都能通过旋钮式的摩擦锁紧结构实现快速装拆，不需要额外配套复杂的气动或液压驱动回路，手动操作即可完成夹紧与释放动作，非常适合小批量多品种的柔性生产场景。从设计思路层面拆解，该夹具采用了分体式安装基座加摩擦锁紧头的组合结构，安装基座上预留了两个同轴的安装孔位，可通过螺栓直接固定在工作台面、工装基板或者专用治具架上，安装孔的间距设计充分考虑了通用工装的安装孔距标准，不需要额外加工过渡连接板即可完成装配，大幅降低了现场适配的改造成本。锁紧头采用球面旋钮设计，旋钮表面做了防滑处理，操作人员徒手即可旋转施力，旋钮内部的摩擦顶紧结构在旋转过程中会逐步伸出，通过端面的摩擦阻尼块与被夹持零件表面接触，依靠摩擦力实现零件的锁紧固定，不会在零件表面留下压痕，对表面质量要求高的精加工零件十分友好。从安装边界与尺寸适配来看，该夹具整体结构紧凑，基座部分采用L型直角结构，其中一个立面作为安装基准面贴靠工装基板，另一个立面承载锁紧机构，整体占用的安装空间很小，即使在排布密集的多工位治具板上也能灵活布置，不会和相邻工位的夹具、刀具或者作业机构产生运动干涉。锁紧头的伸出行程经过合理设计，既可以满足不同厚度尺寸零件的夹持需求，又不会因为行程过长导致结构刚性下降，在最大夹持行程下依然能保持足够的锁紧力，保证加工或者装配过程中工件不会出现移位。在结构细节处理上，基座的棱角位置做了小倒角处理，避免操作人员在装拆工件过程中被锐边划伤，摩擦阻尼块采用耐磨材质制作，长期反复使用也不会出现过度磨损导致锁紧力下降的问题，日常维护只需要定期清洁接触面的切屑、油污即可，不需要复杂的保养流程。这类小型摩擦夹具在实际产线中往往不会单独使用，通常会根据工件的外形轮廓多件组合布置，从多个方向对工件提供摩擦约束，实现复杂形状零件的稳定装夹，相比定制化的专用夹具，这类通用型小型摩擦夹具的适配性更强，采购和使用成本更低，在精密加工、电子装配、小型零部件检测等领域的应用占比正在逐年提升。
