车床用顶尖式尾座结构三维设计

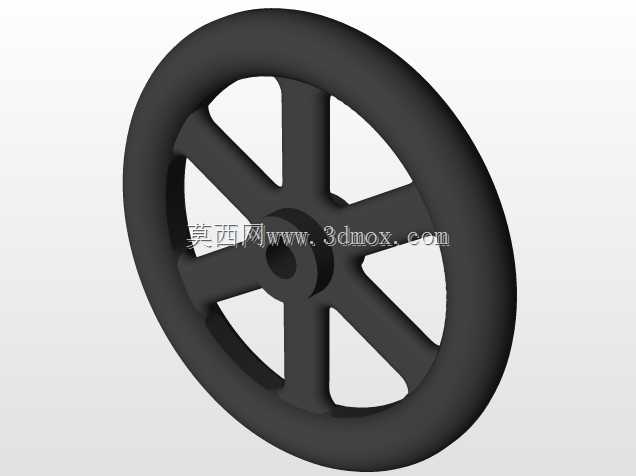

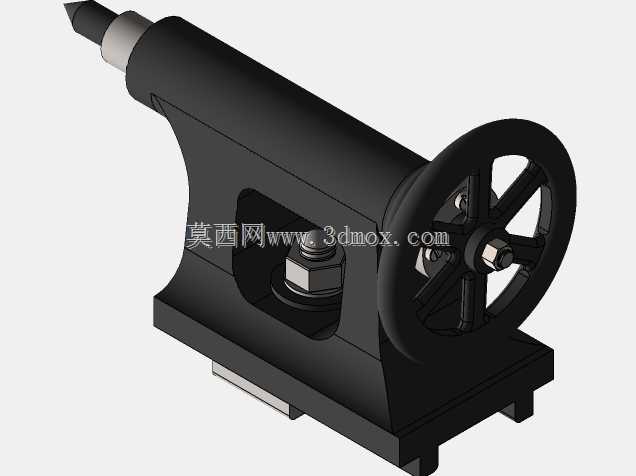

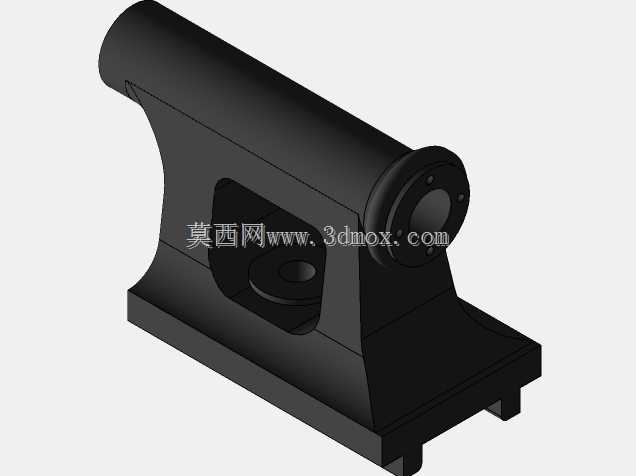

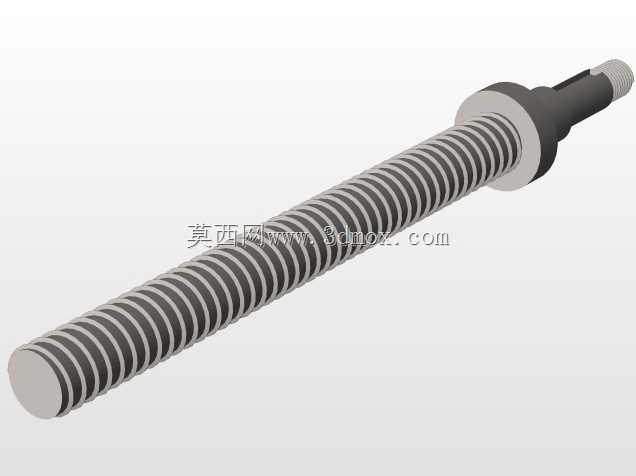

在普通卧式车床的长轴类、盘套类工件装夹作业中，尾座是承担工件轴向定位、顶紧支撑的核心配套部件，直接影响加工过程的工件刚性与回转精度，尤其在加工长径比超过10的细长轴工件时，尾座的顶紧稳定性直接决定了加工后工件的圆柱度、表面粗糙度是否能达到工艺要求。这款尾座采用经典的卧式布局，底部设置与车床床身导轨匹配的安装定位基面，可沿床身导轨轴向滑动调整位置，适配不同长度规格的工件装夹需求，安装基面的定位槽与床身导轨的配合间隙可通过底部的压紧调节结构调整，保证尾座移动顺畅的同时，避免装夹后出现偏移晃动。尾座的核心功能通过内置的顶尖伸缩机构实现，手轮连接的丝杠副带动套筒沿尾座本体的内孔做轴向进给，转动手轮即可控制顶尖的伸出长度，实现工件的顶紧与松卸，套筒与本体孔的配合采用高精度间隙配合，保证顶尖进给过程无卡滞、无径向窜动，顶紧工件后可通过侧方的锁紧机构将套筒位置锁死，避免加工过程中因切削力作用导致顶尖回缩，引发工件松动、打刀等生产问题。从设计思路来看，这款尾座优先考虑了刚性与操作便捷性的平衡，本体采用箱型镂空结构，在保证整体结构强度、降低切削振动传导的同时，尽可能减轻自身重量，方便操作人员沿床身推移调整位置；手轮采用辐条式结构，增大操作力臂的同时减少材料用量，操作人员转动手轮时无需过大的操作力即可完成大顶紧力的输出，适配日常加工的频繁操作需求。顶尖采用标准莫氏锥度安装在套筒内孔中，可根据加工需求更换不同类型的顶尖，比如加工重型工件时替换为重型回转顶尖，加工高精度工件时替换为固定合金顶尖，拓展了尾座的适用加工场景。尾座的安装边界需匹配对应型号车床的床身导轨宽度、导轨中心高，保证顶尖中心与车床主轴中心的同轴度在允许误差范围内，安装时需通过百分表打表校正尾座中心的偏移量，避免加工长轴时出现锥度误差。日常使用中，尾座的套筒进给面、丝杠副需定期加注润滑脂，减少磨损保证进给精度，锁紧机构的压紧力需调整至合适范围，既要保证锁紧可靠，也要避免压伤套筒表面影响进给顺畅度。
