带方形安装法兰的缓冲压缩弹簧组件

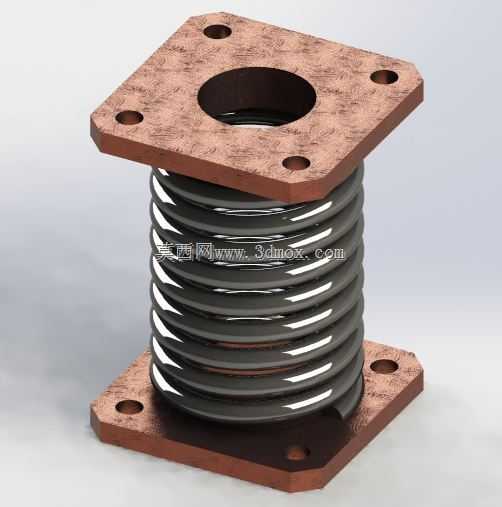

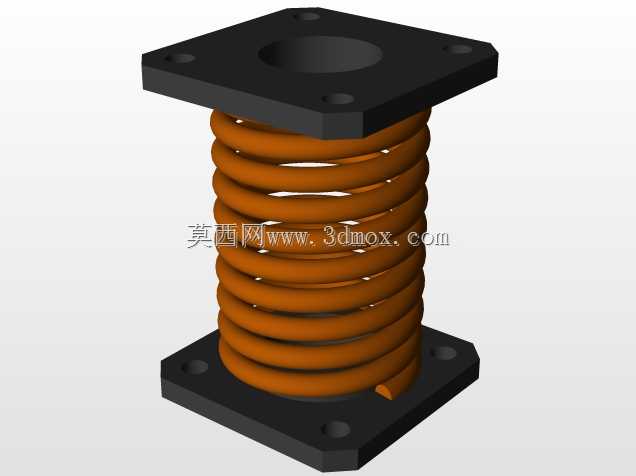

这类带方形安装法兰的缓冲压缩弹簧组件，常应用在需要轴向缓冲、隔振的机械连接部位，比如小型自动化设备的行程限位缓冲、工装夹具的减震支撑、输送线末端的工件缓冲止位，也可用于小型机电设备的安装隔振环节，抵消设备运行中产生的轴向冲击载荷，避免刚性碰撞造成的结构件变形或元器件损坏。上下两端的方形安装法兰采用对称式螺栓孔布局，安装时可直接通过螺栓穿过法兰角部的通孔完成固定，无需额外设计弹簧定位结构，能有效降低配套安装座的加工复杂度，法兰的平面度公差控制在合理区间，可保证弹簧受力时的轴向对中度，避免偏载导致的弹簧侧弯、提前疲劳失效问题。中间的压缩弹簧采用等节距圆柱螺旋结构，弹簧丝表面做了防锈涂层处理，适配常规工业环境下的使用需求，弹簧的有效圈数经过匹配计算，在额定压缩行程内可提供稳定的弹性力，不会出现力值突变的情况，弹簧两端与法兰的连接部位做了贴合处理，保证受力传递均匀，不会出现局部应力集中的问题。设计这类组件时，首先要明确使用场景下的额定冲击载荷、所需缓冲行程，以此反推弹簧的丝径、中径、有效圈数参数，同时要匹配安装空间的边界尺寸，上下法兰的外形尺寸要小于安装区域的预留空间，法兰上的安装孔中心距要符合通用安装标准，方便用户直接替换同规格的旧件，不需要重新加工安装孔位。在实际选型过程中，要注意弹簧的预压量设置，安装完成后需要保留一定的预压缩量，避免设备空载运行时弹簧出现窜动，同时要校核最大压缩量下的弹簧应力，确保在极限冲击工况下弹簧不会发生塑性变形，法兰的厚度也要根据最大载荷做强度校核，避免螺栓锁紧时法兰发生翘曲，影响弹簧的正常工作。这类组件的安装边界比较清晰，上下法兰的安装面平行度有严格要求，安装时要保证两侧安装座的平面与法兰面完全贴合，不能出现倾斜安装的情况，否则会导致弹簧受力不均，大幅缩短使用寿命，日常维护时只需要定期检查弹簧表面是否有裂纹、锈蚀，法兰固定螺栓是否松动即可，不需要复杂的保养流程，适配多数工业场景的快装快换需求。
