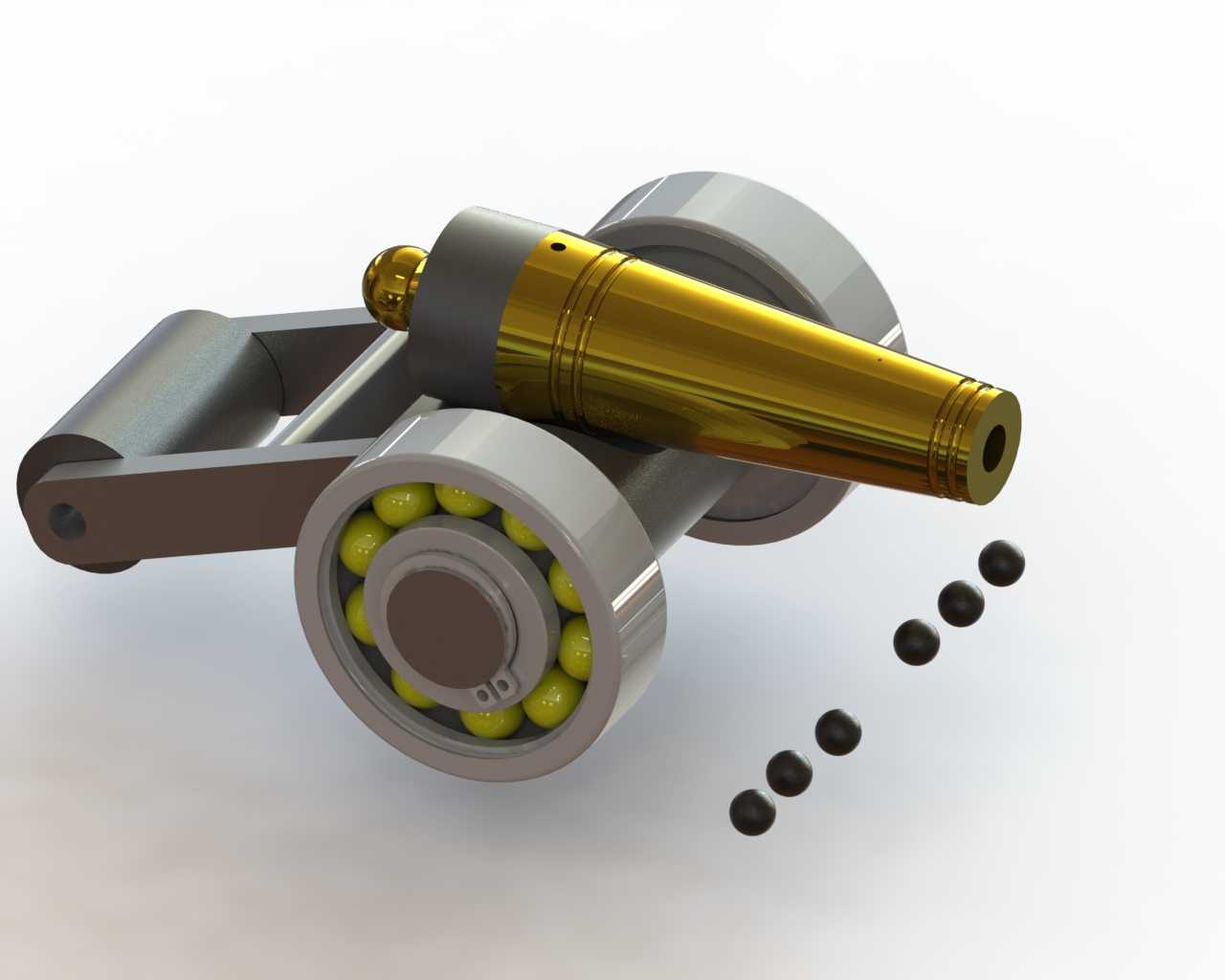

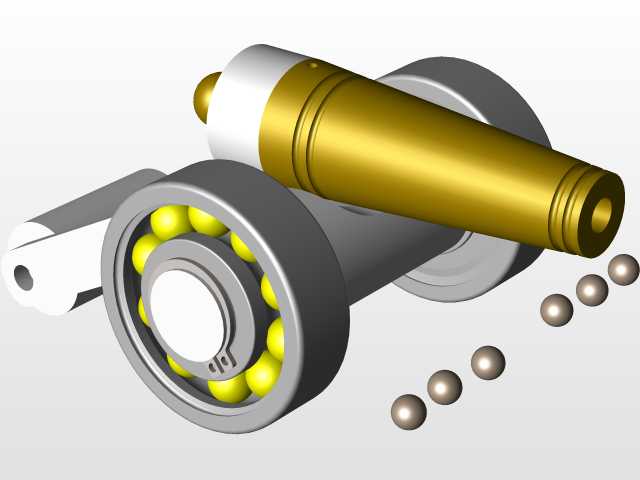

带轴承轮组结构的仿古迷你火炮结构

　　这套结构的设计初衷并非面向实战装备开发，而是作为机械原理教学演示载体，把滚动轴承的核心运转逻辑嵌入到大家熟悉的仿古火炮外形里，让刚接触机械设计的从业者能快速理解滚动摩擦替代滑动摩擦的降阻逻辑。从实际应用场景来看，这类结构常出现在机械原理教学教具、文创机械摆件、青少年科创实践项目中，既可以直观展示轮轴、滚动体、回转炮管的配合关系，也能作为小型桌面演示装置验证轮式移动载体的转向、推移受力特性。

　　从功能特性上拆解，炮管部分采用阶梯式变径设计，从尾部的封闭端到炮口的敞口端逐步收窄，外壁设置多道环形加强筋，既还原了古炮的外形特征，也在不额外增加壁厚的前提下提升了管体的抗弯折刚度，炮尾的球形凸起结构既可以作为配重平衡炮管重心，也能模拟实际火炮的炮尾封堵结构，演示闭气逻辑。轮组部分直接采用深沟球轴承的核心结构，没有额外加装轮毂外壳，直接把轴承的内圈、外圈、滚动体、保持架完全外露，滚动体采用等直径球形元件，沿内圈滚道均匀排布，保持架做了简化的分段式卡位设计，既能保证滚动体间距均匀不发生挤碰，也能让观察者清晰看到滚动体在轮组转动时的自转与公转状态，把轴承的运转过程完全可视化。炮架部分采用框型焊接式结构，两根侧梁平行排布，中间设置横向连接梁提升整体抗扭刚度，炮管通过下部的回转支撑座与炮架连接，可实现小角度的俯仰调整，轮组直接安装在侧梁两端的支撑轴上，轴端做了简化的限位结构，防止轮组在推移过程中发生轴向窜动。

　　设计思路上没有照搬真实古炮的复杂结构，而是做了大量的工程简化，去掉了真实火炮的击发机构、俯仰调节锁止机构、牵引结构等非核心部件，把核心展示点集中在轴承轮组的运转逻辑上。整个结构的安装边界控制得十分紧凑，整体宽度不超过轮组两个外圈的最大外沿距离，长度方向从炮口最前端到炮尾最后端的尺寸控制在适配常规桌面摆放的范围，高度方向从轮组底部接触平面到炮管最高处的尺寸也做了等比例缩放，所有构件的壁厚都按照3D打印或者小型数控加工的工艺要求做了统一，最小壁厚不小于1.5mm，避免加工过程中出现薄壁碎裂问题。轮组与支撑轴的配合采用间隙配合，配合公差控制在0.1mm到0.2mm之间，既保证轮组转动顺滑无卡滞，也不会因为间隙过大出现晃动。炮管与回转支撑座的连接采用可拆卸式设计，方便单独拆解展示炮管的内部阶梯孔结构，也可以更换不同长度的炮管做重心匹配测试。

　　从实际使用的角度看，推移整个装置时，轮组的滚动体沿内圈滚道滚动，把轮组与支撑轴之间的滑动摩擦转化为滚动体与滚道之间的滚动摩擦，推移阻力比同尺寸的实心滑动轮降低60%以上，能直观体现滚动轴承的降阻优势。炮管的俯仰角度调整范围控制在正负15度之间，调整时重心始终落在两个轮组的支撑区间内，不会出现倾翻问题。所有外露的构件边缘都做了R0.5mm的圆角处理，没有尖锐棱角，作为教学教具使用时能避免划伤风险。结构中没有设置复杂的曲面特征，所有特征都可以通过拉伸、旋转、阵列等基础建模命令完成，非常适合刚接触三维建模的从业者作为练习案例，熟悉装配体的配合关系、零件的参数化设计逻辑，也能通过对这个结构的修改，拓展练习不同滚动体排布、不同轮径、不同炮架结构的受力仿真分析，理解移动支撑结构的刚度匹配、重心配平等工程实际问题。
