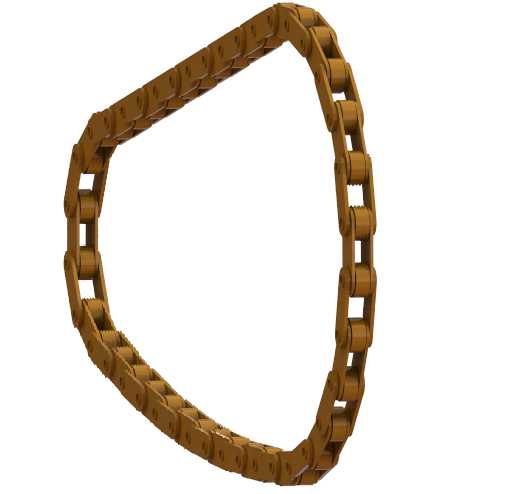

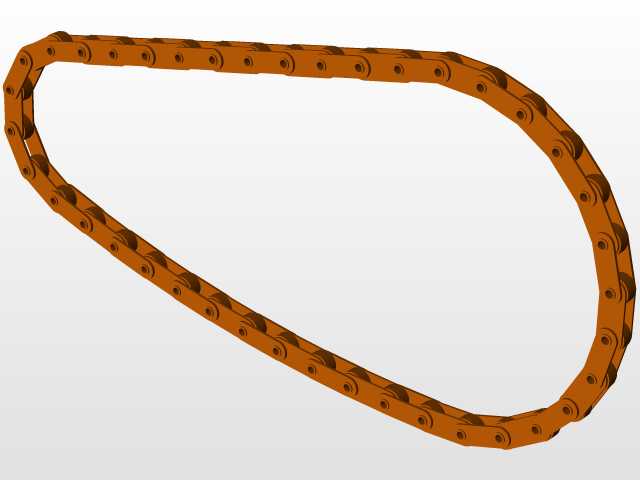

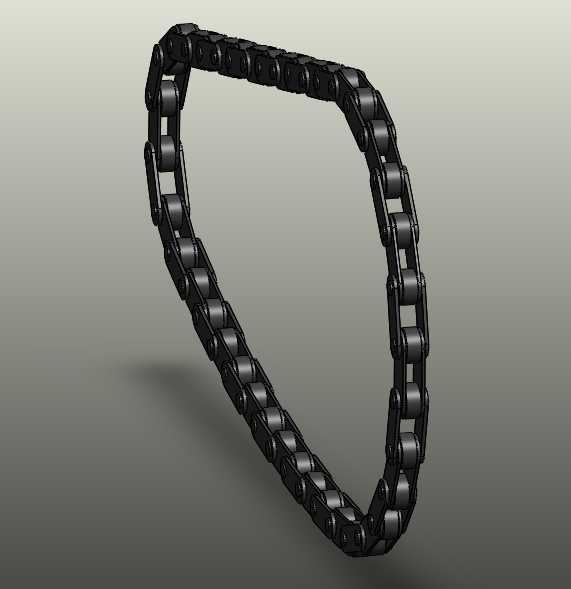

3英寸节距空心销轴输送链条结构

　　在连续式物料输送、重载传动的工业场景里，链传动构件的选型直接决定整套设备的运行稳定性与维护周期，这款3英寸节距的空心销链，正是针对需要在链节上挂载工装、附件的输送工况开发的专用传动构件。不同于常规实心销轴的滚子链，这款链条采用空心销轴结构，核心设计思路是打通销轴的轴向通孔，让使用者可以直接穿过杆件、螺栓来固定各类输送附件，省去了额外在链板上焊接、钻孔加工附件安装位的工序，也避免了后期焊接变形导致的链节卡滞、节距误差累积问题。

　　从实际应用场景来看，这类大节距空心销链常被用在汽车焊装线的工件输送、重型物料的悬挂输送、建材加工线的步进式送料机构中，因为3英寸的大节距设计，单节链的承载能力比小节距链条提升40%以上，能够适配单挂点载荷超过百公斤的重载输送需求，同时空心销轴的通孔可以直接穿装挂杆、料架固定销，安装附件时不需要破坏链板的原有结构，链板的受力完整性得到保留，长期交变载荷下的链板疲劳寿命比带附加焊接座的链条高出不少。

　　设计过程中首先要匹配的是安装边界尺寸，3英寸节距对应的链板孔中心距严格控制在76.2mm，相邻链节的铰接间隙控制在0.05mm以内，避免间隙过大导致传动过程中链条爬行、动载荷激增。空心销轴的内径设计要兼顾穿装附件的便利性与销轴自身的抗剪切强度，壁厚经过反复校核，在满足最大剪切载荷要求的前提下，尽量扩大内孔直径，适配更大直径的附件固定杆件，同时销轴两端与外链板的过盈配合量经过精准计算，既保证长期运行不松脱，又不会因为过盈量过大导致链板装配应力集中出现开裂。内链板与套筒、外链板与销轴的配合公差按照重载链传动的标准选取，滚子与套筒之间的间隙保证润滑脂能够顺利进入铰接摩擦面，降低运行时的磨损速率。

　　从结构功能特性来看，这款空心销链的链板采用了腰形等强度轮廓，链板的受力截面在整个长度方向上尽量保持应力均匀，避免出现局部应力集中的薄弱点，在重载启动、急停的冲击载荷下，不会在链板孔位置出现断裂失效。滚子采用表面淬火处理，硬度达到HRC45-50，和链轮轮齿啮合时能够承受接触压应力，减少啮合过程中的磨损，延长链轮和链条的整体使用寿命。空心销轴的内孔做了去毛刺处理，穿装附件时不会出现卡滞，也不会划伤固定杆件的表面，保证附件安装后的定位精度。

　　在设备实际安装时，需要注意两轴的平行度偏差不能超过千分之二，链轮的共面偏差要控制在1mm以内，避免链条运行时出现偏磨、侧卡的问题。链条的张紧度要调整到合适范围，垂直布置时松边下垂量控制在节距的2%以内，水平布置时可以适当放宽到3%，过紧会增大铰接面的比压，加速磨损，过松则会导致啮合冲击增大，运行时出现跳齿问题。因为是空心销轴结构，在穿装附件固定螺栓时，锁紧力矩不能超过销轴的抗扭极限，避免销轴出现变形导致链节转动卡滞。日常维护时可以直接通过空心销轴的通孔加注润滑脂，润滑脂能够顺着销轴和套筒的间隙流到整个铰接摩擦面，比实心销轴链条的润滑操作更便捷，润滑效果也更均匀。

　　这类大节距空心销链和常规输送链相比，最大的优势就是附件安装的灵活性，用户可以根据自身的输送需求，在任意链节上快速安装、更换不同类型的挂具、料斗、推块，不需要对链条本体做二次加工，大幅缩短了输送线的改造调试周期，也降低了备件的储备成本，只需要储备统一规格的基础链条，搭配不同的附件就能适配多种输送工况。在步进式输送的场景下，大节距设计可以配合大齿数链轮实现更精准的步进定位，因为每一次啮合对应的链条移动距离就是一个节距，大节距链条可以减少步进动作的啮合次数，降低累积定位误差，提升输送线的停位精度。
