钢筋混凝土车体桁架式塑料承载结构

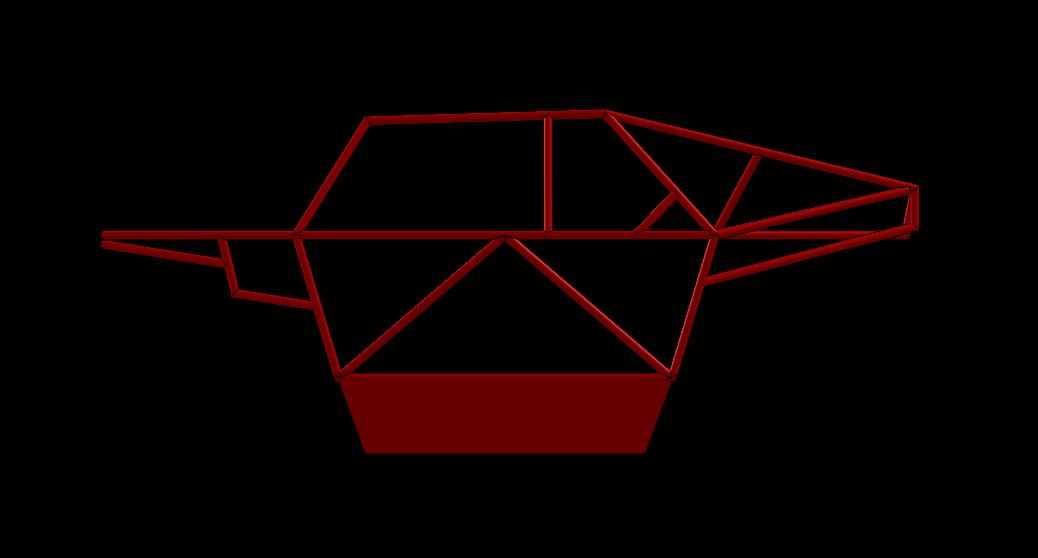

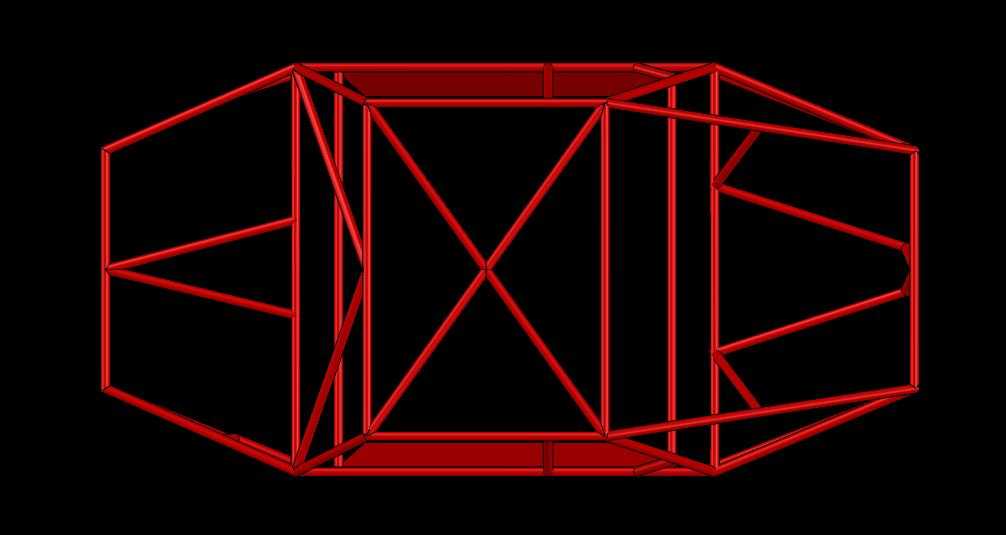

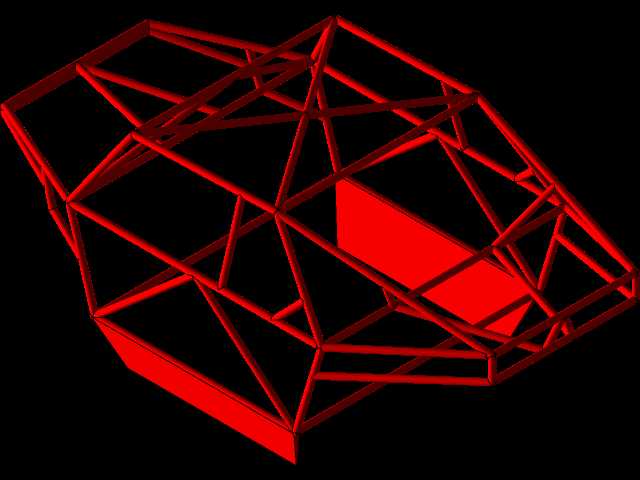

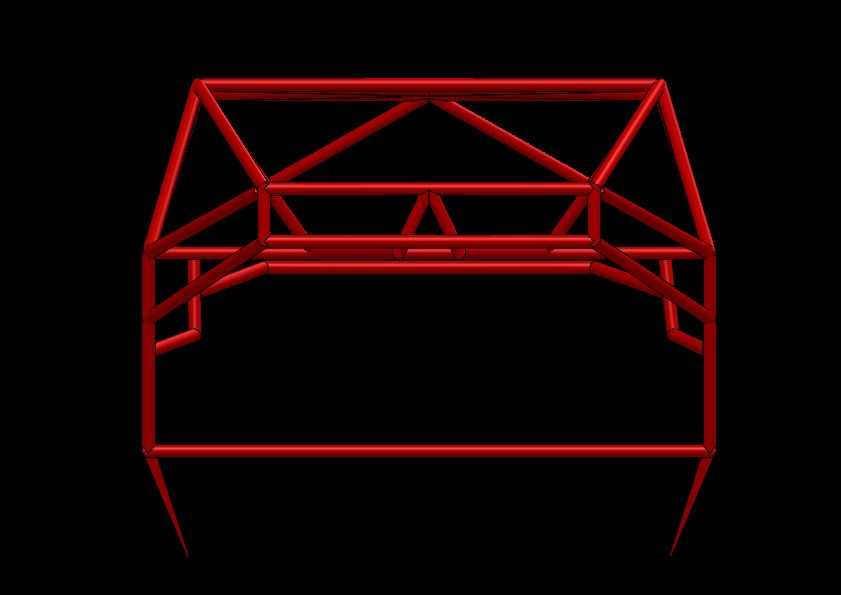

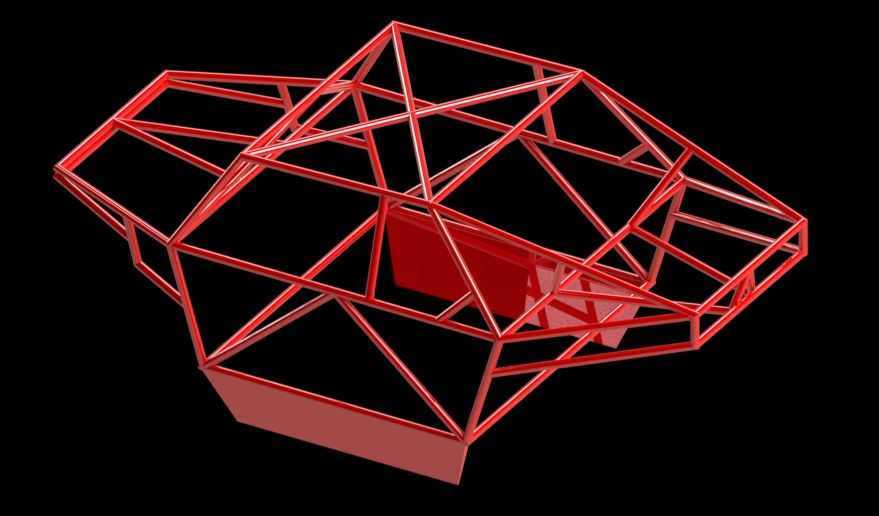

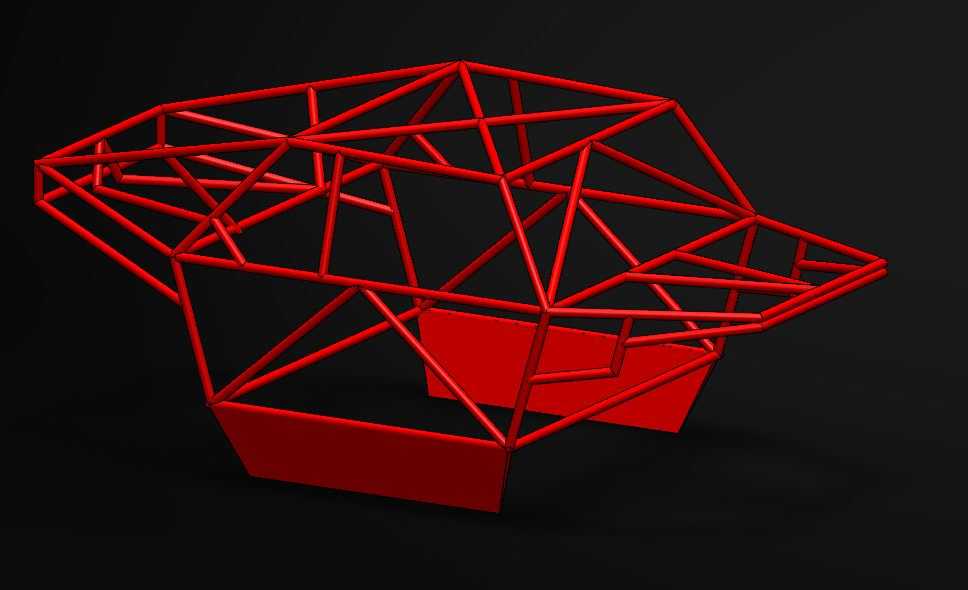

　　该结构针对小型特种作业运载平台的承载需求设计，采用空间桁架式骨架搭配底部塑料承载舱的组合形式，主要适配厂区内部短途物料转运、小型工程作业场景下的轻量化运载设备使用，区别于传统钢制焊接车体，该结构在满足基础承载要求的前提下大幅降低整体自重，同时适配3D打印快速成型的加工工艺，可在小批量定制场景下快速完成构件生产与装配，无需开模即可完成结构迭代。从实际使用场景来看，这类桁架式车体结构多用于厂区内零散建材转运、小型施工点位的工具运载，尤其是在需要频繁上下坡道、转弯半径受限的狭窄作业区域，轻量化的桁架骨架可降低驱动单元的负载压力，底部的塑料承载舱可直接承接袋装水泥、零散钢筋头、小型施工工具等物料，舱体边缘做了外翻折边处理，

　　可避免运输过程中细碎物料从边角缝隙掉落。结构设计阶段优先考虑了杆件的受力传递路径，所有主承载杆件均采用三角形稳定构型，从车头牵引连接位到车尾承载端的杆件连续布置，不存在受力断点，杆件之间的连接节点采用汇交式设计，避免节点处产生附加弯矩，可将行驶过程中产生的冲击载荷均匀分散到整个桁架骨架上，减少局部应力集中导致的杆件变形。底部的塑料承载舱并非独立安装在桁架下方，而是通过舱体上沿的外翻边与桁架底部的横向杆件卡接固定，舱体侧壁与桁架的竖向杆件预留了螺钉安装位，可根据实际承载的物料类型选择螺钉紧固的数量与位置，若运输轻质物料可仅依靠卡接结构固定，减少装配工作量，若运输密度较大的建材类物料，可在预留孔位加装自攻螺钉提升连接强度，

　　预留孔位沿舱体侧壁均匀排布，相邻孔位间距控制在合理范围，可避免孔位过密导致舱体侧壁强度下降。从安装边界来看，整个桁架骨架的前端预留了牵引连接座的安装平面，平面上加工有两个同轴的定位销孔，可直接与通用型电动牵引头的连接法兰对接，无需额外制作转接件；骨架两侧的下部预留了轮组安装支座的固定位，支座安装面的平面度公差控制在安装要求范围内，可适配常规直径的实心橡胶行走轮，轮组安装后与桁架底部的塑料承载舱之间预留了足够的跳动间隙，即使在颠簸路面行驶也不会出现轮组摩擦舱体底部的问题；骨架上部的杆件预留了防护栏、物料绑带挂点的安装位置，可根据使用需求加装侧防护结构，避免运输过程中物料从侧面滑落。结构的杆件截面尺寸经过反复校核，

　　在满足3D打印最小壁厚要求的前提下，主承载杆件的截面直径大于辅助连接杆件，既保证了主受力路径的结构强度，又尽可能减少非必要的材料消耗，塑料材质的选用也使得整个结构具备一定的耐腐蚀性，在潮湿的施工环境下使用不会出现锈蚀问题，日常维护仅需清理舱内残留的物料残渣即可，无需做防锈涂装处理。在实际装配过程中，整个桁架结构可拆分为多个分段构件分别打印后拼接，拼接节点处设计有定位止口，可保证拼接后的杆件同轴度，拼接完成后在节点处涂抹专用粘接剂即可达到设计要求的连接强度，即使单个杆件出现意外损坏，也可单独打印替换对应杆件，无需更换整个车体结构，大幅降低后期维护成本。
