组合式皮带传动用尼龙链轮结构

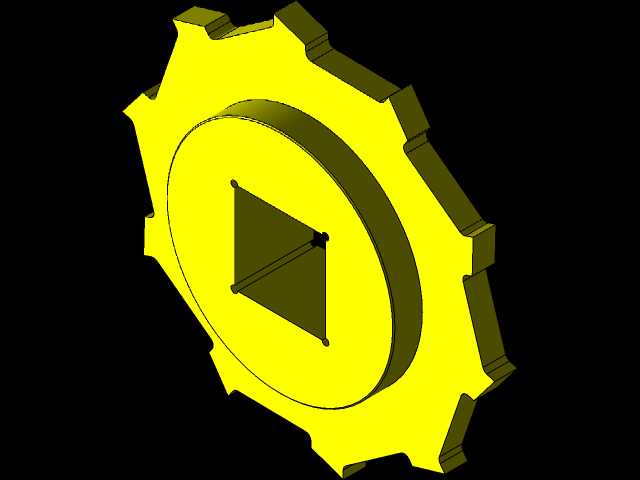

　　在轻工输送、食品包装、小型自动化生产线的传动环节里，这类尼龙材质的链轮常被用于组合式皮带的配套传动，相比金属链轮，它的自重更轻，运行时的噪音更低，同时具备足够的耐磨性能，适配中低载荷的连续传动场景，尤其适合对设备自重、运行噪音有要求的桌面级自动化设备、小型物料输送线。从结构设计来看，这款链轮采用整体式盘状结构，外圈加工出适配对应皮带齿形的啮合齿，齿形轮廓做了圆弧过渡处理，避免啮合过程中对皮带齿根造成硬切割损伤，延长组合式皮带的使用寿命；中心区域设计了三角形的安装孔，这种非圆安装孔的设计，一方面可以实现与传动轴的周向防转，无需额外加装键连接，简化装配流程，另一方面三角形孔的三个边角做了小圆角处理，减少应力集中，

　　避免长期传递扭矩时孔位出现开裂。链轮的主体厚度根据配套皮带的宽度做了匹配设计，齿圈部分的厚度略大于中心轮毂厚度，既保证啮合时的接触面积足够，传递扭矩过程中不会出现齿面滑脱，又能尽可能控制零件自重，减少传动系统的转动惯量，降低驱动端的负载。在实际选型应用时，需要注意安装边界的匹配：链轮的最大外圆直径对应啮合齿的齿顶圆尺寸，安装时要保证齿顶与周边护板、机架结构留有足够的安全间隙，避免运行过程中出现剐蹭；中心三角孔的对边尺寸需要与配套传动轴的三角轴尺寸做公差配合，一般采用间隙较小的过渡配合，既保证装配时可以顺利压装，又能避免运行过程中出现轴孔相对窜动。齿形的设计参数完全适配对应规格的组合式皮带，齿距误差控制在传动允许的公差范围内，

　　保证啮合过程中皮带与链轮的齿槽精准对位，不会出现跳齿、爬齿的问题，即使在频繁启停的传动工况下，也能保持稳定的传动比。尼龙材质本身具备自润滑特性，在日常运行过程中无需额外加注润滑脂，不会像金属链轮那样因为润滑油滴落污染输送物料，这一特性让它尤其适合食品加工、医药包装这类对生产环境洁净度有要求的行业。链轮的轮毂部分做了加厚处理，与中心三角孔的衔接位置做了斜角过渡，提升轮毂部分的结构强度，在传递额定扭矩时，轮毂不会因为应力集中出现断裂。从装配逻辑来看，这款链轮不需要额外的轴向固定件，依靠三角轴与三角孔的配合即可实现周向固定，轴向可以通过轴上的轴肩或者卡簧做限位，装配步骤简单，后期维护更换时也能快速拆装，减少设备停机维护的时间。

　　在传动系统布局时，要注意两个配对链轮的中心平面重合度，避免出现偏载，否则会加剧链轮齿面的单侧磨损，同时也会导致皮带侧边过早磨损。这款链轮的齿顶没有做尖锐处理，所有棱边都做了小倒角，避免装配过程中划伤操作人员，也防止运行过程中尖锐棱边割伤皮带。针对不同的传动载荷需求，这类尼龙链轮可以通过调整材质配方来提升强度，比如添加玻璃纤维改性的尼龙材质，就能承受更大的传动扭矩，适配载荷更高的输送场景，而纯尼龙材质则更适合低载荷、高转速的传动场景，运行噪音更低。在实际生产场景中，这类链轮常被用于小型皮带输送机、包装设备的进瓶输送机构、自动化装配线的工件输送单元，相比金属链轮，它的加工成本更低，批量生产时的一致性更好，同时具备不错的耐腐蚀性能，在一些有轻度腐蚀的生产环境中也能正常使用，不会像钢制链轮那样容易出现锈蚀问题。
