万向节自底向上装配结构设计方案

万向节作为机械传动系统中核心的变角度扭矩传递部件，广泛应用于需要轴线存在夹角、工作过程中两轴相对位置持续变动的传动场景，覆盖工业设备传动轴系、农用机械动力输出、输送线转角动力接驳、小型机具传动连接等多个工程领域，能够在两轴轴线夹角处于动态变化的工况下，持续稳定传递旋转扭矩，避免刚性连接在轴系偏斜时出现的卡滞、应力集中甚至轴件断裂问题。

本次装配结构采用自底向上的设计逻辑推进，首先完成所有单个零件的结构校核与尺寸定型，从最基础的叉形接头、十字轴本体、连接销轴、固定压块、操作摆臂这些独立零件开始，逐一确认每个零件的配合公差、形位公差与材料选型匹配度，再按照实际装配的工艺顺序逐步完成组件拼接。设计过程中优先保证十字轴与两端叉形接头的铰接配合间隙控制在合理区间，既要避免间隙过大导致传动回程误差超标、传动过程产生冲击异响，也要防止间隙过小造成铰接部位转动卡滞，在工况温度变化时出现热胀抱死的问题。

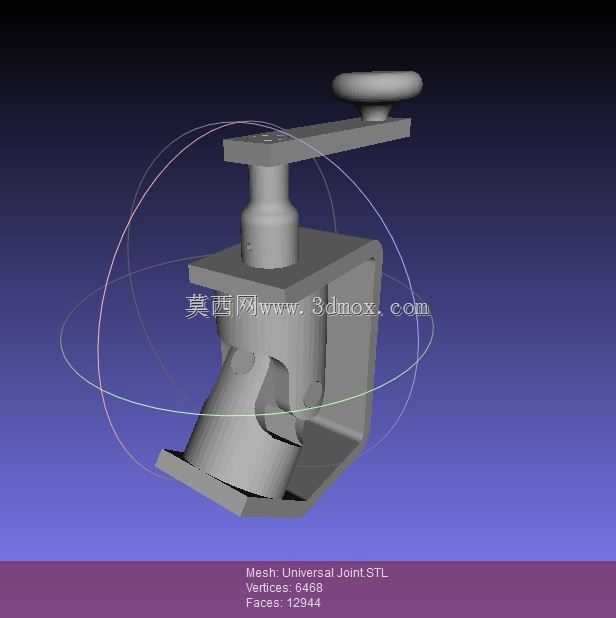

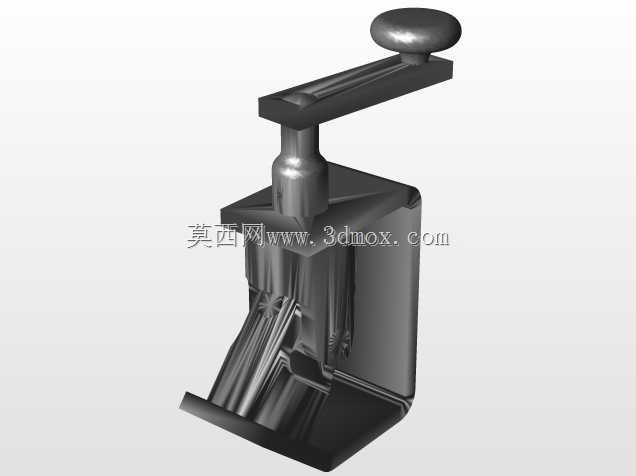

从安装边界来看，整个万向节组件的底座采用U型槽式结构，可直接通过螺栓固定在设备安装基面，底部安装孔位的中心距、孔径尺寸均适配常规小型传动设备的安装面板规格，不需要额外加工转接板即可完成固定；顶部摆臂的连接端预留标准销轴孔，可直接对接外部动力输入或负载输出端，整体装配完成后的外形轮廓紧凑，在摆臂处于最大摆动角度时，不会与周边安装结构产生运动干涉，预留的安全摆动间隙满足±35°的偏角传动需求。

功能特性层面，该结构在传递扭矩的过程中，可实时补偿两轴之间的角度偏移与少量轴向窜动，铰接部位的销轴采用耐磨材质搭配润滑储油结构设计，能够降低长期往复摆动过程中的磨损量，延长部件的维护周期。设计时特意将固定压块与摆臂的连接做了防松结构处理，避免设备运行过程中因持续振动出现紧固件松脱的问题，底座与十字轴下叉的连接采用定位止口加螺栓紧固的方式，保证传动过程中基座连接的刚性，不会因扭矩传递出现连接部位错位。

在实际工程选型应用中，这类小型万向节结构常被用于轻工设备的动力转角传递、试验台架的可调角度动力输出、手动操作机构的角度变向连接等场景，相比刚性联轴器，它对安装精度的容错率更高，能够抵消设备加工、装配过程中产生的轴系同轴度误差，降低整个传动系统的装配精度要求，同时在设备运行过程中吸收部分传动冲击，提升整个轴系的运行稳定性。装配过程中需要注意十字轴四个轴颈的配合一致性，避免因单个轴颈配合过紧导致转动阻力不均，造成传动过程中的扭矩波动，所有铰接部位装配完成后需要手动盘动检查，确认全角度摆动过程无卡滞点后，再完成最终的紧固件锁止。
