带防护结构的法兰式联轴器结构设计

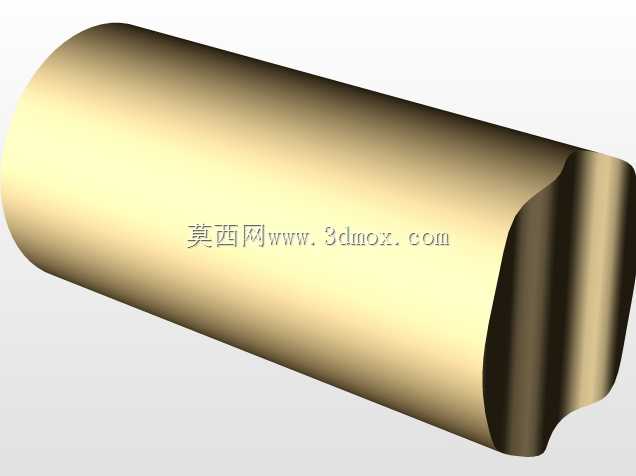

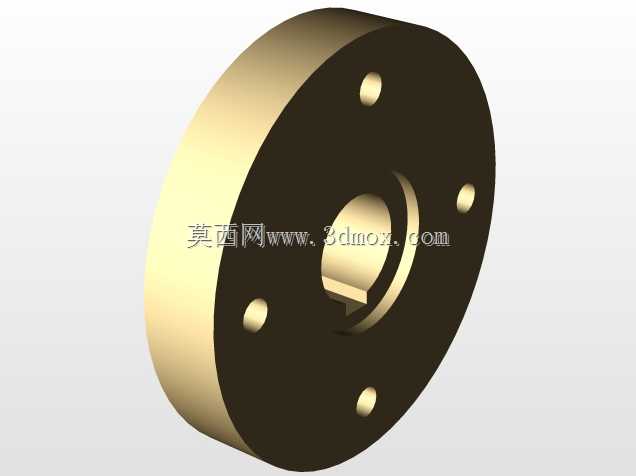

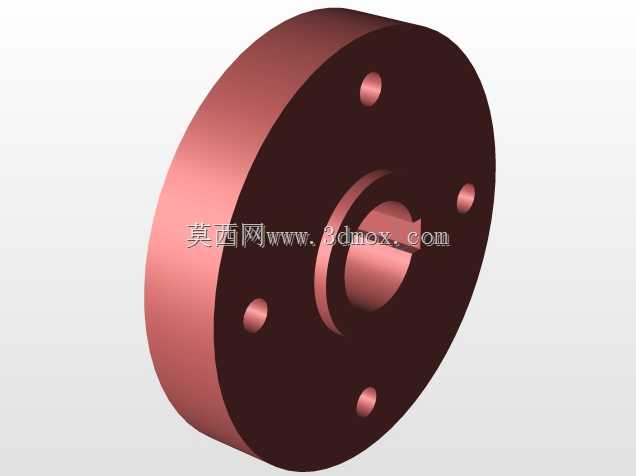

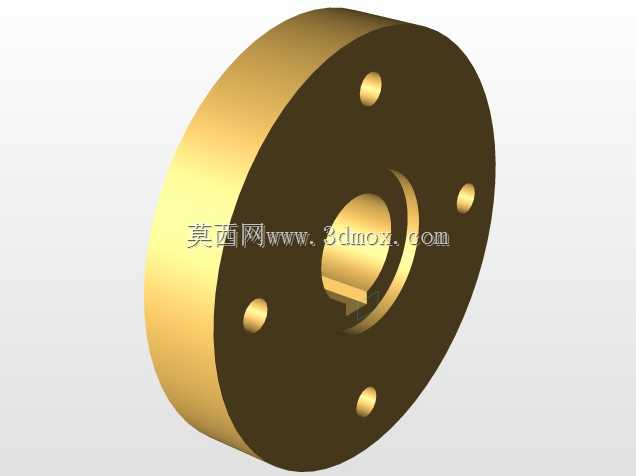

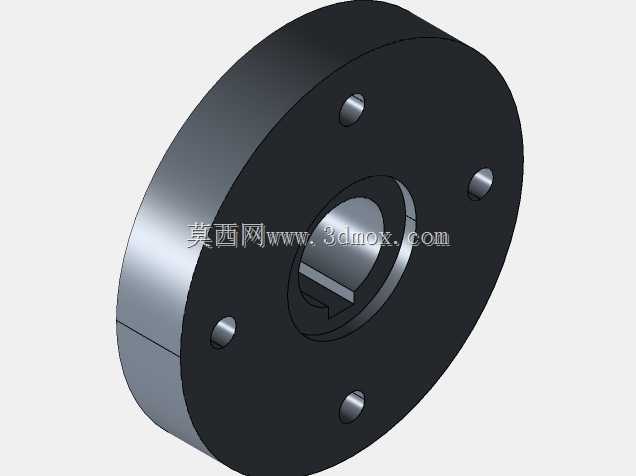

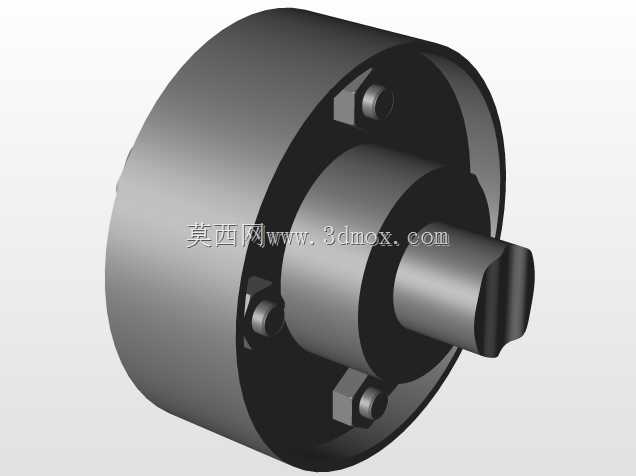

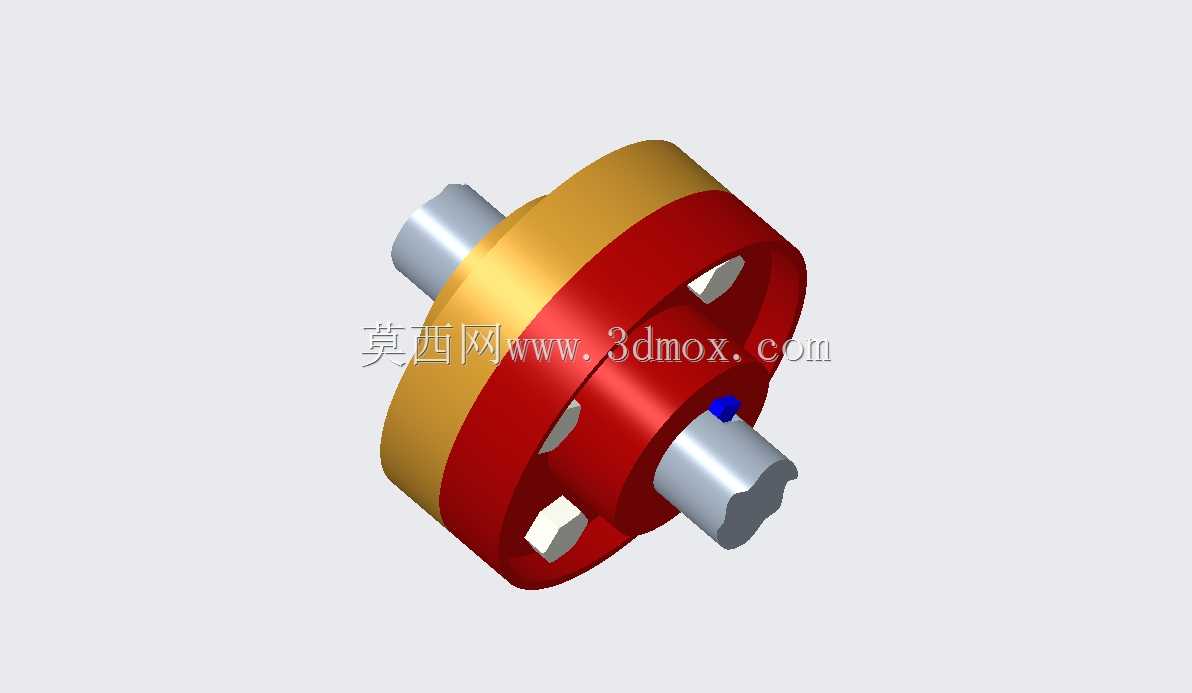

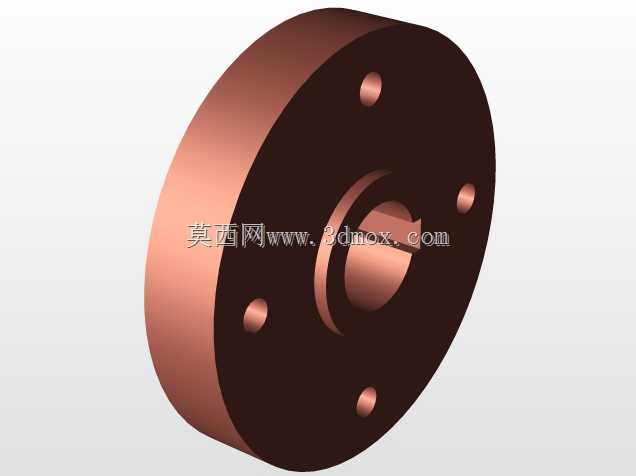

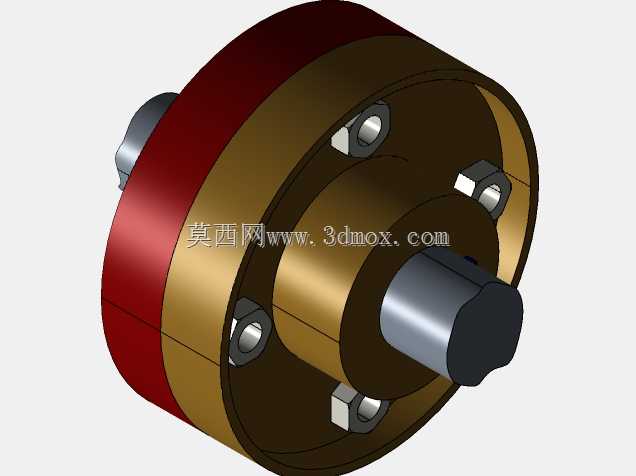

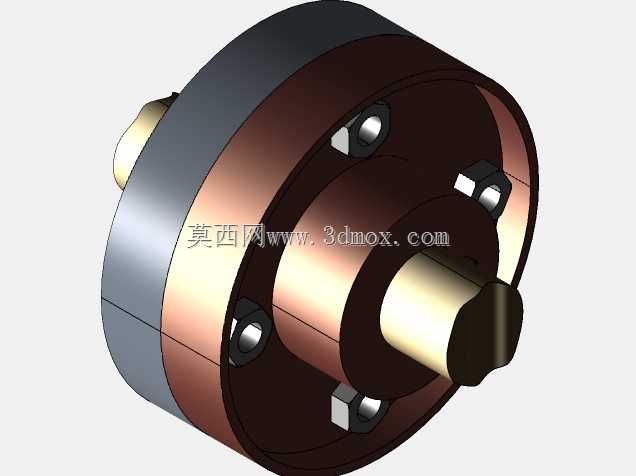

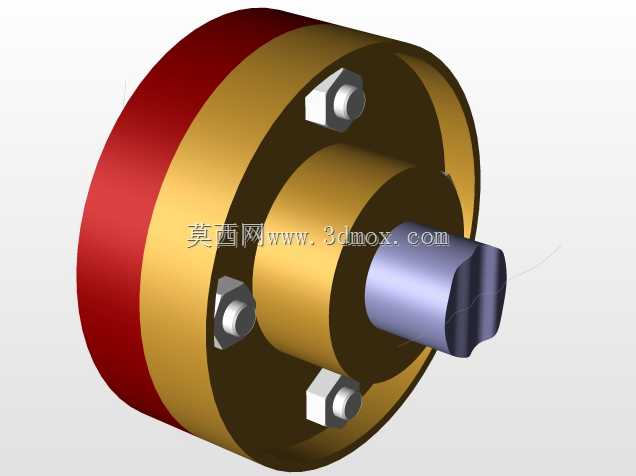

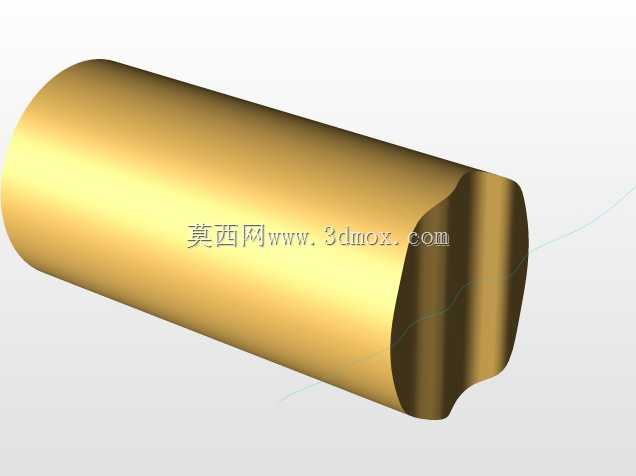

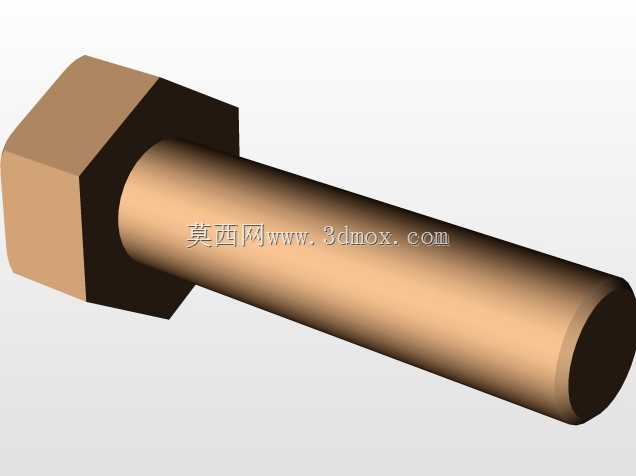

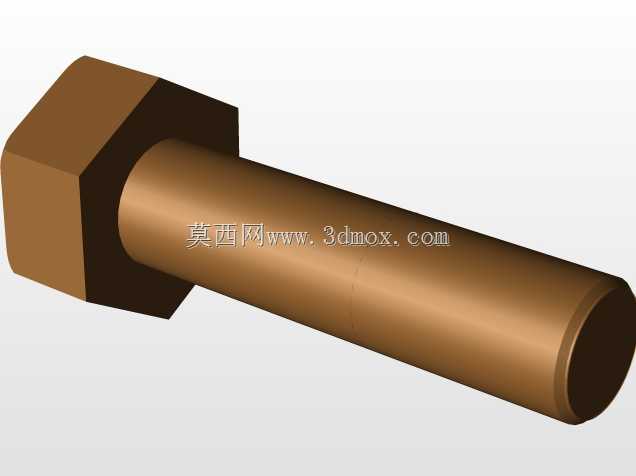

在各类工业传动系统的轴系布局中，两轴对中偏差的补偿、扭矩的稳定传递是结构设计阶段必须优先考量的核心问题，这类带防护结构的法兰联轴器，正是针对中低速重载传动场景开发的轴系连接部件，广泛应用于输送线驱动端、小型减速机输出端、农用机械动力传输段等常规工业传动位置。不同于传统凸缘法兰联轴器的裸露连接结构，该款联轴器在法兰对接外缘增设了环形防护套结构，可有效阻隔运行过程中外部粉尘、切削碎屑、飞溅液体侵入连接螺栓与法兰结合面，同时能避免连接螺栓受外力磕碰发生形变，降低长期运行后螺栓松动断裂的风险，尤其适配木工加工、建材输送这类作业环境存在较多硬质颗粒物的工况。从结构设计逻辑来看，该联轴器采用对称式分体法兰结构，两端轴孔分别适配主动轴与从动轴的轴径公差要求，轴端设置标准平键槽实现周向固定，配合轴端紧定螺钉完成轴向限位，避免运行过程中轴与轮毂发生相对窜动；两瓣法兰通过沿圆周均布的铰制孔螺栓完成对接，螺栓孔的位置度公差严格控制在0.02mm以内，保证装配后两端轴的同轴度偏差不超过0.05mm，可补偿安装过程中产生的微小径向、角向对中误差，减少轴系运行时的附加载荷。中间的防护套采用台阶式嵌套结构，分别卡入两端法兰的外缘定位槽，装配后与法兰外圆保持0.5mm的间隙，不会随轴系转动产生额外摩擦阻力，同时无需额外固定件即可实现防护套的轴向限位，拆装维护时只需沿轴向滑出防护套即可完成连接螺栓的松紧操作，无需拆解整个轴系布局。从安装边界尺寸来看，该联轴器的最大外圆直径根据适配轴径范围做了梯度设计，常规适配20-40mm轴径的规格，整体轴向长度控制在80-120mm区间，法兰对接面的端面跳动公差不超过0.03mm，安装时只需保证两端轴的轴向插入深度达到轴孔长度的80%以上，即可保证扭矩传递的可靠性，额定扭矩覆盖范围可满足100-500N·m的传动需求，运行时的最高线速度不超过30m/s，无需额外配置润滑结构，日常维护仅需定期检查连接螺栓的预紧力即可。在实际选型应用中，这类带防护的法兰联轴器相比传统刚性联轴器，环境适应性更强，同时保留了刚性法兰联轴器传动无背隙、扭矩传递效率高的优势，既可以用于恒定转速的动力传输场景，也可适配正反转切换频繁的传动工位，设计阶段建模时已充分考虑加工工艺性，法兰轮毂、防护套的所有棱角均做了R2-R3的倒角处理，既避免装配时划伤操作人员，也能减少热处理过程中的应力集中问题，提升零部件的整体结构强度。
