直拉式分度柱塞锁紧定位组件

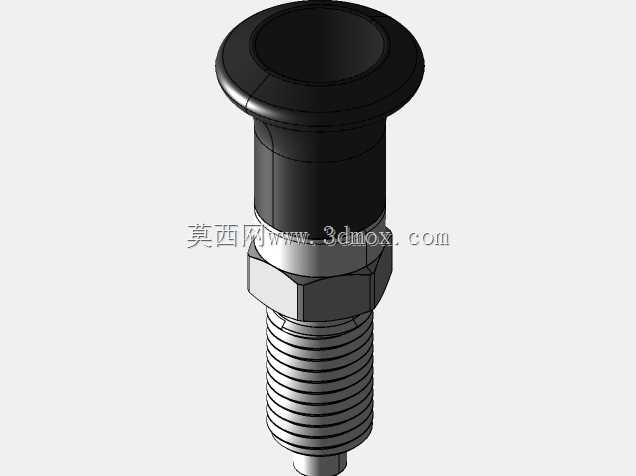

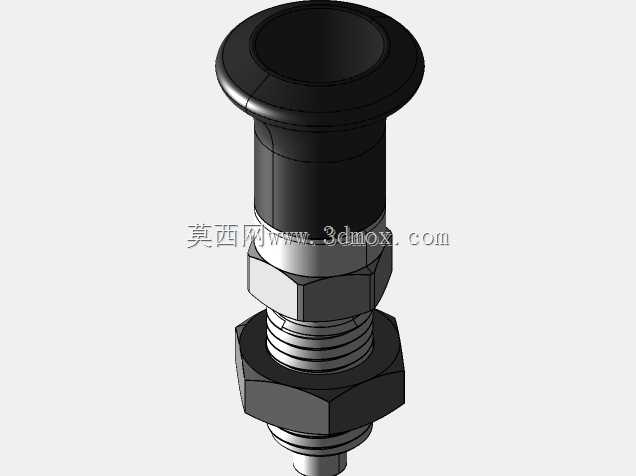

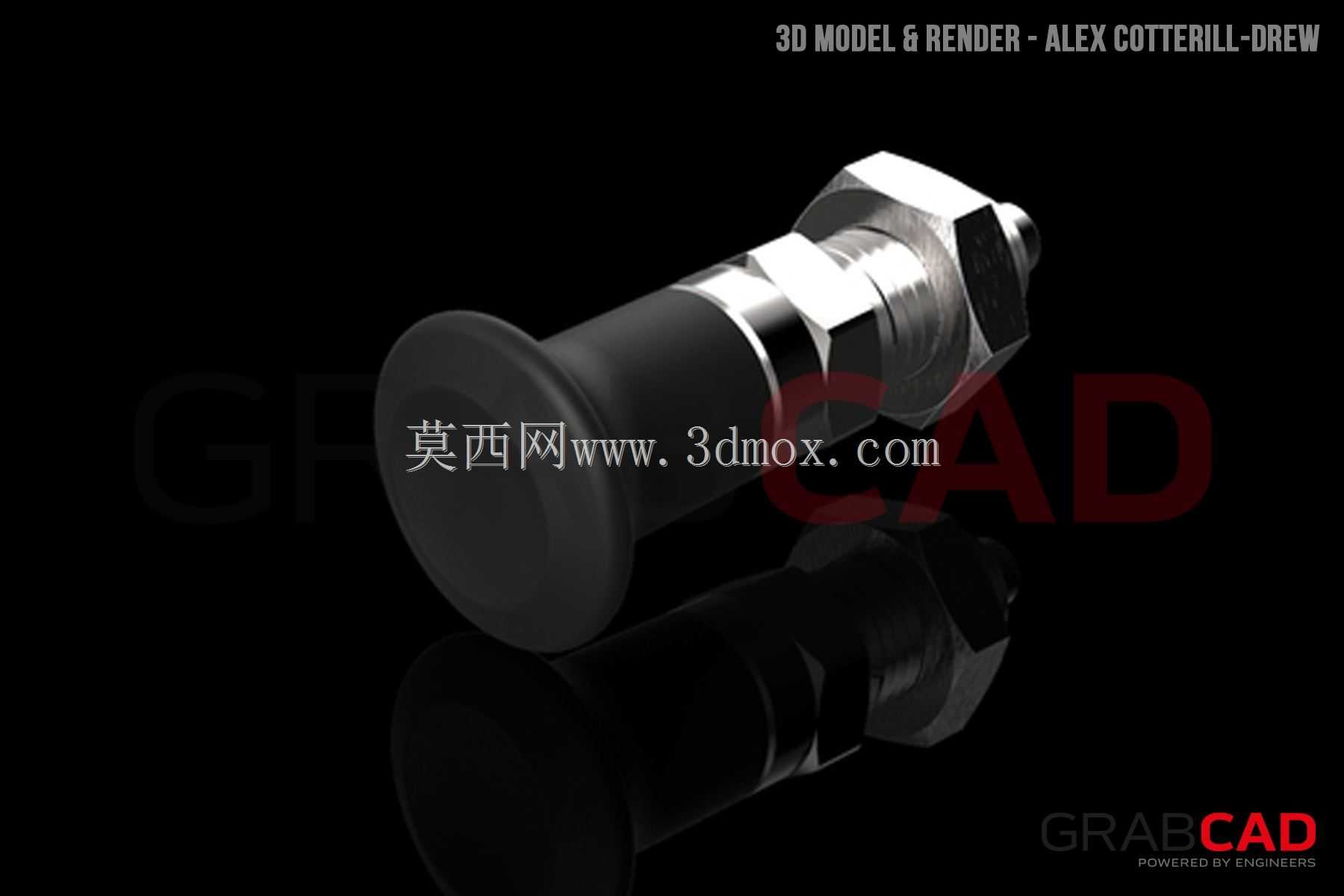

这类直拉式分度柱塞多应用在工装夹具、非标自动化设备的工位切换、分度定位环节，也常见于焊接工装、检测治具的快速锁紧场景，核心作用是在需要频繁切换工位、调整分度角度的设备上，实现快速插拔定位，替代传统螺栓锁紧的繁琐操作，大幅缩短工位调整的辅助时间。从结构设计来看，该柱塞采用直拉式操作端，头部做了符合人体工学的扩径防滑设计，操作人员无需额外工具，单手即可完成拉拔解锁、释放锁紧的动作，操作端的接触面做了圆弧过渡处理，避免长期操作时硌手，适配车间现场频繁调整的作业需求。中段设置了外六角限位结构，既可以在安装时通过扳手配合锁紧固定螺母，也能作为柱塞伸缩的行程限位，避免柱塞拉出过量导致内部弹簧脱出、钢珠脱落的故障，外六角的对边尺寸符合常规紧固件的扳手适配规格，现场安装无需准备特殊工具。柱塞的定位端采用锥面配合结构，插入对应分度孔时，锥面可以自动补偿孔位的微小加工误差，保证定位精度的同时，降低对安装板分度孔的加工精度要求，减少前期加工成本。安装时需要在安装基板上加工对应规格的内螺纹孔，螺纹段的长度要匹配基板厚度，预留足够的螺母锁紧余量，柱塞伸出的有效定位长度需要根据被定位件的厚度确定，保证定位端插入分度孔后有足够的啮合深度，避免受侧向力时出现弯折、滑脱问题。设计过程中，针对柱塞的伸缩行程做了合理匹配，拉拔行程控制在刚好能让定位端完全退出分度孔的范围，避免行程过长导致操作空间需求变大，也能减少内部弹簧的压缩量，延长弹簧的疲劳寿命。柱塞的外露金属部分做了防锈处理，适配车间多油污、多切削液的作业环境，避免长期使用后出现锈蚀卡滞的问题。在实际选型应用时，需要根据定位承受的剪切力选择对应规格的柱塞，若用于大负载的分度转盘定位，还需要搭配辅助锁紧结构，避免柱塞受过大侧向力出现变形断裂；安装时要保证柱塞的轴线与分度孔的轴线同轴度控制在合理范围，避免长期偏载导致柱塞伸缩卡滞，影响定位效率。
