模块化开槽式电线布线理线管理构件

在电气柜装配、自动化设备内部走线、工业控制台布线这类场景里，线缆杂乱交叉一直是困扰装配和后期运维的常见问题，这类开槽式电线管理构件就是为解决这类痛点设计的布线辅件。不同于封闭走线槽需要穿线的繁琐操作，这款构件采用单侧连续开槽结构，槽体沿长度方向均匀排布独立的线缆卡位，每一个卡位都可以单独卡入单根或小束线缆，布线时不需要从端部穿引，直接将线缆按功能、回路分类压入对应卡位即可，后期排查线路、增减回路时也能单独操作对应卡位的线缆，不会扰动其他已布设的线路，大幅降低后期运维的理线成本。

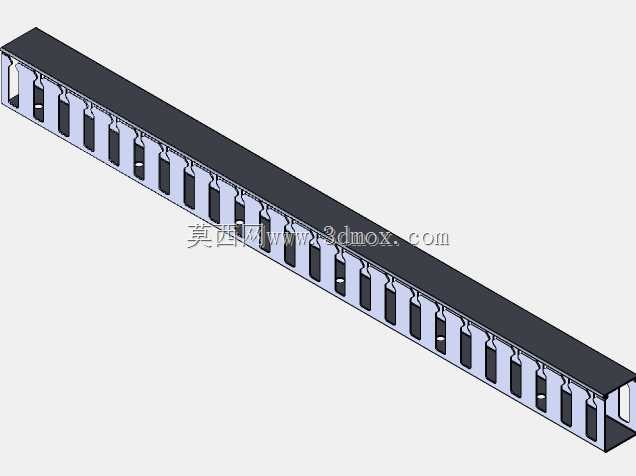

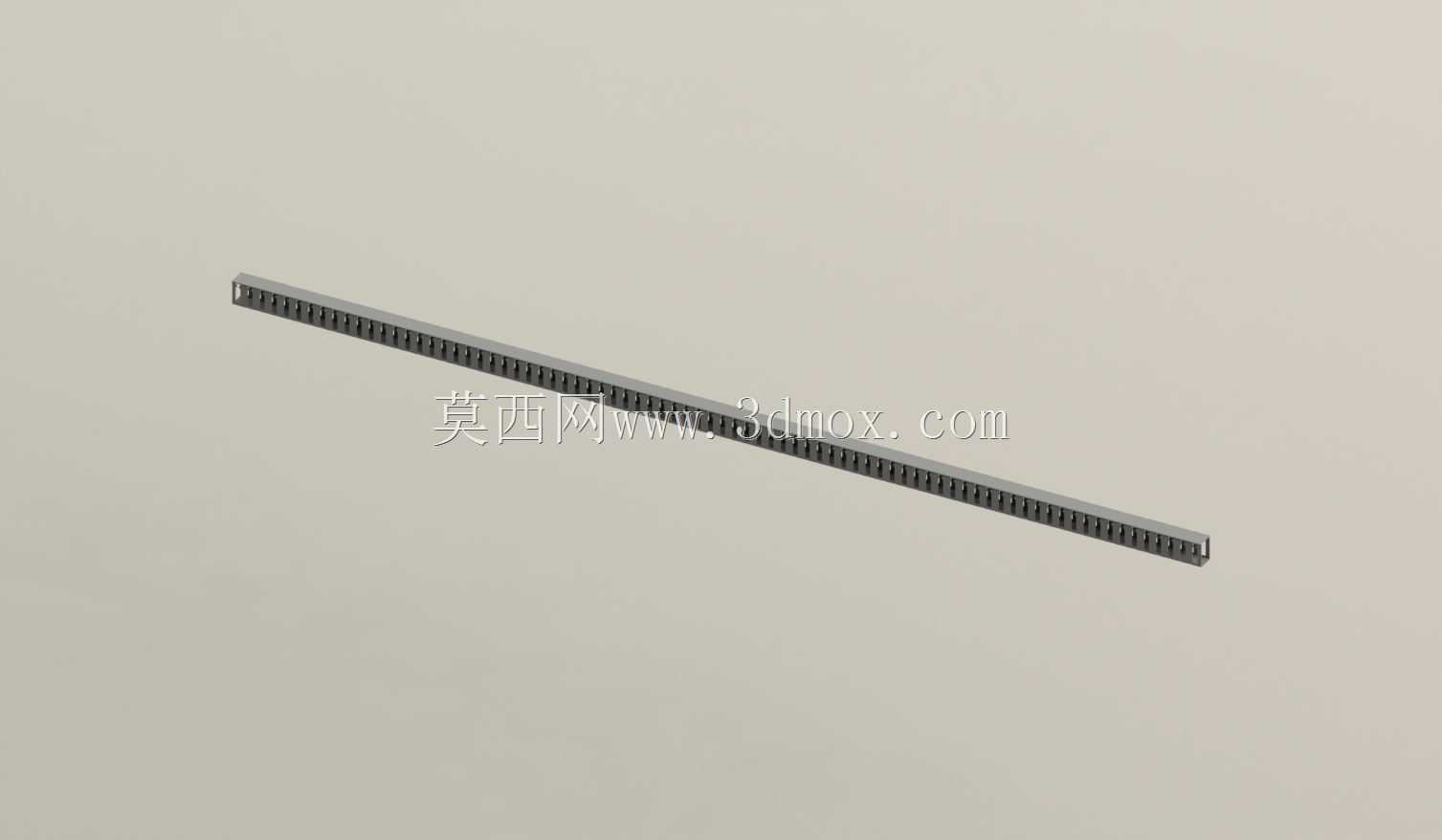

从设计思路来看，这款构件采用等增量长度规格设计，以6英寸为长度增量梯度，适配不同安装空间的布线需求，选型时不需要额外裁切，直接根据布线区域的长度选择对应规格即可，减少现场加工的工作量。槽体整体采用窄长型直条结构，截面为U型承载基底，外侧的卡位槽带有向内的限位卡扣，线缆卡入后不会因为设备振动、线缆拖拽出现脱出移位的情况，同时每个卡位之间有独立的分隔筋，能将不同电压等级、不同信号类型的线缆做物理分隔，减少强电对弱电信号的干扰，这一点在集成了伺服驱动、传感信号的自动化设备内部布线时尤为重要。

安装边界上，这款构件的背部为平整安装面，可以通过胶粘、螺丝固定或者卡扣卡接的方式固定在安装板、型材侧壁或者控制柜内的安装梁上，整体厚度较薄，不会占用过多柜内的有效安装空间，槽体的卡位开口尺寸适配常规的0.5-6平方毫米的控制线缆、信号线缆，也可以容纳小规格的气动软管，兼顾气路整理的需求。实际使用中，这类理线构件常布置在控制柜进线端、PLC模块旁、设备走线桥架的出线位置，将进入设备的线缆按走向、功能分束整理，避免线缆堆积遮挡元器件标识、影响设备散热，也能防止线缆与设备内的运动部件发生刮蹭磨损，降低线路短路、信号中断的故障概率。

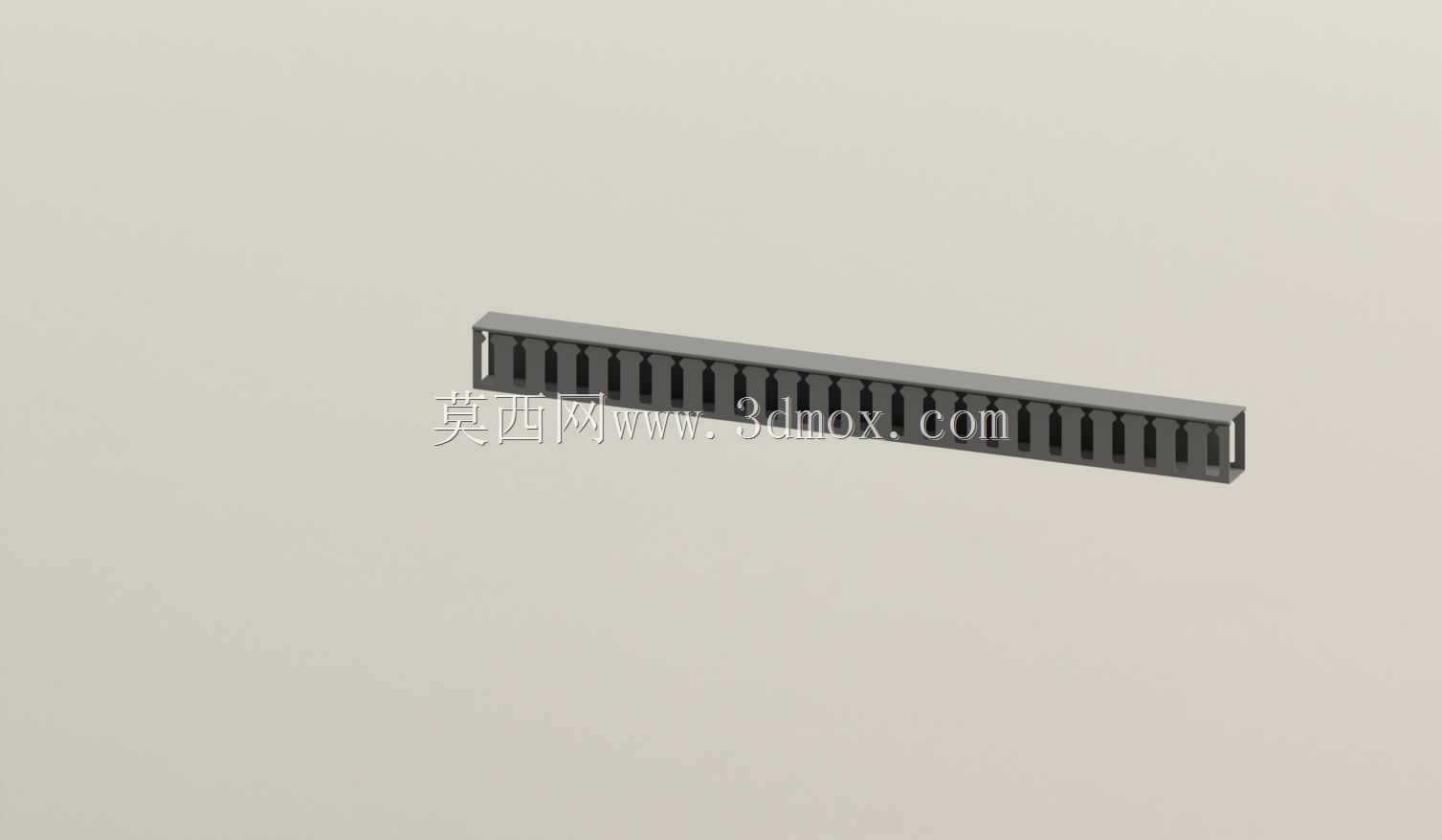

建模时还原了卡位的弹性卡扣细节、分隔筋的壁厚以及槽体端部的安装定位结构，卡位的排布间距按照常规布线的操作空间设计，手指可以轻松伸入卡位完成线缆压入和取出的操作，不会因为间距过小导致操作不便，槽体的边缘做了圆角钝化处理，布线时不会划伤线缆绝缘层，也能避免装配人员被锐边割伤，这些细节设计都是结合实际装配场景的使用需求反复调整的，能很好适配工业场景下的布线作业要求。
