专业音响用四芯 speakON 接插件结构设计

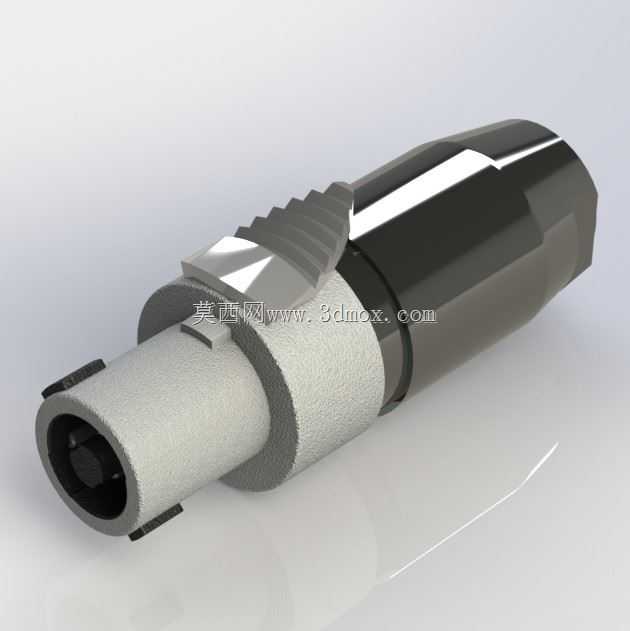

这款接插件主要面向专业扩声场景设计，常见于舞台演出、固定安装场馆、户外演艺活动的音响系统链路中，作为功放端与扬声器端的线缆连接载体，解决大电流音频信号传输过程中的接触可靠性、防误插、抗拉扯问题。从结构设计来看，插合端采用带定位凸台的圆形插芯结构，四个导电触点做了差异化的防呆排布，能避免插合时相位接反，插芯外圈的弹性卡扣在插入对应插座后会自动卡紧锁止，即便线缆受到拖拽外力也不会出现松脱断连的情况，适配专业演出场景中线缆频繁拉扯、人员走动剐蹭的复杂使用环境。尾部的线缆锁紧结构采用了带防滑齿的旋紧套，旋紧后可以将线缆外护套牢牢压紧，既可以防止线缆芯线受拉脱开触点，也能阻挡现场的灰尘、泼溅液体进入接插件内部，降低接触不良的故障概率。外壳部分做了分段式的防滑纹理设计，插拔操作时即便手部有汗渍或者佩戴劳保手套也能施加足够的旋拧力矩，不需要额外工具就能完成快速装拆，适配现场快速布线、转场拆接的作业需求。从安装边界来看，这款接插件适配外径6mm到10mm的多芯音响线缆，芯线接线端采用螺丝压接结构，不需要焊接作业，现场施工时只需要剥出合适长度的芯线，拧紧压线螺丝就能完成线缆端接，对施工人员的操作技能要求更低，也能减少焊接带来的虚接隐患。接插件整体的最大外径不超过20mm，插合后的总长度控制在60mm以内，在音箱背部、功放面板等安装空间局促的位置也能顺利布置，不会和相邻的其他接插件产生干涉。设计过程中针对触点部分做了接触电阻优化，大电流通过时的温升控制在合理区间，长时间满功率工作也不会出现触点过热氧化的问题，外壳选用的工程塑料材质具备足够的抗冲击强度，即便现场作业时不慎掉落、被设备剐蹭也不会出现壳体开裂的情况，满足专业电声设备高频次使用的耐用性要求。
