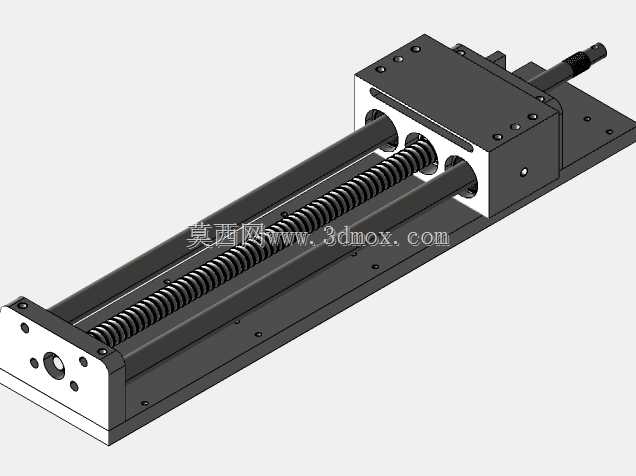

SFU1605滚珠丝杠手动线性滑台模组

这款手动线性滑台采用SFU1605规格滚珠丝杠作为核心传动部件，有效行程覆盖300mm区间，在小型工装调试、教学实验台搭建、小行程精密进给工位中有着广泛的适配场景。不同于电动伺服滑台的电控驱动逻辑，手动驱动的结构形式省去了电机、驱动器的配套成本，在不需要高速往复、仅需手动微调进给的工位上，比如工装夹具的位置校准、检测探头的手动对位、小型加工工位的进给微调，这类滑台的实用性反而更高，也不会出现电控系统故障导致的位置漂移问题。从结构设计逻辑来看，滑台的底座采用一体式型材加工思路，两侧集成了直线导向轨道，丝杠居中布置的布局能让负载受力均匀传递到两侧导轨上，避免单侧受力导致的滑块卡滞、丝杠偏磨问题。滑台的滑动块采用分体式锁紧结构，安装面预留了标准的螺纹孔位，可直接搭载小型工装、检测元件、气动夹具等外接部件，不需要额外做转接板加工，能大幅缩短现场调试的装配周期。安装边界方面，滑台整体底座的安装孔采用等间距通孔布置，可直接固定在标准铝型材机架或者钢制工作台面上，端部的手轮连接轴预留了标准轴径，后续如果需要升级为电动驱动，也可以直接加装联轴器连接步进或者伺服电机，不需要对滑台主体结构做二次改造。在实际使用场景中，这类手动滑台常被用在非标自动化设备的预调工位、实验室的小型试验平台、光学检测设备的手动调焦机构上，滚珠丝杠的传动间隙小，手动旋转的阻尼感均匀，不会出现普通梯形丝杠滑台的爬行、顿挫问题，进给的微调精度可以满足多数工业场景的手动调节需求。滑台的两端做了硬限位结构，能避免滑块超行程脱出导致的丝杠、导轨损坏，端部的轴承座采用预紧安装结构，能消除丝杠的轴向窜动，保证手动进给时的位置一致性。
