120规格轴流风机防护网罩结构设计

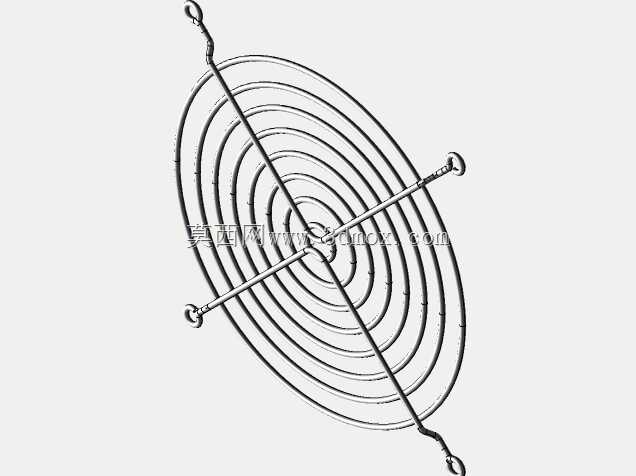

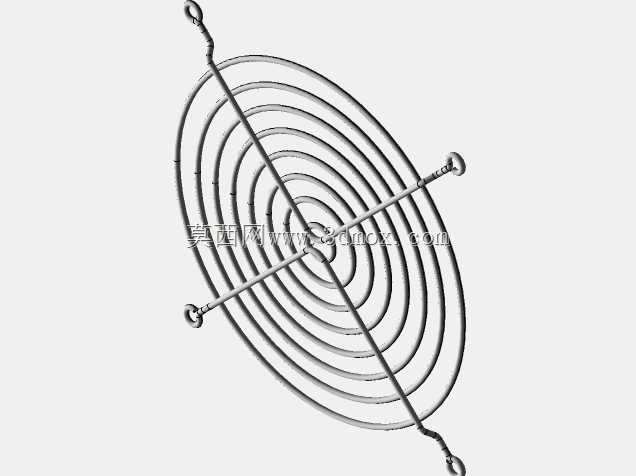

这款120规格轴流风机配套的防护网罩，是工控机箱、机柜散热、小型通风设备里常用的防护部件，日常做设备结构设计时，经常会碰到需要给外露旋转的风机做防护的场景，避免异物卷入扇叶、也防止人员误触高速旋转的叶片造成安全隐患，这类网罩的设计合理性，直接影响散热效率与防护安全等级。从结构设计逻辑来看，这款网罩采用同心环形金属丝搭配径向支撑筋的结构，环形圈从中心向外逐圈扩大，间距控制在安全防护要求的范围内，既不会因为网丝过密阻挡进出风气流，也不会因为间隙过大让手指或者较大异物穿过接触扇叶。径向的三根支撑筋从中心交汇点向外延伸到网罩最外圈，末端做了弯折成型的安装挂耳，挂耳的位置刚好匹配120风机的标准安装孔位，不需要额外做转接支架就能直接固定，安装时可以直接卡在风机的安装螺丝柱上，或者配合螺丝锁紧，安装边界完全适配120mm见方的标准轴流风机安装尺寸，网罩整体突出风机端面的高度控制在合理范围，不会占用过多机箱内部的走线空间，也不会和机箱外侧的门板、装饰件产生干涉。做这类部件建模的时候，要重点考虑金属丝的弯折工艺，环形圈的圆度、径向支撑筋的直线度都要符合五金冲压或者焊接成型的工艺要求，中心交汇点的焊接位置要做平滑过渡，避免出现尖锐的毛刺凸起，网罩最外圈的金属丝做了收边处理，不会有断丝外露划手的问题。实际应用中，这类网罩除了基础的防护作用，还能对风机进出的气流起到一定的整流效果，减少气流紊流带来的风噪，在对噪音控制有要求的通讯机柜、工控设备里，网罩的丝径、圈间距都会经过反复调试，平衡防护性能、通风效率和风噪表现。设计时还要考虑网罩的结构强度，在受到一定外力挤压的时候不会出现明显变形，避免变形后网丝接触扇叶导致风机卡滞损坏，径向支撑筋的丝径比环形圈稍粗，就是为了提升整体的抗形变能力，挂耳位置的弯折角度经过精准计算，安装后能紧贴风机安装面，不会出现松动晃动的情况，长期在风机振动的工况下也不会出现松脱、异响的问题。
