多组机械零件练习用三维结构数模

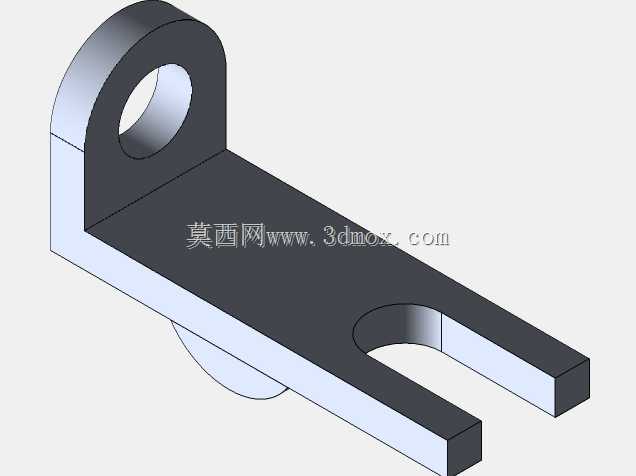

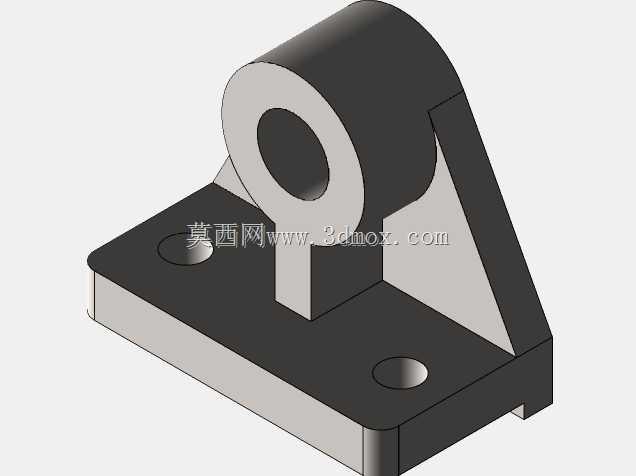

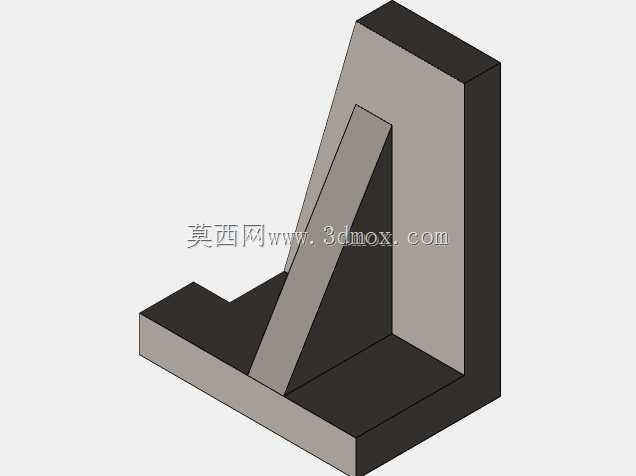

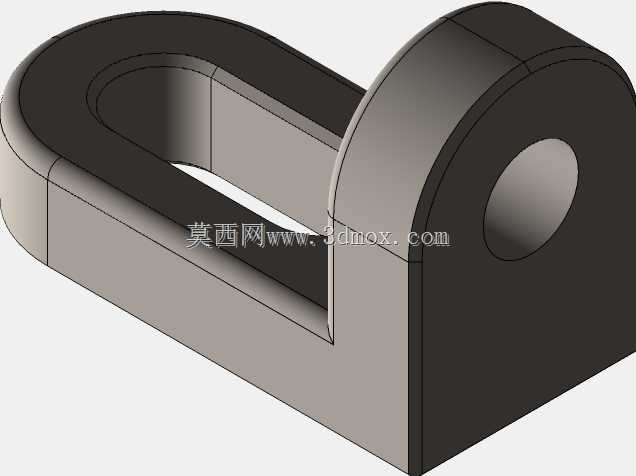

这批三维结构数模覆盖了9类常见的机械基础零件，涵盖支座类、连接块类、支撑肋板类、铰接座类等多种通用五金结构，可直接用于机械制图教学、三维建模练习、装配结构参考等场景。从实际工程应用来看，这类零件广泛分布在轻工输送设备、小型工装夹具、非标自动化机架的连接部位，不同结构对应不同的受力与安装需求：比如带长槽的铰接支座，可通过槽孔实现安装位置的微调，适配装配时的累计误差补偿，这类结构常出现在需要调节张紧度的传动机构旁；带双安装孔的方块连接块，多用于型材机架的直角拼接，通过沉孔设计让螺栓头完全埋入零件表面，避免突出结构干涉周边运动部件；带三角肋的支撑座则针对悬臂受力场景设计，肋板的厚度与斜边角度经过受力校核，能在减少整体材料用量的前提下，提升垂直方向的抗弯折能力，避免长期受载出现根部断裂。

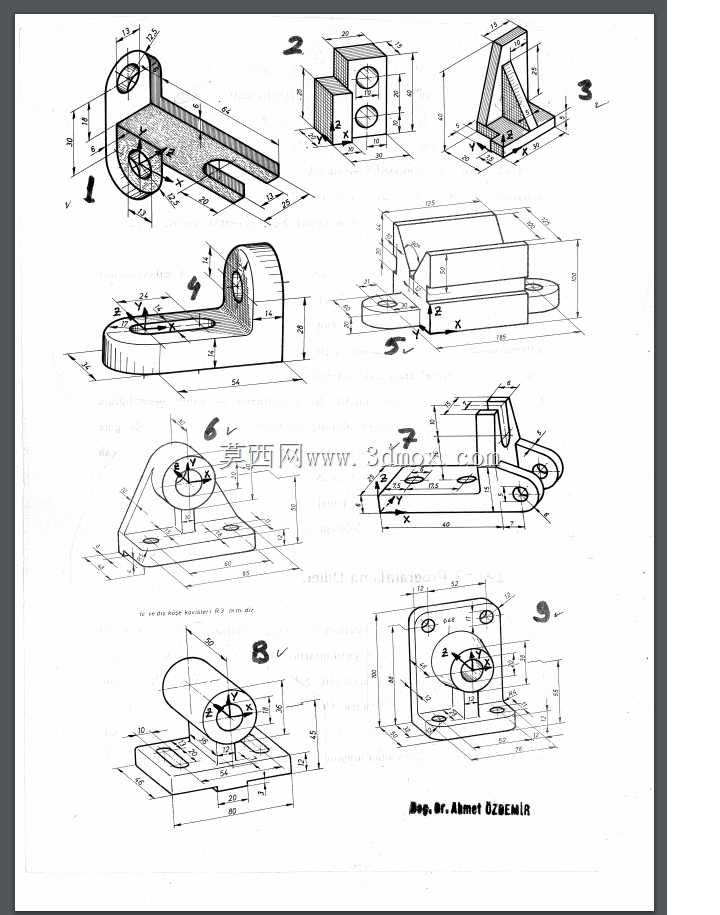

设计层面上，所有零件的尺寸标注都遵循机械制图国标要求，每个结构的定形、定位尺寸完整，没有遗漏倒角、圆角、沉孔这类工艺结构的参数，建模时可直接对照二维视图的尺寸链完成全参数化建模，不需要额外推算缺失尺寸。从安装边界来看，不同零件的安装孔位都做了适配通用螺栓规格的设计，比如底座安装孔的孔径比对应螺栓大0.2-0.5mm，满足装配时的位置微调需求；铰接部位的孔公差带选用间隙配合，可直接配套标准圆柱销实现转动连接，不需要二次修改孔位尺寸。部分带圆弧过渡的零件，圆角半径都匹配对应机加工工艺的刀具参数，避免建模时出现无法加工的锐角或者过小圆角，减少后续工艺人员调整模型的工作量。对于刚接触三维建模的从业者来说，对照这些结构练习，能快速掌握拉伸、切除、筋特征、倒角圆角等基础建模命令的使用，同时理解不同机械结构的设计逻辑，避免建模时出现工艺不合理、安装干涉的常见问题；对于结构设计人员，这些通用结构也可作为特征库素材，在设计非标设备时直接调用调整尺寸，缩短重复建模的时间。
