适配瞄准镜的iPhone6外接摄像头固定支架

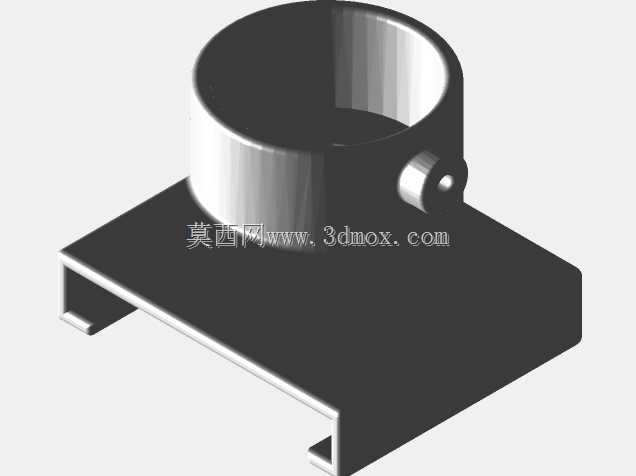

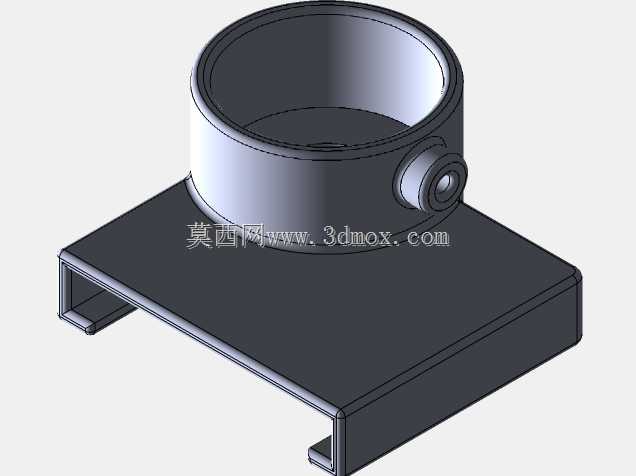

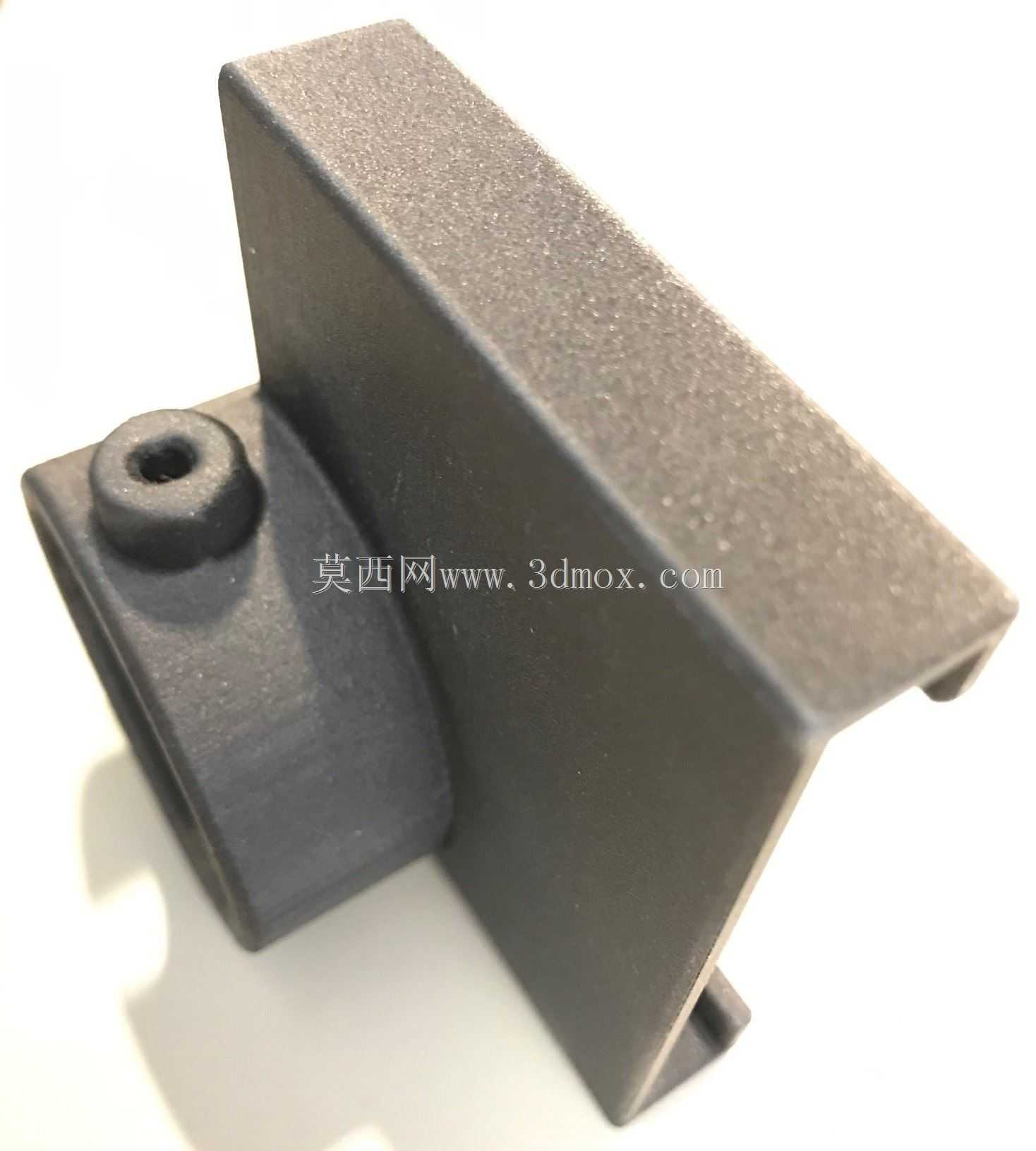

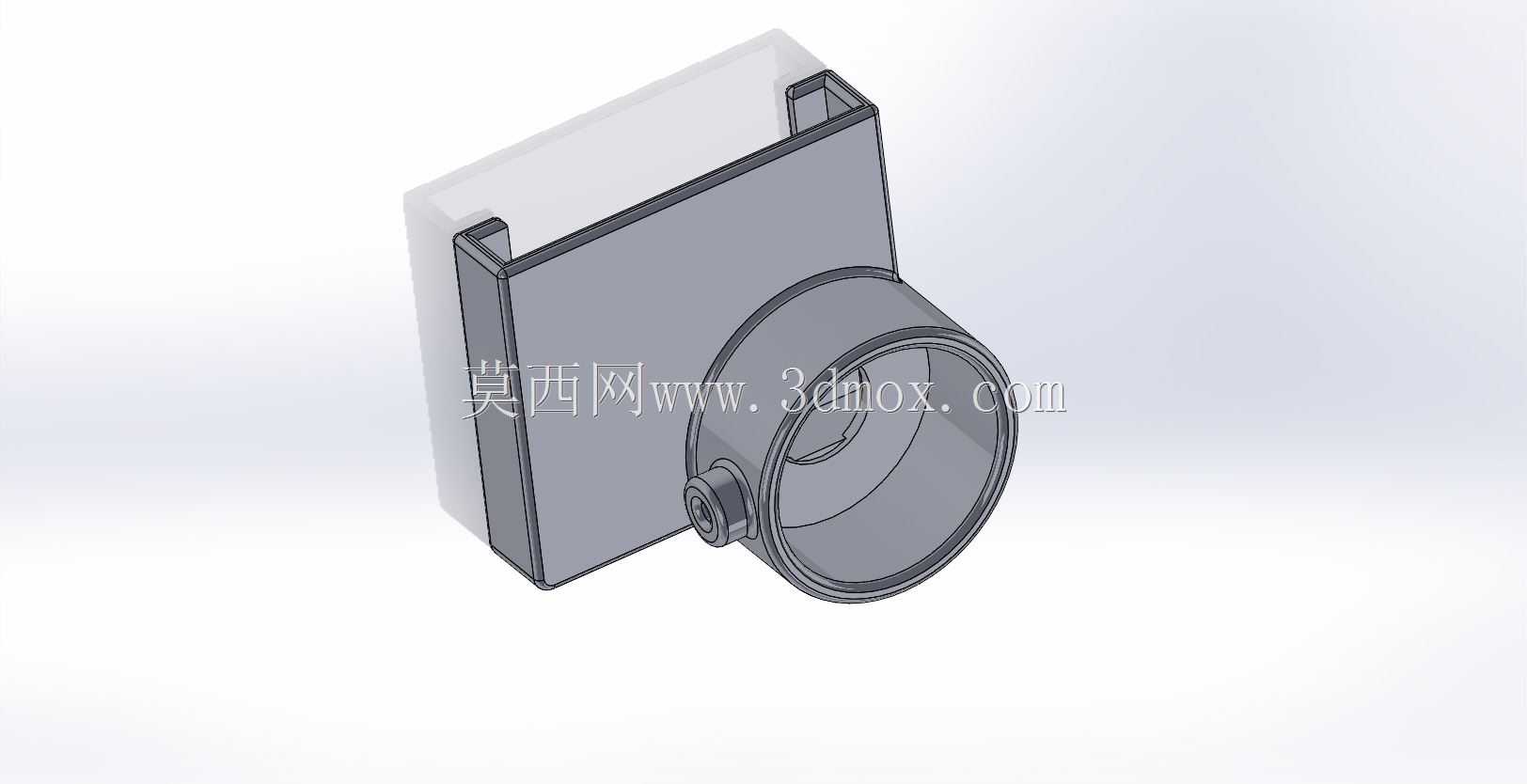

在户外射击观测、远距离取景记录这类场景里，不少爱好者会尝试用手机替代专用观测屏，既可以实时记录瞄准镜内的视野画面，也能借助手机的拍摄功能留存观测素材，但手机与瞄准镜目镜的同轴固定一直是实操里的痛点——手持对位容易偏移，普通夹具要么遮挡镜头要么无法匹配目镜的标准直径，这款外接支架就是针对这类实际需求做的结构设计。支架整体采用弯折式一体结构，主体的L型承托面刚好贴合iPhone6的背部与侧边轮廓，安装时手机摄像头区域对准支架预留的镂空位，不会遮挡镜头进光路径，承托面的边缘做了微小的翻边处理，能卡住手机侧边避免横向滑脱，不需要额外的绑带或者压块就能完成手机的初步定位。和瞄准镜连接的部位做了带安装孔的凸台结构，凸台的内孔尺寸匹配1.75英寸直径的标准瞄准镜目镜，套入目镜后，凸台上预留的10-32螺纹孔可以拧入拇指螺钉，通过螺钉顶紧的方式把支架牢牢固定在目镜筒上，不需要额外工具就能完成拆装，野外作业时调整也很方便。设计时特意把整体壁厚控制在适合3D打印的区间，没有做多余的镂空或者薄壁结构，避免打印过程中出现翘曲、强度不足的问题，渲染图里的样件就是实际打印后的成品效果，表面的层纹也符合FDM打印的工艺特征。安装边界上，支架套入目镜的深度做了限位设计，不会顶到目镜的调节环，也不会让手机镜头和目镜镜片距离过近产生暗角，凸台的位置和手机摄像头的同轴度在建模时做了公差匹配，保证安装后手机镜头的光轴和瞄准镜目镜光轴重合，画面不会出现偏心、缺角的问题。实际使用时，只需要先把支架通过拇指螺钉固定在瞄准镜目镜端，再将iPhone6卡入支架的承托位，调整手机位置让摄像头对准目镜出瞳位置，就能直接通过手机屏幕查看瞄准镜内的视野，拍摄照片或者视频时也不会出现画面抖动偏移的情况，相比市面上通用的手机拍照夹具，这款支架专门针对iPhone6的外形尺寸和1.75英寸目镜做了适配，没有多余的调节结构，整体重量更轻，装在瞄准镜上不会影响枪械或者观测设备的重心平衡，长时间使用也不会出现松动移位的问题。结构上没有复杂的装配零件，一体打印即可使用，后期如果需要适配其他型号的手机，只需要调整承托面的轮廓尺寸和摄像头镂空位置，连接目镜的凸台结构可以直接复用，能快速衍生出适配不同机型的版本。
