带侧耳安装位的花边形法兰端盖结构

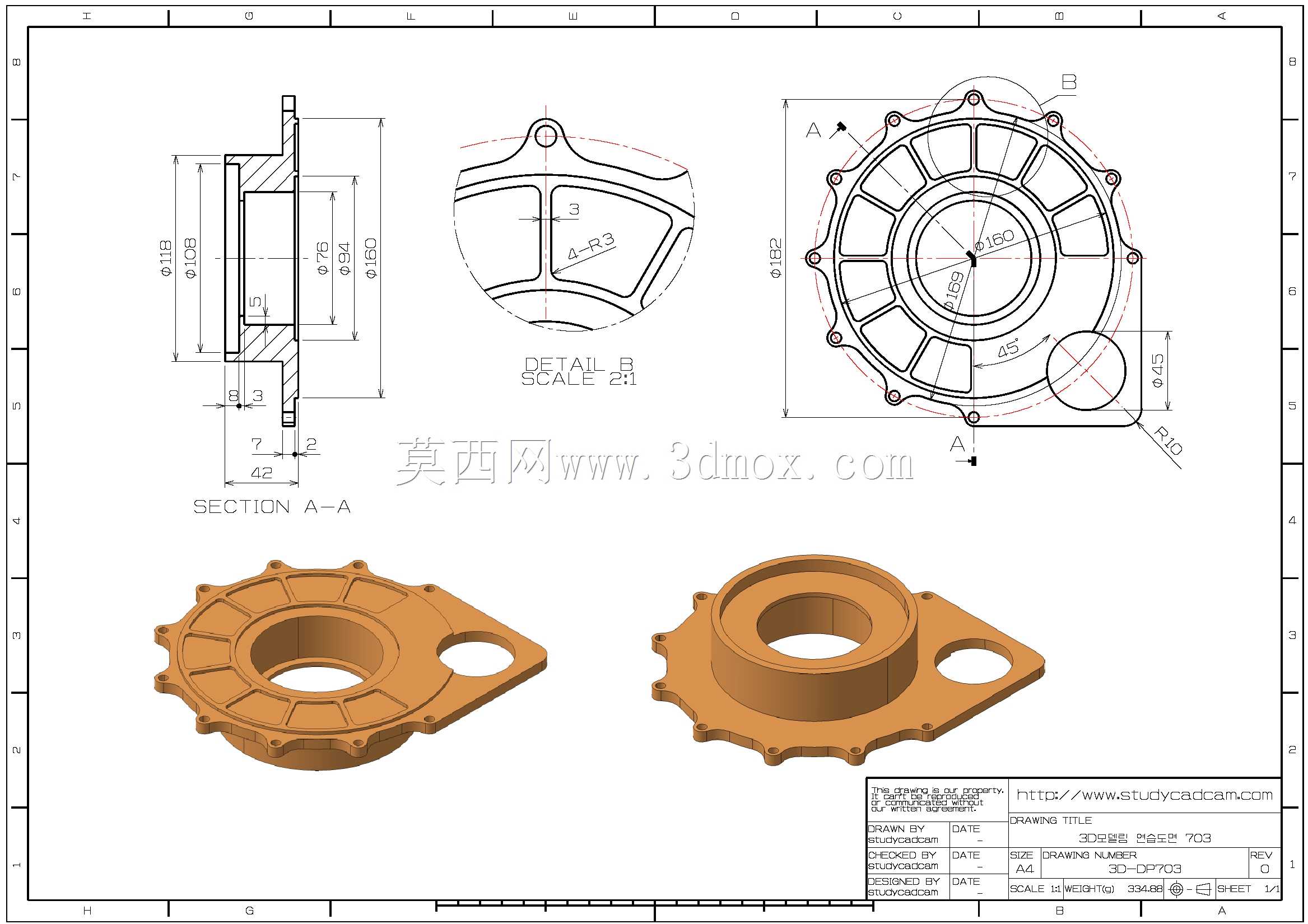

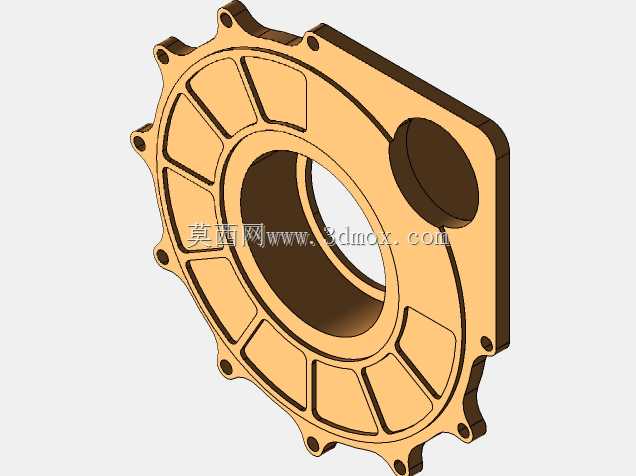

这类带单侧延伸安装耳的花边形端盖，常见于中小功率动力传动单元的壳体端部，多用于小型内燃机、减速箱或者液压泵的输出端封盖，既承担壳体腔体的密封防护作用，也为内部轴承提供轴向定位的支撑基准。从结构设计来看，主体采用阶梯筒状构型，中心通孔为轴系穿过预留空间，筒身的台阶面分别适配壳体内腔的轴承外圈定位、密封件安装槽位，端面的周向花边形凸缘上均匀分布安装孔，通过螺栓与壳体端面锁紧，相比整圆形法兰，花边形结构在保证连接强度的前提下，有效削减了零件整体重量，也减少了加工时的材料去除量。单侧延伸出的带孔安装耳，是为了适配设备壳体上的局部安装凸台，无需额外增加转接支架即可完成端盖的周向防转定位，同时耳片上的通孔可用于固定外接管线支架或者传感器安装座，集成化的设计减少了整机的零件数量。从尺寸边界来看，端盖的轴向总高度由内部轴承的安装深度、密封件的压缩量共同决定，设计时需要保证筒身插入壳体的深度不超过轴承外圈的定位台阶高度，避免干涉轴承的正常运转；法兰端面的外径要匹配壳体端面的密封槽尺寸，保证结合面的密封压力均匀，周向安装孔的分度圆直径需要与壳体端面的螺纹孔位置完全对应，单侧耳片的外伸长度不能超出设备整体的安装边界，避免与周边相邻部件产生装配干涉。细节设计上，端面的局部加强筋沿着径向分布，对应每个安装孔的位置，提升螺栓锁紧时的端面刚度，避免长期受振动影响出现端面变形导致密封失效；局部的圆角过渡处理能够消除应力集中点，在铸件生产时也能减少冷隔、缩孔的缺陷概率，同时降低装配时锐边划伤操作人员的风险。这类端盖在建模时需要优先保证安装孔位、中心通孔、定位台阶的尺寸公差，尤其是轴承定位面的同轴度、端面跳动公差，直接影响内部轴系的运转精度，建模过程中需要先完成主体回转特征，再阵列周向安装结构，最后处理单侧耳片与加强筋的细节，确保所有装配基准面的尺寸与实际工况需求匹配。
