机加工用单刃精镗刀具结构设计

这款镗刀的结构设计完全围绕精密孔加工的实际工况展开，日常在数控镗床、加工中心上做孔系精加工时，这类刀具是保证孔径精度、孔壁粗糙度的核心工装。从实际加工场景来看，不管是箱体类零件的轴承安装孔、液压阀块的通油孔，还是模具模板上的导套配合孔，精加工环节都需要这类刚性足够、刃口调整便捷的镗削刀具来完成作业。

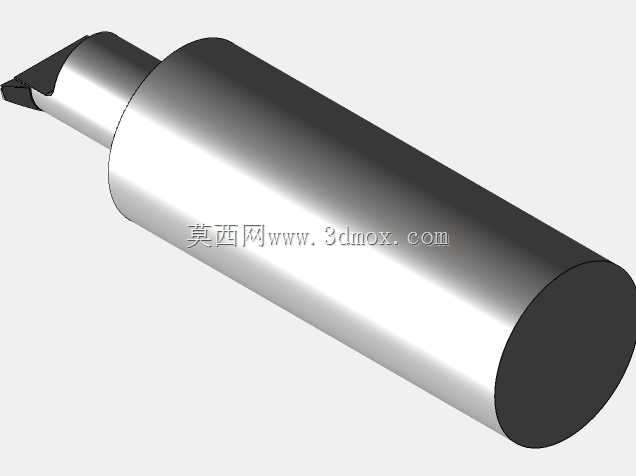

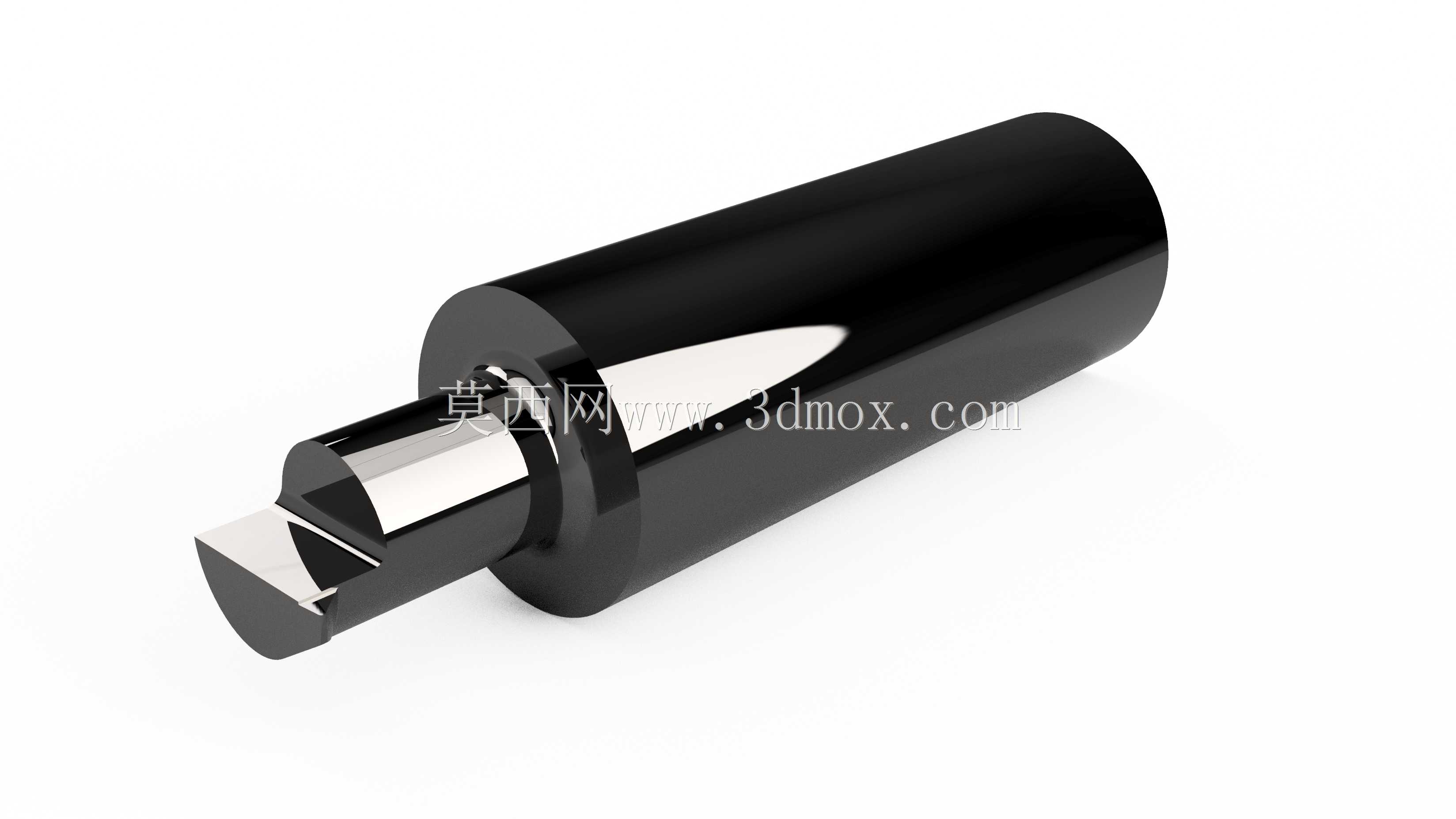

从结构功能上看，刀具主体采用圆柱直柄设计，柄部直径公差严格控制在h6级别，能够适配绝大多数标准ER夹头、侧固式刀柄的装夹需求，装夹后悬伸长度可根据实际加工孔深调整，常规工况下悬伸不超过柄径4倍时，切削刚性能够满足IT7级精度的加工要求，不会出现振纹让刀的问题。前端切削部分采用单刃切削结构，相比双刃镗刀，单刃结构的切削阻力更小，调整切削直径时的微调精度更容易控制，刃口部分采用硬质合金刀片镶嵌设计，刀片通过侧向紧固螺钉锁紧，磨损后可快速更换，不需要重新磨刀对刀，能大幅减少生产线的换刀辅助时间。

设计过程中重点考量了排屑与冷却的适配性，刀体前端靠近刃口的位置预留了内冷通道接口，接入机床高压冷却系统后，切削液可以直接喷射到切削刃与工件接触区域，既能快速带走切削产生的热量，避免刀片过热磨损，也能将镗削产生的带状切屑及时冲出孔腔，防止切屑缠绕刀杆刮伤已加工孔壁。刀体表面做了发黑处理，既提升了刀体本身的防锈能力，也能降低切屑划过刀体表面时的磨损速率，延长刀体的整体使用寿命。

从安装边界来看，这款镗刀的柄部为标准圆柱结构，不需要额外的过渡套就可以直接装夹在对应规格的刀柄上，加工时的最小加工孔径由刀头本体直径决定，最大镗削范围可通过调整刀片伸出长度覆盖，能够适配常见的中小直径精密孔加工需求。切削作业时，刃口的切削角度经过优化，主偏角设置在90度左右，能够减少轴向切削力对工件薄壁位置的挤压变形，加工薄壁类零件的内孔时，不会因为径向切削力过大导致孔口出现喇叭口、失圆等质量问题。在实际选型使用时，需要根据加工材质匹配对应的刀片牌号，加工钢件时选用P类硬质合金刀片，加工铸铁件时选用K类硬质合金刀片，配合合适的切削参数，就能稳定获得符合图纸要求的内孔加工质量。
