消声器焊接定位工装结构设计

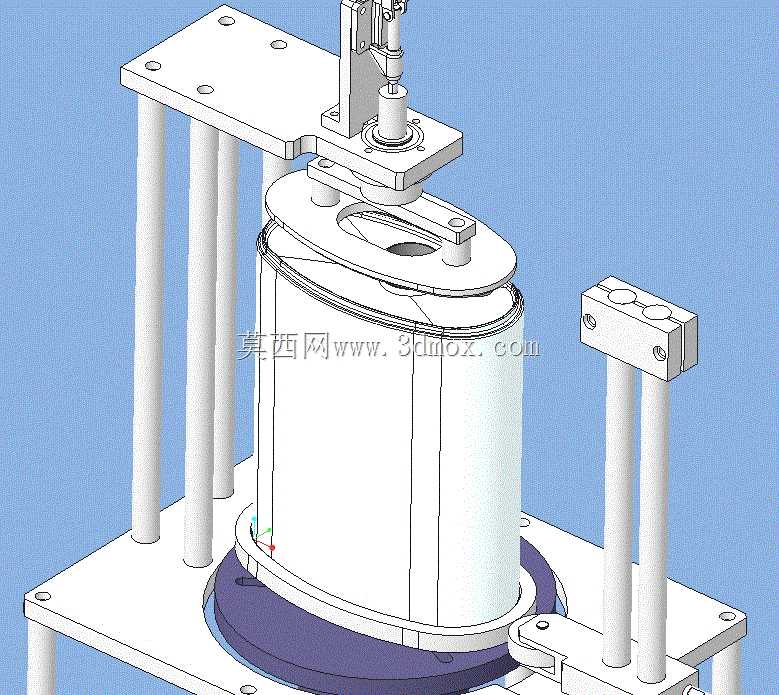

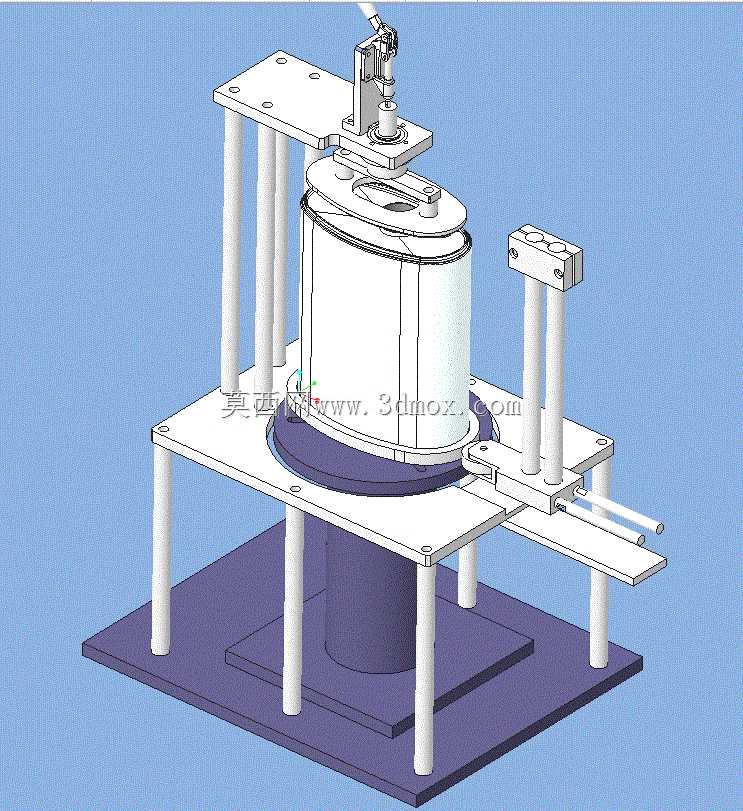

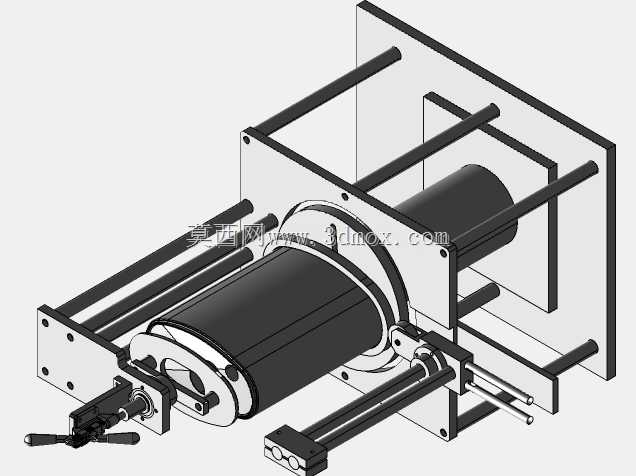

这套工装主要面向汽车排气系统消声器筒体的环缝焊接工序，在消声器量产的焊接工位上，筒体类工件因为自身薄壁圆柱的结构特性，焊接过程中很容易出现装夹偏移、筒体转动错位、端盖对接同轴度超差的问题，直接导致焊缝漏焊、虚焊或者后续装配尺寸不合格，这套结构就是针对这类痛点做的针对性设计。整套工装采用分层式立柱支撑结构，底部为整块安装底板，可直接通过螺栓固定在焊接变位机或者焊接工作台的台面上，底板上设置的定位凸台刚好承托消声器筒体的下端定位圈，保证筒体初始放置的同轴度，避免人工对位的误差。中层安装板围绕筒体圆周设置了多组侧向定位块，其中侧方伸出的滑移式夹紧机构可沿直线导轨推进，刚好顶住筒体侧方的接头部位，防止焊接过程中筒体受焊接应力产生的周向转动；上方的立式快速夹紧机构安装在顶部支撑板上，压头正对筒体上端盖的中心位置，夹紧行程可根据筒体高度做微调，压头端面做了防滑处理，既可以压紧端盖保证对接缝的贴合间隙，又不会压伤薄壁筒体的表面。设计过程中特意将所有支撑立柱都布置在筒体圆周外侧，完全避开了焊枪的行走路径，不管是采用自动环缝焊枪还是人工手工焊接，都不会出现夹具和焊枪的运动干涉，工人上下料的时候只需要操作两个快速夹钳就可以完成装夹拆卸，单工位装夹时间可以控制在十秒以内，适配中小批量消声器的焊接生产节奏。安装边界上，底部安装板的安装孔位按照标准焊接工作台的T型槽间距做了适配，不需要额外做过渡连接板就可以直接固定，整体结构的重心落在底板中心区域，夹紧作业时不会出现偏载晃动，所有和工件接触的定位块都采用了可拆卸的螺栓固定结构，后续如果更换不同直径规格的消声器产品，只需要更换对应尺寸的定位块和压头，不需要重新制作整套工装主体，大幅降低了多品种生产的工装投入成本。整套结构没有采用复杂的气动或者液压元件，纯机械结构的夹紧方式维护成本极低，在车间焊接飞溅的工况下也不会出现元器件卡滞损坏的问题，长期使用的稳定性更有保障。
